Technische Daten
5
5

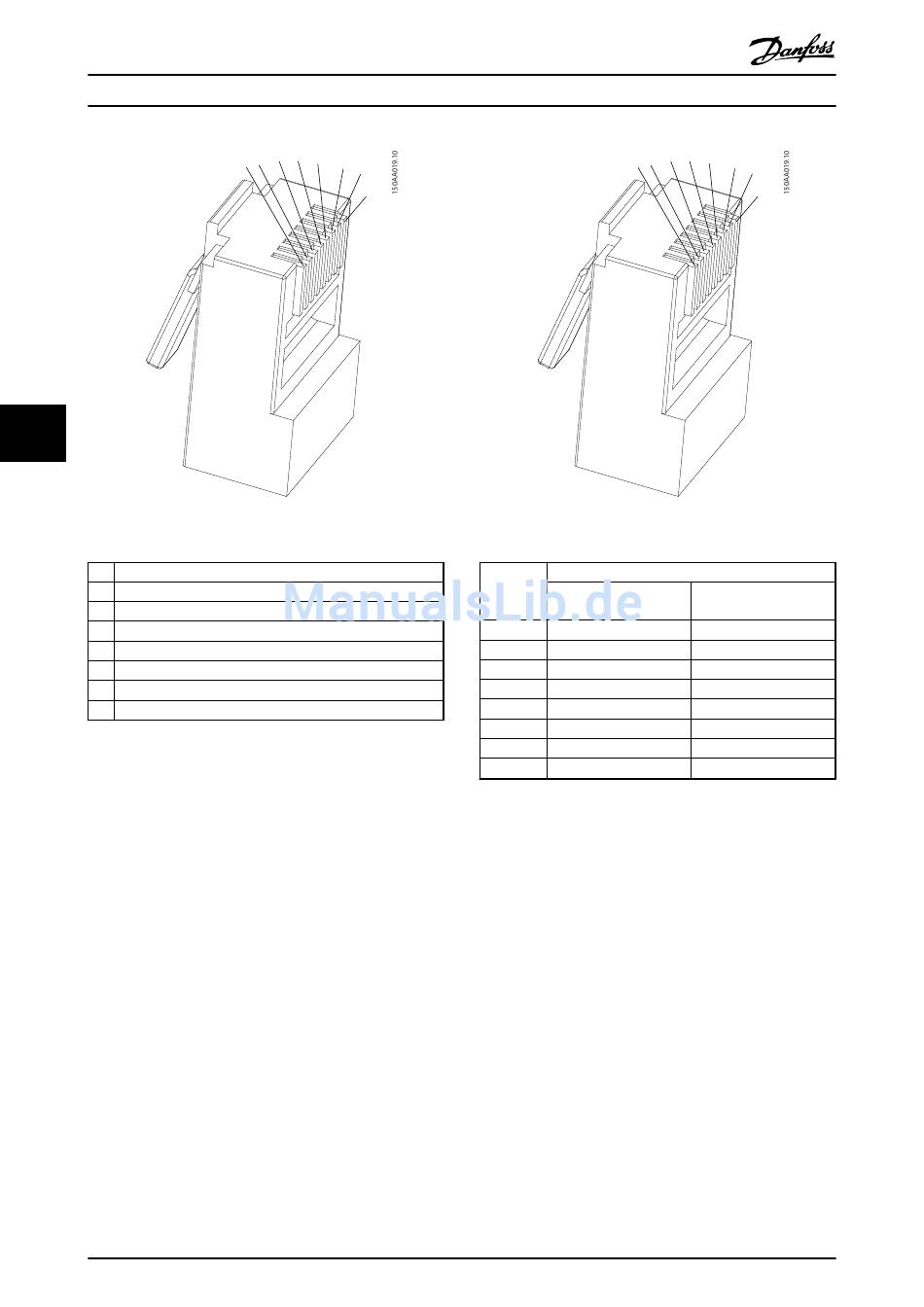

Abbildung 5.8 Pinbelegung des RJ-45-Steckers für RS-485
1.
GND
2.
GND
3.
RX/TX A (-)
4.
BIAS L
5.
BIAS H
6.
RX/TX B (+)
7.
Kein Anschluss
8.
Kein Anschluss
Fett = Obligatorisch, Cat5-Kabel enthält alle acht Drähte.
Für Ethernet: 10Base-TX und 100Base-TX Auto Cross-Over.
38
4
3
5
2
6
1
7
8
Abbildung 5.9 Pinbelegung des RJ-45-Steckers für Ethernet
Farbstandard
Pinbelegun
Kat. 5
g Ethernet
T-568A
1. RX+
Grün/Weiß
2. RX
Grün
3. TX+
Orange/Weiß
4.
Blau
5.
Blau/Weiß
6. TX-
Orange
7.
Braun/Weiß
8.
Braun
5.9.1 Netzwerktopologie
Der Wechselrichter verfügt über zwei Ethernet-RJ-45-
Steckverbinder, die den Anschluss mehrerer Wechselrichter
in einer Linientopologie ermöglichen (als Alternative zur
üblichen Sterntopologie). Beide Steckverbinder sind ähnlich
und können abwechselnd genutzt werden. Beim RS-485
können nur linienförmige „Daisy Chain"-Anschlüsse
vorgenommen werden.
HINWEIS
Die Ringtopologie ist dabei nicht zulässig.
L00410568-01_03
4
3
5
2
6
1
7
8
Kat. 5
T-568B
Orange/Weiß
Orange
Grün/Weiß
Blau
Blau/Weiß
Grün
Braun/Weiß
Braun
