Haltewinkel
1
montieren (Indi-
viduell)
3

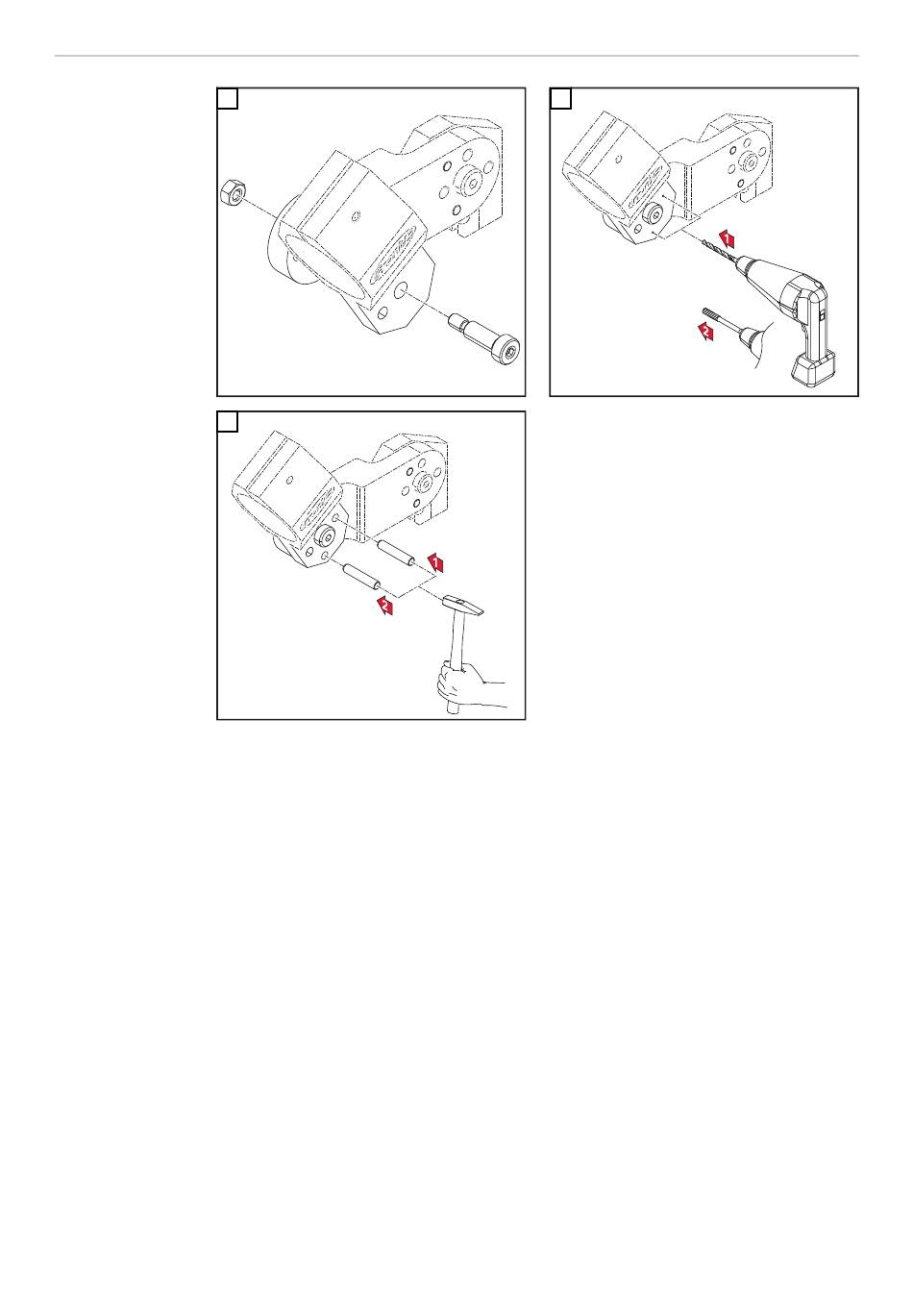

WICHTIG! Zum Fixieren der eingerichteten Stellung verbohren Sie die Halter
mit Ø5,8 mm und reiben mittels einer Reibahle die Bohrung für den Pass-Stift
Ø6G7 auf.
WICHTIG! Der Haltewinkel muss mit einer Pass-Schulter-Schraube M8 montiert
werden. Danach muss der gewünschte Winkel eingestellt und zwei Pass-Stifte
(Ø6 mm) zur Sicherung eingepresst werden.
8
2
Reibahle /
Reamer /
Alésoir /
Alesatore /
Escariador /
Alargador
Ø6G7
Bohrer /
Drill /
Foret /
Punta del
trapano /
Broca /
Broca
Ø5,8
