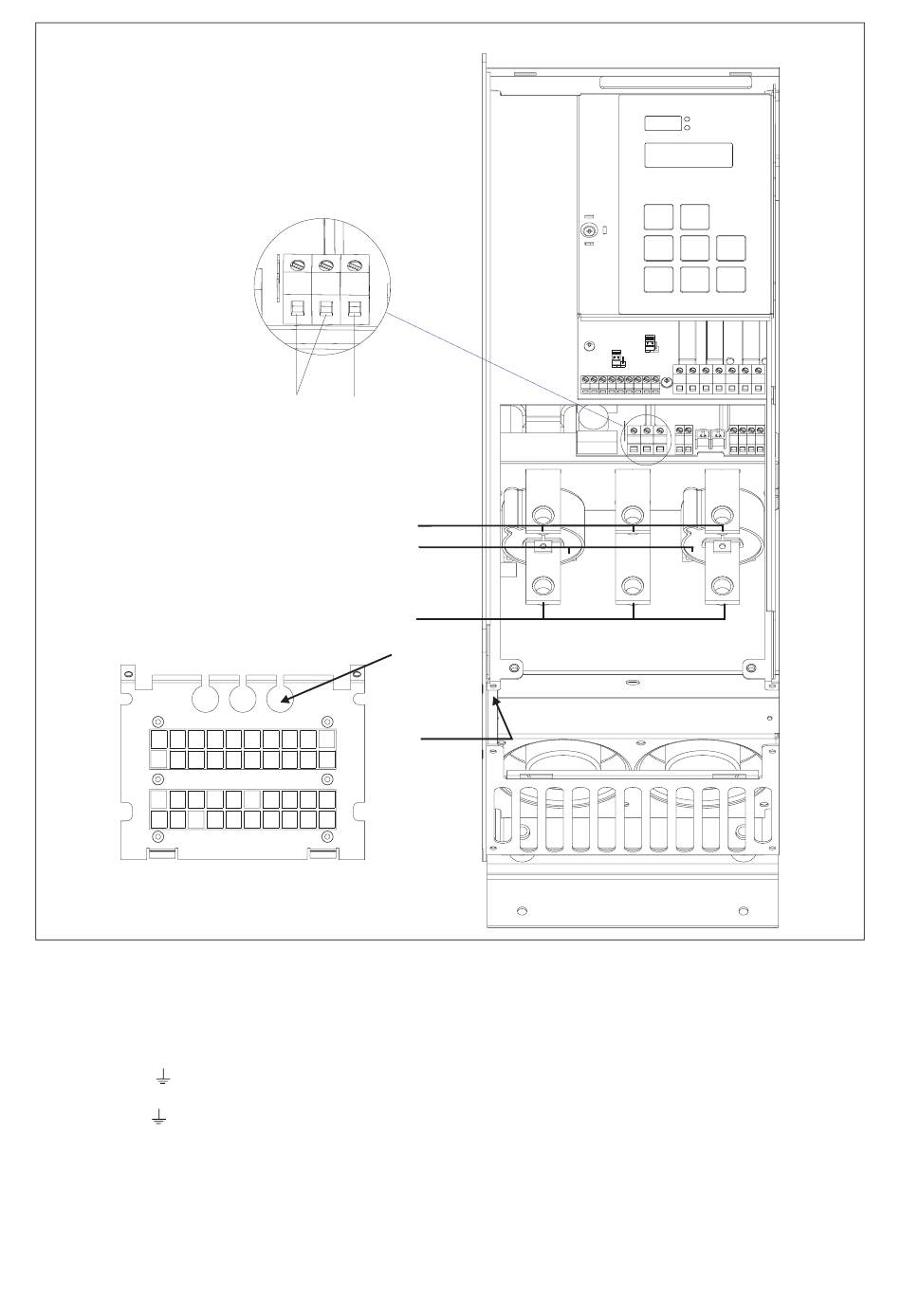

Abb. 25 Anschluss von MSF-110 bis MSF-145.
Anschluss von MSF-110 bis MSF-145
Geräteanschlüsse
1. Schutzerde,
(PE), Netzanschluss und Motor
(innen links im Schrank)
2. Schutzerde
(PE), Steuerspannung
3. Anschluss der Steuerspannung 01, 02
4. Netzanschluss L1, L2, L3
5. Motoranschluss T1, T2, T3
6. Stromwandler (können an der Außenseite als Bypass
montiert werden siehe § 7.12, Seite 43)
7. Montage von EMV-Stopfbuchsen für die
Steuerkabel
01 02
PE
3
2
5
6
4
7
1
J2
J1
I
U
I
U
21 22 23 24 31 32 33
11 12 13 14 15 16 17 18 19
01 02 03
69 70
71-72
T2
T1
L1
L2
MONTAGE/INSTALLATION
75 76 77 78
73-74
T3
L3
29
