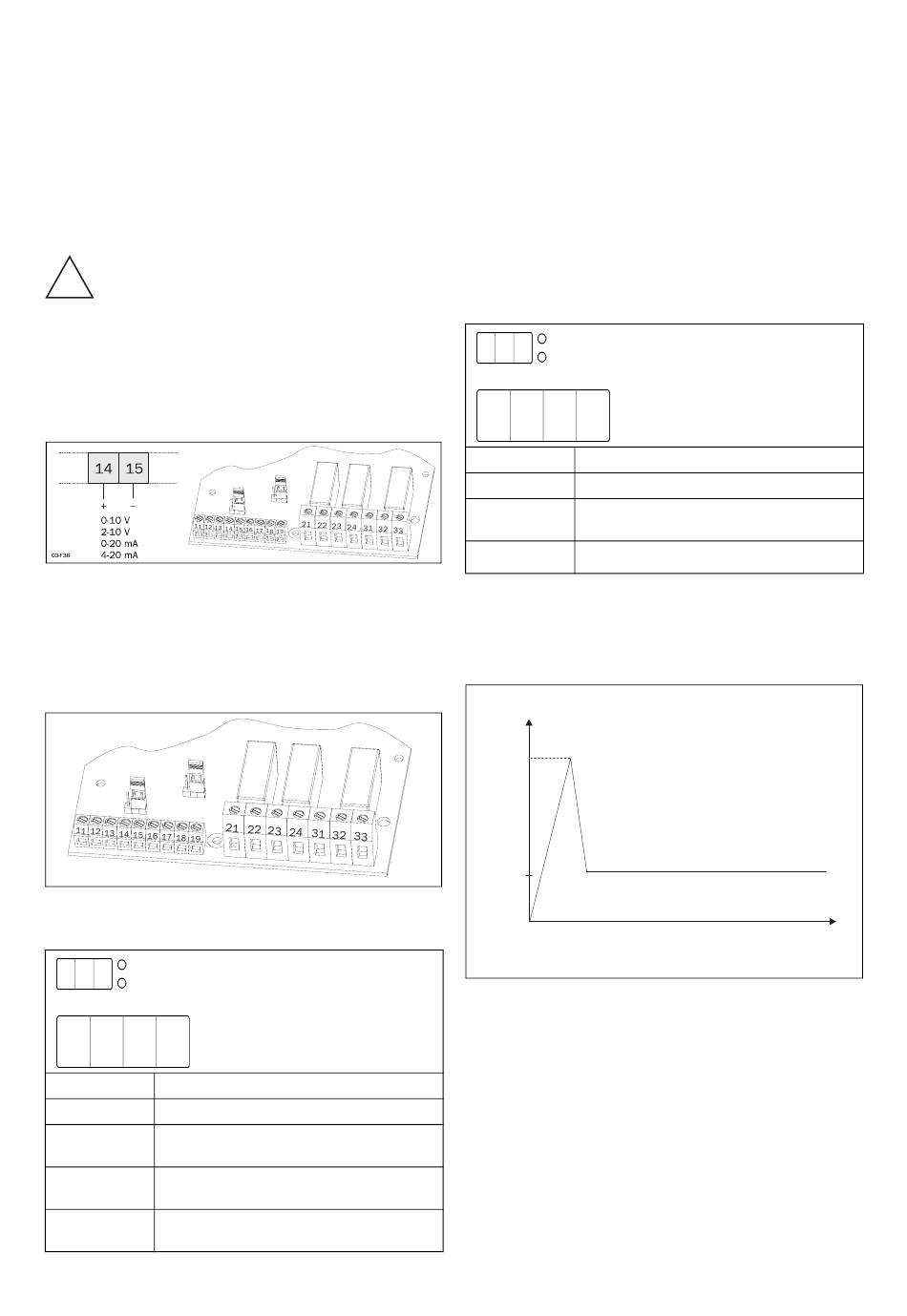

7.8
Externe Ansteuerung des
Analogeingangs
(Hauptfunktion)
Das sanfte Starten/Stoppen kann auch durch externe
Sollwertsignale über den Analogeingang ferngesteuert
werden (0 - 10 V, 2 - 10 V, 0 - 20 mA und 4 - 20 mA).
Dies bietet die Möglichkeit, externe Rampengenera-
toren oder Regler anzuschliessen.
Nach dem Startbefehl wird die Motorspannung
entsprechend dem analogen Sollwertsignal gesteuert.
ACHTUNG! Der Betrieb mit Analogsollwert darf
!
nicht zur Drehzahlregelung von Standardmotoren
eingesetzt werden. In dieser Betriebsart muss der
Anstieg der Motortemperatur berücksichtigt
werden.
Um diese Betriebsart aktivieren zu können, gehen Sie
wie folgt vor:
1. Den Rampengenerator oder Regler mit den Klem-
men 14 (+) und 15 (-) verbinden.
Abb. 37 Verdrahtung am Analogeingang
2. Setzen Sie auf der Steuerplatine die Brücke J1 in die
Position Spannungs- oder Stromsignal (U bzw. I).
Siehe auch Abb. 38 und Abb. 24, Seite 28. Werk-
seitig ist die Brücke auf Spannungssignale (U)
eingestellt.
J2
J1
I
U
I
U
Abb. 38 Einstellung des Analogeingangs auf Spannungs- oder
Stromsignale.
0 2 3
o
F F
Standardwert oFF
Bereich
oFF, 1, 2
Analogeingang nicht aktiviert. Span-
oFF
nungsrampe aktiviert.
Analogeingang auf Steuersignal mit 0
1
- 10 V/0 - 20 mA eingestellt.
Analogeingang auf Steuersignal mit 2
2
- 10 V/4 - 20 mA eingestellt.
J2
J1
I
U
I
U
Externe Ansteuerung,
Analogeingang
HINWEIS! Die Wahl ist nur möglich über die Spannungs-
rampenfunktion. Die Menüs 020 - 022, 024, 025 müssen
auf „oFF" stehen.
7.9
Einstellen des Direktstarts
(Hauptfunktion)
Der Motor kann auch mit voller Netzspannung wie bei
einem Direktstart am Netz gestartet werden, ohne dass
der Softstarter abgeklemmt werden muss. Überprüfen
Sie allerdings erst, ob Motor und Anlage für das direkte
Einschalten ausgelegt und geeignet sind.
Die Funktion kann auch bei kurzgeschlossenen
Thyristoren verwendet werden.
0 2 4
o
F F
Standardwert oFF
Bereich
oFF, on
Direktstart nicht aktiviert.
oFF
Spannungsrampe aktiviert.
on
Direktstart aktiviert.
HINWEIS! Die Wahl ist nur möglich über die Spannungs-
rampenfunktion. Die Menüs 020 - 023 und 025 müssen
auf „oFF" stehen.
6-7xInom
FLC
Direktstart
Abb. 39
.
FUNKTIONSBESCHREIBUNG SETUP-MENÜ
Direktstart
Zeit
03-F115
41
