7.11 Kick-Start (Drehmoment-
verstärkung/Booster)
Der Kick-Start gestattet ein Anfahren mit dem maxi-
mal möglichen Drehmoment. Beim Starten gibt der
Softstarter dazu während einer Zeit von 0,1 - 2 s die
volle Nennspannung aus. Mit dieser Funktion ist ein
sanftes Starten auch bei hohem Losbrechmoment mög-
lich, z.B. bei Zerkleinerungsanlagen u.ä.
Nach obigem Zeitraum wird die Spannung auf die
Startspannung reduziert und ein normaler Rampen-
start ausgeführt.
I
Drehmoment-
verstärkung
Stromgrenz-
wert
Nenndrehzahl
Laststrom
03-F40

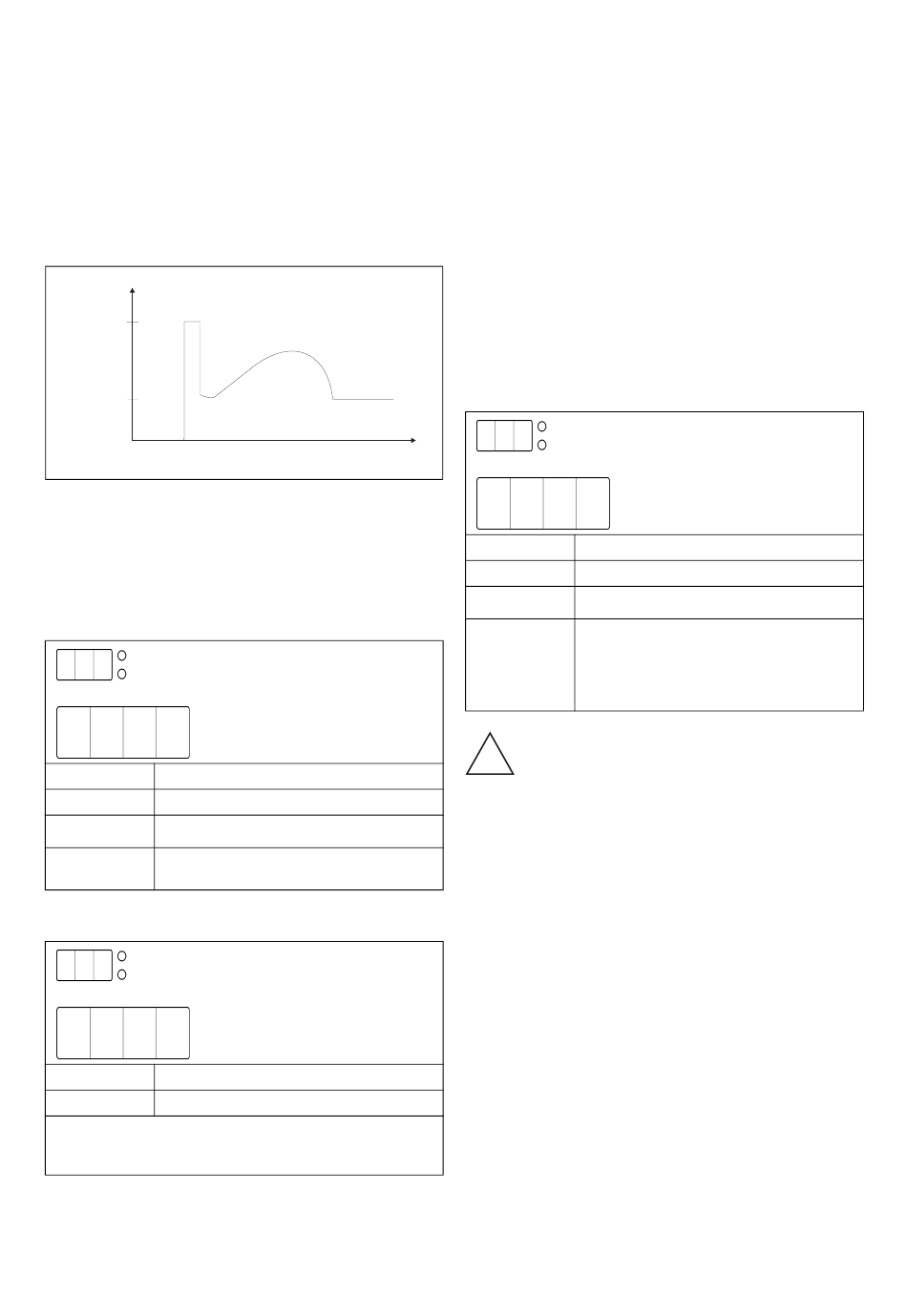

Abb. 42 Drehmomentverstärkung im Prinzip beim Kick-Start des
Motors.
Diese Zusatzfunktion kann in Verbindung mit den
meisten anderen Hauptfunktionen benutzt werden
(siehe Funktions- und Kombinationsmatrix, § 4.6,
Seite 19.
0 3 0
F F
o
Standardwert oFF
Bereich
oFF, 0,1 - 2 s
Kick-Start nicht aktiviert
oFF
Aktivierungszeit für Kick-Start ein-
0,1-2,0
stellen.
0 3 1
3
0 0
Standardwert 300
Bereich
300 - 700% von In
Der Stromregler für die Drehmomentverstärkung
beim Kick-Start verwendet den gewählten Wert als
Referenz für den Motorstrom.
HINWEIS! Prüfen Sie, ob der Motor die angetriebene
Maschine beim Kick-Start ohne schädliche mechanische
Beanspruchungen beschleunigen kann.
Kick-Start, Aktivierungszeit
Kick-Start, Strombegrenzung
7.12 Bypass-Schaltung
Bei hohen Umgebungstemperaturen oder aus anderen
Gründen kann es manchmal angebracht sein, ein Bypass-
Schütz zu verwenden, um Leistungsverluste bei Nenndreh-
zahl zu minimieren (siehe Technische Daten). Wenn man die
eingebaute Relaisfunktion für „Nennspannung erreicht"
benutzt, kann ein externes Schütz dazu eingesetzt werden,
den Softstarter im Betrieb mit Nenndrehzahl zu umgehen.
Ist ein sanftes Stoppen erforderlich, kann das Bypass-Schütz
auch zusammen mit der Stopprampe verwendet werden.
Unter normalen Umständen ist ein Bypass-Schütz jedoch
nicht notwendig, da der Softstarter für Dauerbetrieb ausge-
legt ist, siehe Abb. 29, Seite 33.
HINWEIS! Wenn die Alarmfunktionen, die erweiterten Funk-
tionen oder die Anzeigemenüfunktionen benutzt werden sollen,
müssen die 2 Stromwandler ausserhalb des Softtarters
angebracht werden, siehe Abb. 44 und Abb. 45, Seite 45. Zu
diesem Zweck ist ein optionales Verlängerungskabel für die
Stromwandler verfügbar. Art.-Nr. 01-2020-00.
0 3 2
Zeit
o
F F
Standardwert oFF
Bereich
oFF
on
ACHTUNG! Falls die Stromwandler nicht wie in
!
Abb. 43, Seite 44 und § 6.2, Seite 28, angebracht
werden, sind die Alarm- und Anzeigemenüfunk-
tionen ausser Betrieb. Vergessen Sie nicht, Menü
032 auf ON zu setzen, da sich sonst ein F12-Alarm
ergibt und der Motor im Freilauf zum Stillstand
kommt.
Für weitere Informationen, siehe Kapitel 6.2, Seite 28.
FUNKTIONSBESCHREIBUNG SETUP-MENÜ
Bypass
oFF, on
Bypass nicht aktiviert
Bypass aktiviert.
Programmieren Sie entweder Relais
K1 oder K2 für Funktion 2, um den
Überbrückungsschütz zu steuern,
siehe Menü 51/52.
