5 .
S T A R T E N / B E T R I E B D E S S O F T S T A R T E R
MSF-017 bis MSF-1400

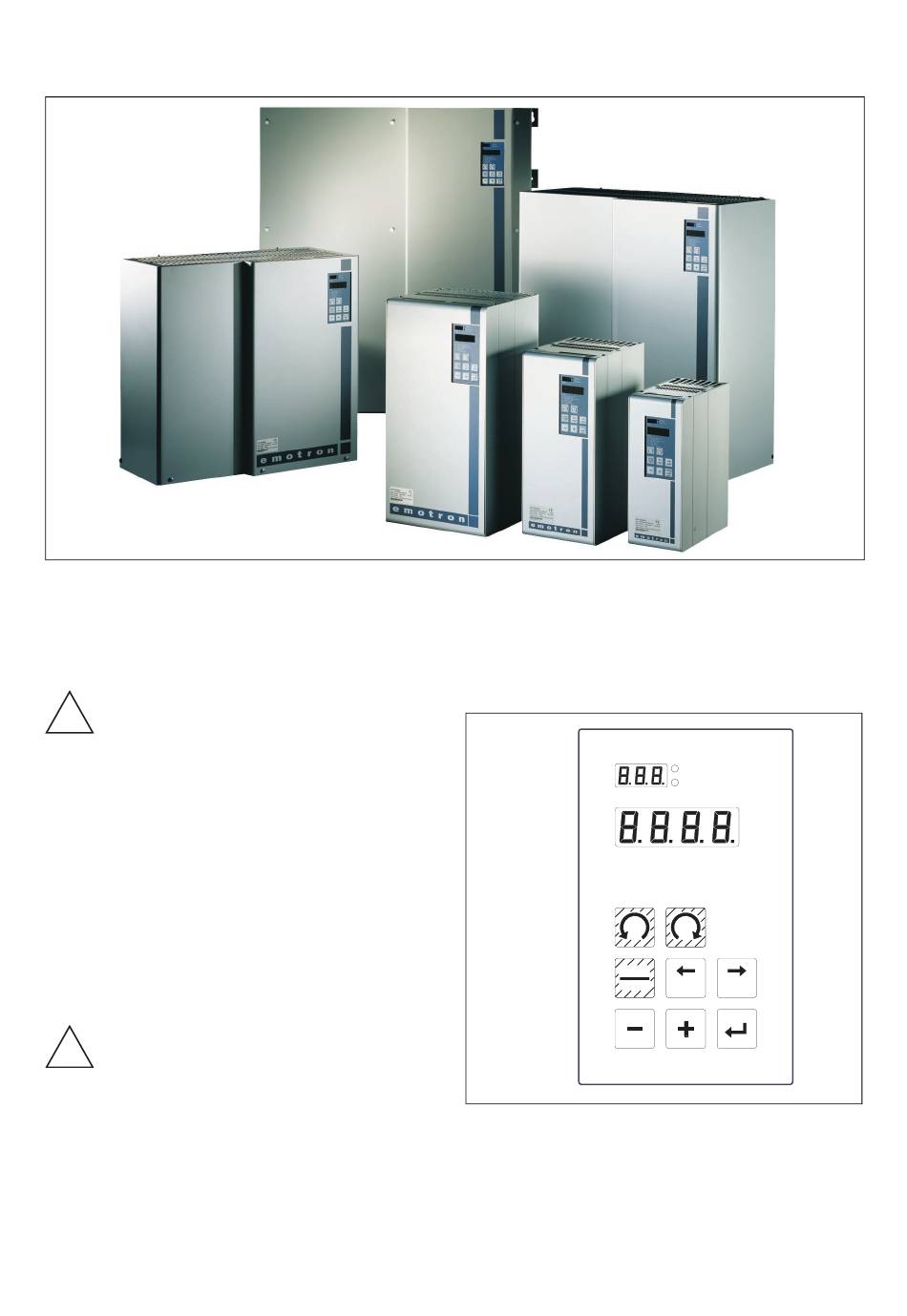

Abb. 12 MSF-Modelle
5.1
Allgemeines -
Benutzeroberfläche
ACHTUNG! Den Softstarter niemals mit offener
!
oder abgenommener Frontabdeckung betreiben!
Um die erforderlichen Betriebseigenschaften zu erzie-
len, müssen einige Parameter des Softstarters eingestellt
werden. Diese Einstellung/Konfiguration kann entwe-
der über die Tastatur der eingebauten Bedieneinheit
oder von einem Computer/Steuersystem aus über die
serielle Schnittstelle (Option) vorgenommen werden.
Die Ansteuerung des Motors, d.h. Starten und Stop-
pen, und die Wahl der Parametersätze erfolgt entweder
über die Tastatur, über die extern angesteuerten Ein-
gänge (Steuerklemmen) oder über die serielle Schnitt-
stelle (Option).
Einstellung
ACHTUNG! Vor dem Einschalten des Gerätes
!
unbedingt sicherstellen, dass alle erforderlichen
Sicherheitsmassnahmen ausgeführt sind.
Schalten Sie die Spannungsversorgung ein (normaler-
weise 1 x 230 VAC). Alle Segmente der Anzeige
leuchten einige Sekunden lang auf. Anschliessend wird
Menü 001 angezeigt. Eine Leuchtanzeige meldet, dass
die Steuerplatine unter Spannung steht. Überprüfen
Sie auch, dass die Netzspannung (3 x 200 bis 3 x 500
VAC) am Hauptschütz/Netzschütz oder den Thyristo-
ren anliegt. Um alle Funktionserweiterungen nutzen
und die Leistung optimieren zu können, sind die ent-
sprechenden Daten einzugeben.
5.2
Anzeige- und Bedieneinheit
(PPU)
MENU
VALUE
0 1 Initial voltage at star t (%)
0 1 Initial voltage at star t (%)
0 2 Star t ramp 1 (sec.)
0 2 Star t ramp 1 (sec.)
0 3 Step down voltage at stop (%)
0 3 Step down voltage at stop (%)
0 4 Stop ramp 1 (sec.)
0 4 Stop ramp 1 (sec.)
0 5 Current readout
0 5 Current readout
0 6 Control mode
0 6 Control mode
0 7 Extended functions
0 7 Extended functions
JOG
START
START
STOP
03-F28
Abb. 13 Anzeige- und Bedieneinheit
Die eingebaute Anzeige- und Bedieneinheit (PPU =
Programming and Presentation Unit) stellt die inte-
grierte Benutzeroberfläche dar und umfasst zwei LEDs,
drei + vier Siebensegment-LED-Anzeigen und eine
Tastatur.
STARTEN/BETRIEB DES SOFT STARTER
RUNNING
START/STOP
START/STOP
JOG
PREV
NEXT
NEXT
ENTER
ENTER
RESET
21
