W A H L V O N A N W E N D U N G E N U N D F U N K T I O N E N
Dieses Kapitel dient als Wegweiser zur Wahl der richti-
gen Softstarter-Betriebsdaten sowie zur Wahl der
Hauptfunktion und zusätzlichen Funktionen für jede
einzelne Anwendung. Um die richtige Wahl zu treffen
werden folgende Hilfsmittel verwendet:
• Norm AC53a.
Diese Norm erleichtert die Wahl der Softstarter-
Betriebsdaten im Hinblick auf Schaltspiele, Starts
pro Stunde und maximalen Startstrom.
• Anwendungs-Leistungsliste.
Aus dieser Liste kann die Softstarter-Betriebsdaten
gewählt werden, je nachem welche Art von An-
wendung zum Einsatz kommt. Die Liste enthält 2
Niveaustufen der Norm AC53a. Siehe Tabelle 1,
Seite 15.
• Anwendungs-Funktionsliste.
Diese Tabelle gibt einen vollständigen Überblick
über die häufigsten Anwendungen und Leistungen.
Für jede Anwendung sind die Menüs festgelegt, die
verwendet werden können. Siehe Tabelle 2, Seite
17
• Funktions- und Kombinationsmatrix.
Aus diesen Tabellen ist leicht zu ersehen, welche
Kombinationen von Haupt- und Nebenfunktionen
möglich sind, siehe Tabelle 3, Seite 19 and Tabelle
4, Seite 19.
4.1
Softstarter Auswahl nach
AC53a
Der Standard IEC947-4-2 für elektronische Starter
definiert AC53a als eine Norm zur Bemessung eines
Softstarters.
Der MSF Softstarter ist für den Dauerbetrieb aus-
gelegt. In der Anwendungstabelle (Tabelle 1, Seite 15)
sind zwei Niveaustufen des AC53a gegeben. Diese sind
auch in den Tabellen mit den technischen Daten fest-
gelegt (siehe Kapitel 12., Seite 74).

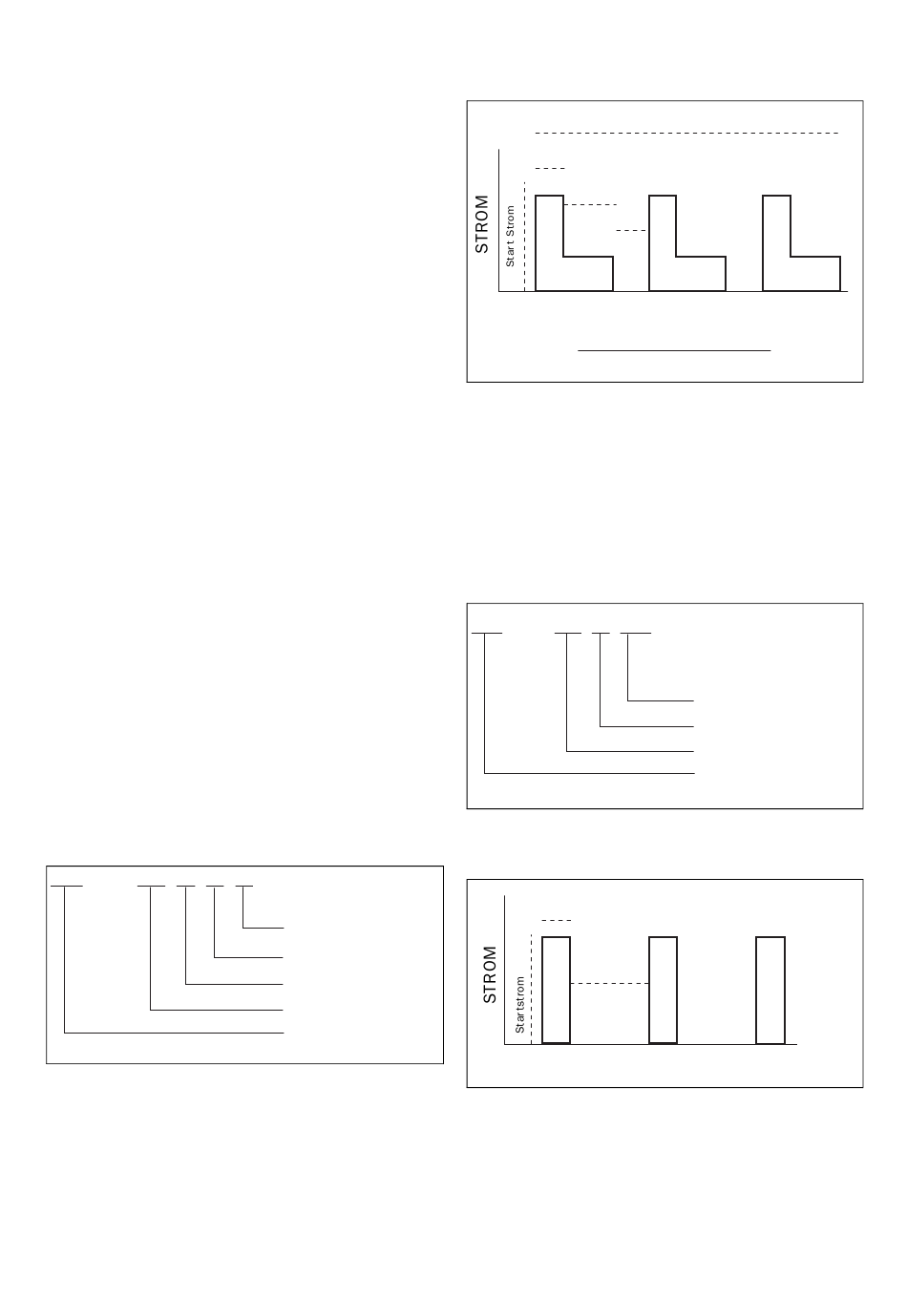

210A : AC-53a 5.0 - 30 : 50 - 10
Auswahlbeispiel AC53a
Abb. 8
Das obige Beispiel zeigt einen Nennstrom von 210 A
mit einem Startstromverhältnis von 5.0 x FLC (1050A)
30 Sekunden lang mit einem Schaltspiel von 50 % und
10 Starts pro Stunde.
ACHTUNG! Falls mehr als 10 Starts/Stunde oder andere
Schaltspiele erforderlich sind, setzen Sie sich bitte mit
Ihrem Lieferanten in Verbindung.
Star ts pro Stunde
Lastfaktor (Lastschaltspiel in
prozent des Arbeitsspiels)
Star tzeit (Sekunden)
Star tstrom (Vielfaches des FLC)
Nenn-FLC (Volllaststrom) des
Star ters unter vorgeschrieben
(03-F58)
Bedingungen
.
Starts pro Stunde
Start-
dauer
Betriebzeit
Sperr-
zeit
Schaltspiel = (Startdauer + Betriebszeit)
(Startdauer + Betriebszeit + Sperrzeit)
Schaltspiel, nicht überbrückt
Abb. 9
4.2
Softstarter Auswahl nach
AC53b
Diese Norm wurde für den Bypass-Betrieb erstellt. Da
der MSF Softstarter für den Dauerbetrieb entwickelt
wurde, wird diese Norm nicht in der Auswahltabelle in
diesem Kapitel verwendet.
210A : AC-53b 5.0 - 30 : 1440
Auswahlbeispiel AC53b
Abb. 10
Start-
dauer
Sperr-
zeit
Abb. 11 Schaltspiel, überbrückt
Das obige Beispiel zeigt einen Nennstrom von 210 A
mit einem Startstromverhältnis von 5.0 x FLC (1050A)
30 Sekunden lang mit einer 24-Minuten-Periode zwi-
schen den Starts.
WAHL VON ANWENDUNGEN UND FUNKTIONEN
ZEIT
(03-F60)
.
Sperrzeit (Sekunden zwischen
den Starts)
Star tzeit (Sekunden)
Star tstrom (Vielfaches des FLC)
Nenn-FLC (Volllaststrom) des
Star ters unter
(03-F59)
vorgeschriebenBedingungen
.
ZEIT
(03-F61
