6 .

M O N T A G E / I N S T A L L A T I O N

Montage, Installation und Inbetriebnahme sind durch
Fachpersonal (Starkstromelektriker) ordnungsgemäss
auszuführen:
• In Übereinstimmung mit den Sicherheitsvorschrif-
ten des örtlichen Elektrizitätsversorgungsunterneh-
mens.
• In Übereinstimmung mit DIN VDE 0100 zur Er-
richtung von Starkstromanlagen.
• Es ist sicherzustellen, dass das Personal nicht mit
spannungsführenden Teilen in Berührung kommen
kann.
ACHTUNG! Betreiben Sie den Softstarter nie mit
!
offener oder entfernter Frontabdeckung.
6.1 Einbau des Softstarters im
Schaltschrank
Zur Installation des Softstarters wie folgt vorgehen:
- Sicherstellen, dass der Schrank ausreichend
belüftet wird.
- Den Mindestfreiraum unbedingt einhalten, siehe
Tabellen auf Seite 25.
- Darauf achten, dass der Luftstrom von unten
nach oben nicht behindert wird.
HINWEIS! Beim Einbau des Softstarters muss sicherge-
stellt werden, dass dieser nicht mit spannungsführenden
Komponenten in Berührung kommt. Die im Betrieb ent-
stehende Wärme muss über die Kühlrippen abgeleitet
werden, damit die Thyristoren nicht beschädigt werden
(freie Luftströmung).
Die Modelle MSF-017 bis MSF-835 werden im
geschlossenen Gehäuse mit abnehmbarer Frontabde-
ckung geliefert. Am Boden der Einheiten befinden
sich die Kabeldurchführungen usw., siehe Abb. 25,
Seite 29 und Abb. 27, Seite 31. MSF-1000 und MSF-
1400 werden als offenes Modul für den Schaltschran-
keinbau geliefert.
HINWEIS! Der Softstarter sollte mit einem abgeschirmten
Steuerkabel entsprechend den EMV-Bestimmungen
angeschlossen werden, § 1.5, Seite 6.
HINWEIS! Für UL-Zulassung nur 75°C Kupferdraht
verwenden.
24 MONTAGE/INSTALLATION
MSF-017 bis MSF-250
W1
H1
W
03-F07

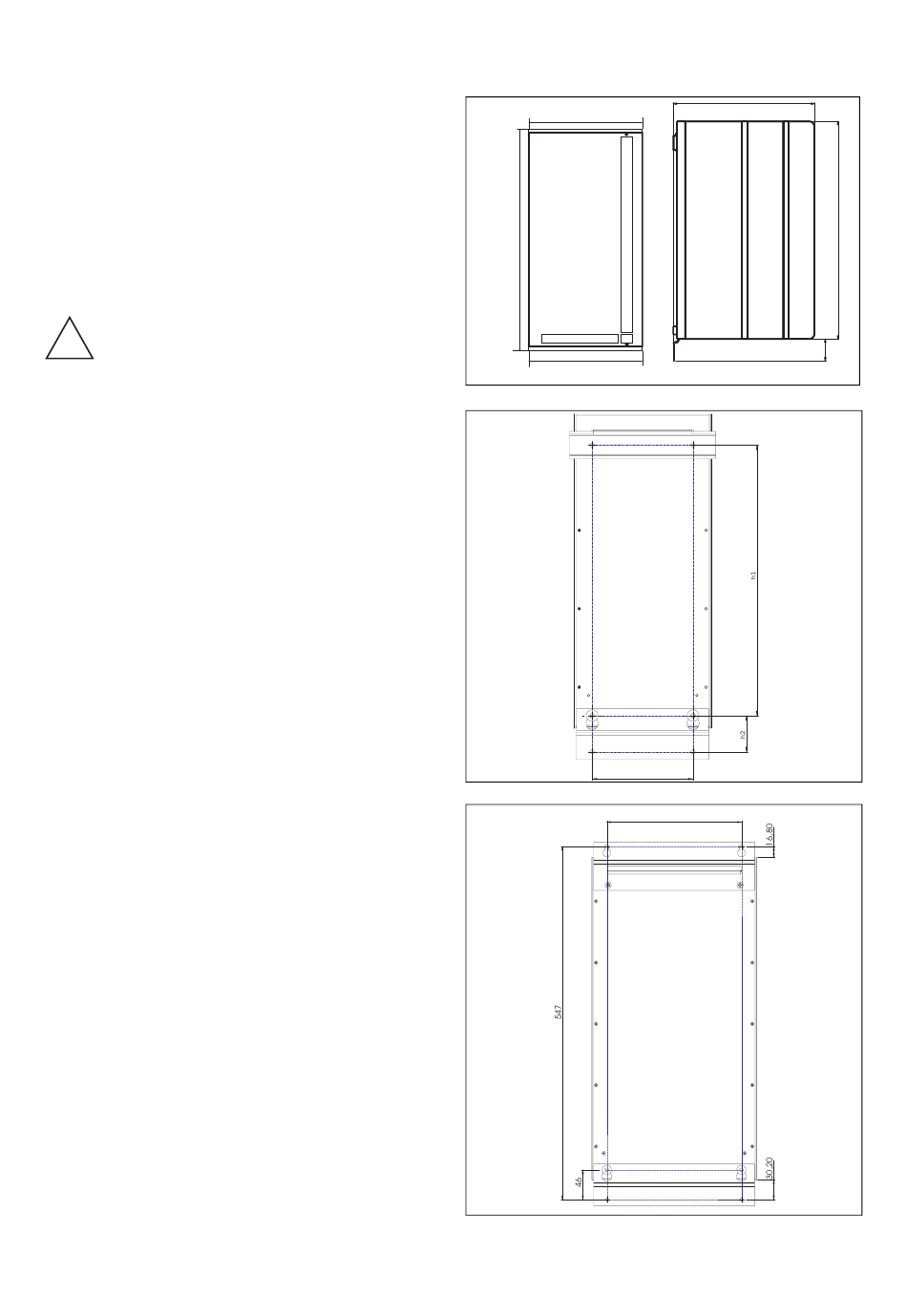

Abb. 16 Abmessungen MSF-017 bis MSF-250.

Abb. 17 Lochbild MSF-017 bis MSF-250 (Rückansicht).
03-F122
Lochbild für MSF-017 bis MSF-250 mit oberer
Abb. 18
Halterung anstelle einer DIN-Schiene
D
w1
208,50
.
H
03-F98
