7.10 Drehmomentregelung
(Hauptfunktion)
Diese Hauptfunktion kann benutzt werden, um den
Hochlauf auf ein vorgegebenes Drehmomentverhalten
abzustimmen. Zwei
linear und quadratisch, können dazu gewählt werden.
Beim Starten/Stoppen wird dann das Drehmoment
entsprechend der gewählten Kennlinie gesteuert. Ein
Drehmomentverlauf für Start/Stopp ist aus Abb. 40,
ersichtlich.
Ein perfekter Start und Stopp mit Drehmomen-
trampen führt zu einem linearen Stromanstieg. Um
dies zu optimieren ist die Einstellung des Anfangsdreh-
moments (Menü 16) und Enddrehmoments (Menü 18)
zu verwenden. Siehe auch § 7.5, Seite 39.
Beispiel:
Standard für das Anfangsdrehmoment ist 10 %. Falls
aber eine schwerere Last gestartet wird, resultiert das
in einer kleinen Stromspitze zu Beginn der Rampe.
Durch Erhöhen dieses Wertes auf 30-70 % gibt es
keine Stromspitze.
Das Enddrehmoment wird hauptsächlich erhöht,
falls die Anwendung eine sehr träge Last hat, wie
Hobelmaschinen, Sägen und Zentrifugen. Eine
Stromspitze erscheint am Ende der Rampe, weil die
Last die Drehzahl mehr oder weniger von allein in
Drehmoment
2.5 T
n
2 T
n
Enddrehmoment
1.5 T
n
Nenndrehmoment
T
n
Anfangs-
0.5 T
n
drehmoment

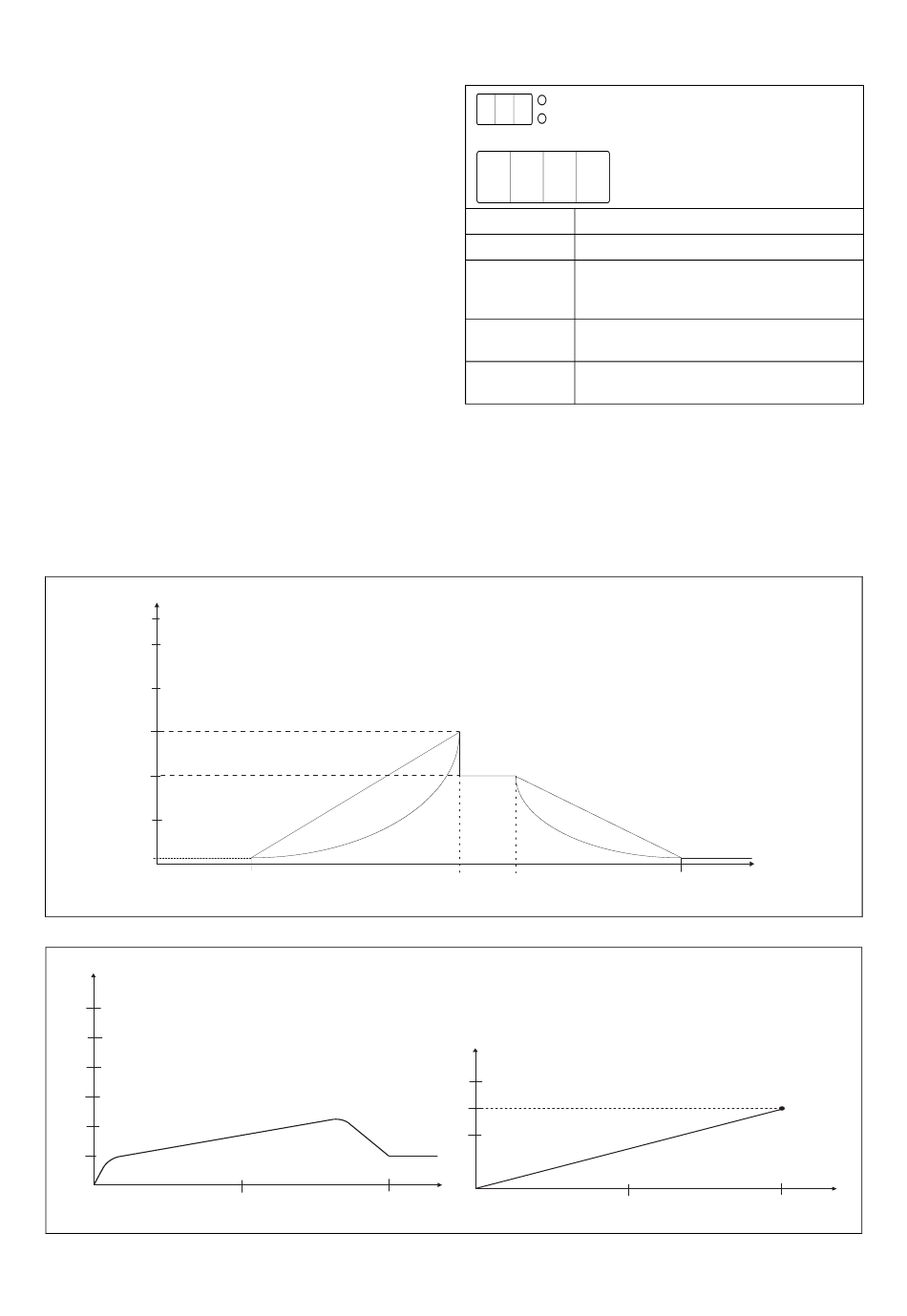

Drehmomentsteuerung bei Start/Stopp
Abb. 40
Strom (A)
FLC
03-F113
Strom und Drehzahl bei der Drehmomentsteuerung
Abb. 41
42 FUNKTIONSBESCHREIBUNG SETUP-MENÜ
verschiedene Lastkennlinien,
1 Linear
2 Quadrat
1
2
Start Zeit
.
Gang bringt. Durch Erhöhen des Wertes auf 150—
250 % ist der Strom linear und niedrig.
0 2 5
o
F F
Standardwert oFF
Bereich
oFF
1
2
HINWEIS! Die Wahl ist nur über die Spannungsrampen-
funktion möglich. Die Menüs 020 - 024 müssen auf „oFF"
(Aus) gesetzt werden.
Stopp Zeit
Drehzahl
Zeit
03-F114
.
Drehmomentregelung beim
Start/Stopp
oFF, 1, 2
Die Drehmomentregelung ist nicht
aktiviert, sondern nur die Spannungs-
rampe.
Drehmomentregelung bei linearer
Last.
Drehmomentregelung bei quadratis-
cher Last.
1
2
Enddrehmoment
beim stopp
Zeit
03-F37
Zeit
