3 .
I N B E T R I E B N A H M E
L1
L2
L3
N
PE

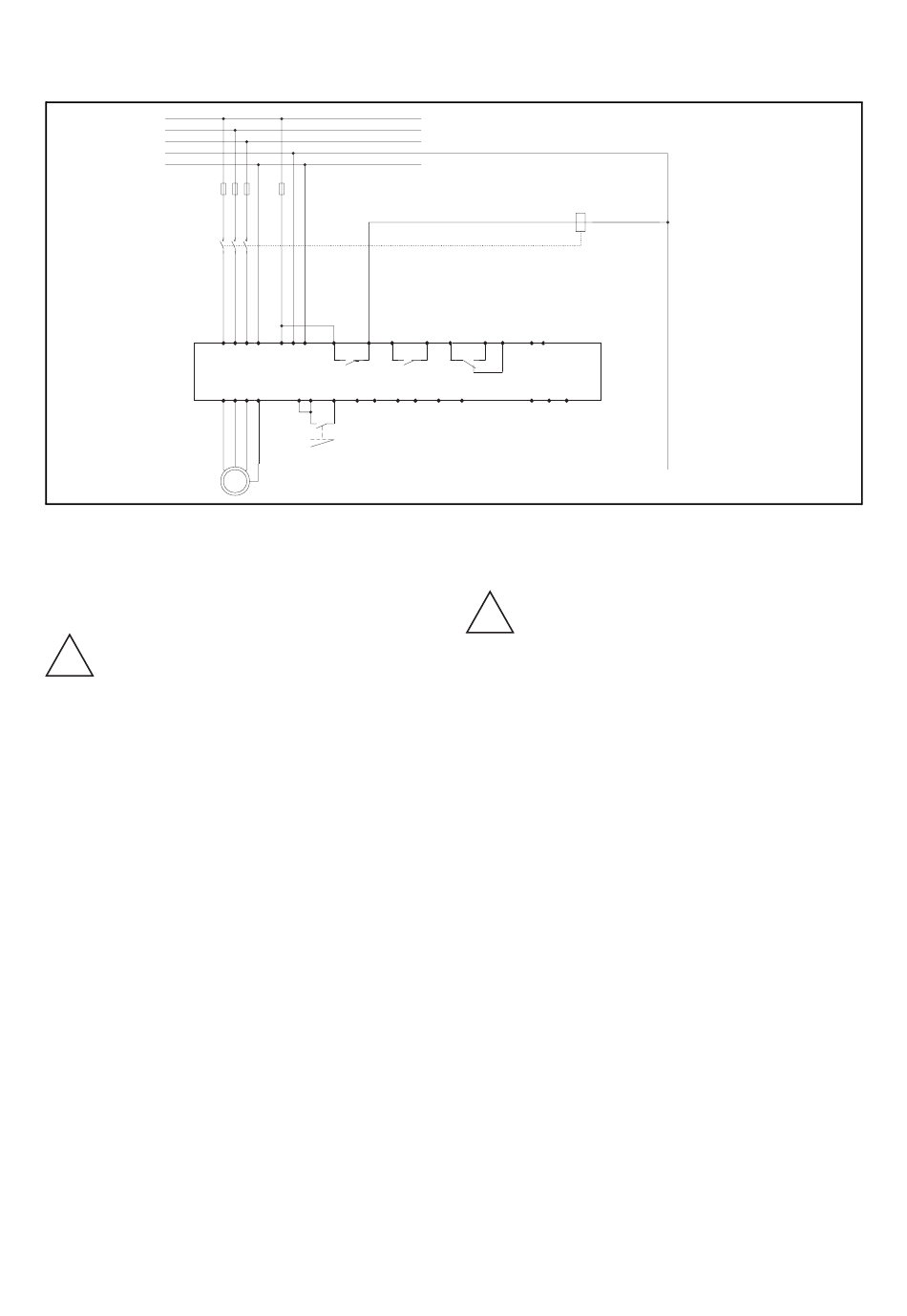

Standardverdrahtung
Abb. 6
Dieses Kapitel beschreibt in kurzer Form Anschluss
und Einstellung des Softstarters zum sanften Starten
und Stoppen mit einfachen Spannungsrampen.
ACHTUNG! Montage, Installation und Inbetrieb-
!
nahme sind durch Fachpersonal (Starkstrom-
elektriker) ordnungsgemäss auszuführen. Über-
prüfen Sie vor Inbetriebnahme/Konfiguration, dass
die Installation entsprechend Kapitel 6., Seite 24
und der nachfolgenden Checkliste ausgeführt ist.
3.1
Checkliste für
Standardanschluss
• Softstarter gemäss Kapitel 6., Seite 24 installieren.
• Verlustleistung
berücksichtigen,
Umgebungstemperatur ist 40ºC (siehe Kapitel 12.,
Seite 74).
• Motor entsprechend Abb. 6 anschliessen.
• Schutzerde anschliessen.
• Steuerspannung (100 - 240 VAC) an Klemme 01
und 02 anschliessen.
• Relais K1 (Klemmen 21 und 22 an Steuerplatine)
mit dem Schütz verbinden. Das Schütz wird dann
vom Softstarter angesteuert.
• Die Klemmen 12 und 13 der Steuerplatine zum
Starten und Stoppen des Motors anschliessen, z.B.
an einen Ein/Aus-Schalter oder eine SPS usw.
• Überprüfen, dass Motor- und Versorgungsspannung
mit den Werten auf dem Typenschild des Softstart-
ers übereinstimmen.
• Sicherstellen, dass die Installation den örtlichen
Vorschriften entspricht.
1) Menü 006 muss zum Start/Stopp-Befehl über die Tastatur auf 01
gesetzt werden.
10
INBETRIEBNAHME
L1 L2 L3 PE
01 02 PE
21
22
23
K1
T1
T2
T3
PE
11 12
13
14
15
1
0
start
/stop
U
V
W
PE
M
3 ~
.
die
maximale
24
33
31
32
69 70
K2
K3
16 17
18
19
75 76
77
3.2
Hauptfunktionen/
Anwendungen
ACHTUNG! Vor dem Einschalten des Gerätes
!
unbedingt sicherstellen, dass alle erforderlichen
Sicherheitsmassnahmen ausgeführt sind.
Schalten Sie die Spannungsversorgung ein (normaler-
weise 1 x 230 VAC). Alle Segmente der Anzeige und
die beiden LEDs leuchten einige Sekunden lang auf.
Anschliessend wird Menü 001 angezeigt. Eine leuch-
tende Anzeige meldet, dass die Steuerplatine unter
Spannung steht. Überprüfen Sie auch, dass die Netz-
spannung am Hauptschütz oder den Thyristoren
anliegt. Dann die Einstellungen wie folgt ausführen:
Um in das hauptfunktions menü 020-025 und das
motodata menü zu gelangen müssen zunächst menü
007 und 008 auf "ON" gestellt werden.
ACHTUNG! Die Hauptfunktion wird je nach Anwendung
gewählt. Die Tabelle zur Auswahl der Anwendungen und
Funktionen (Tabelle 1, Seite 15), enthält die Daten für die
Wahl der geeigneten Hauptfunktion.
3.3
Motordaten
Die Motordaten sind gemäß dem Motortypenschild
einzustellen, um optimale Einstellungen zum Starten,
Stoppen und für den Motorschutz zu erhalten.
1
)
HINWEIS! Die Standardeinstellungen gelten für einen
üblichen 4poligen Motor gemäss Nennleistung des
Softstarters. Der Softstarter läuft auch, wenn keine
speziellen Motordaten gewählt werden, bringt aber dann
möglicherweise keine optimale Leistung.
Q1
03-F17
