Betrieb
5.4.2
5.4.2.1 Grundsätzliches
Die Ethernet-Messwertausgabe am eddyNCDT3100 kann durch ein externes Signal (elektrisches Signal) ge-
steuert werden. Dabei wird nur die digitale Ausgabe beeinflusst. Die Triggerung bzw. Gate-Funktion hat keine
Auswirkung auf die Analogausgänge. Als externer Eingang wird Pin 1 an der Buchse Supply/Output benutzt,
siehe Kap. 4.6.3. Bezugspotential ist Masse Versorgung.
5.4.2.2 Arten
Die Ethernet-Messwertausgabe im Triggerbetrieb bzw. Gate-Funktion kann sowohl über die Flanke als auch
über den Pegel des Signals gesteuert werden. Als Bedingungen sind implementiert:
- Steigende Flanke (Flanke positiv),
- Fallende Flanke (Flanke negativ),
- Pegel high (Pegel H) oder
- Pegel low (Pegel L).
Die Bedingungen (Flanke oder Pegel) können Sie über das Webinterface, siehe
siehe Kap.
Flankentriggerung
U
D
Gate-Funktion, Pegel
U
D
eddyNCDT 3100
Triggerung und Gate-Funktion
A
2, vorgeben.
I
0
I
0

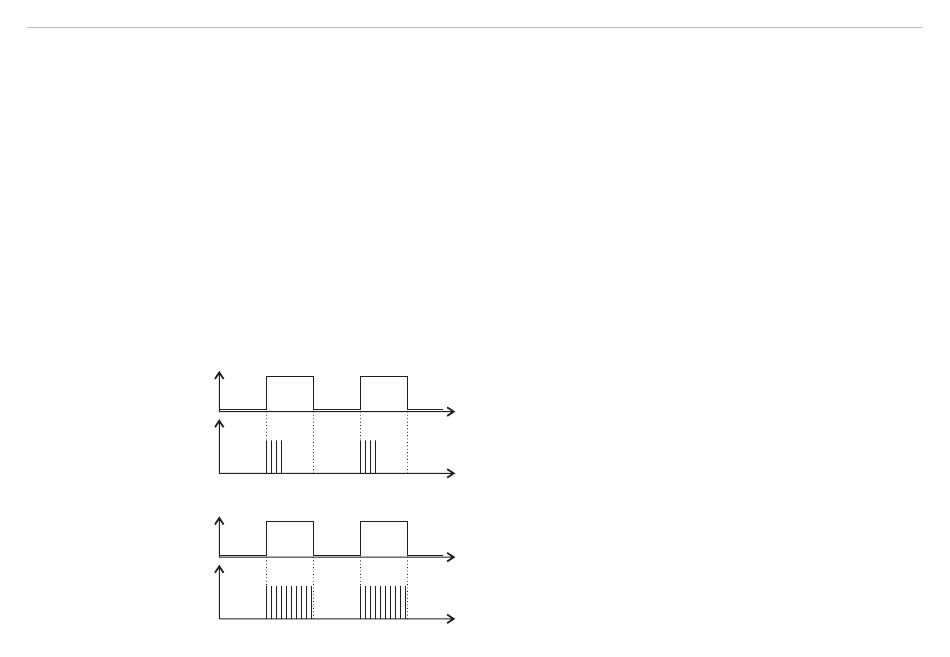

Nach der Triggerflanke wird die vorher eingestellte Anzahl an
Messwerten über die Ethernet-Schnittstelle übertragen. Die Flan-
t
kentriggerung unterstützt keine Mittelungsfunktion.
t
Abb. 34 Triggerflanke LH (oben) und Ausgangssignal (unten)
Es werden so lange Messwerte über die Ethernet-Schnittstelle
übertragen („Torung"), wie die Pegelbedingung erfüllt ist.
t
t
Abb. 35 Triggerflanke LH (oben) und Ausgangssignal (unten)
Abb.
33, oder per Befehl,
Seite 46
