Installation und Montage
4.2.3
Sensoren mit Gewinde

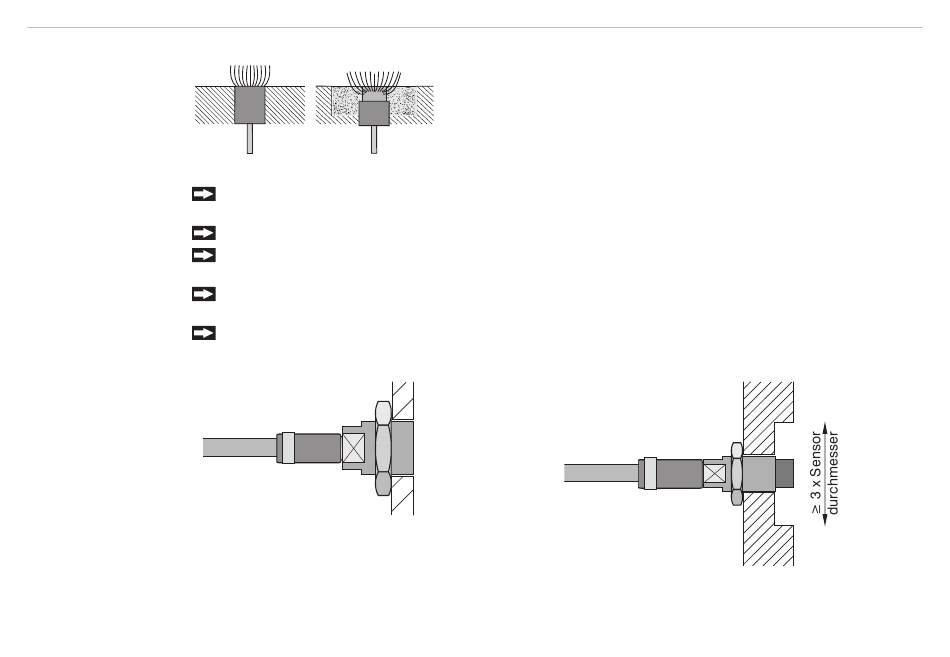

Abb. 9 Flächenbündige Montage eines geschirm-
ten Sensors in einer metallischen Halterung
eddyNCDT 3100
Flächenbündige Montage
Montieren Sie geschirmte oder ungeschirmte Sensoren bündig in die Sensorhalterung aus Isolier-
material (Kunststoff, Keramik et cetera).
Montieren Sie geschirmte Sensoren bündig in die metallische Sensorhalterung.
Montieren Sie ungeschirmte Sensoren bündig in die metallische Sensorhalterung. Achten Sie dabei auf
eine Aussparung an der Halterung in der Größe des dreifachen Sensordurchmessers, siehe
Drehen Sie die Sensoren in allen Montagefällen in die Gewindebohrung und kontern Sie mit der Monta-
gemutter.
Ziehen Sie die Montagemutter vorsichtig an, um Beschädigungen, vor allem der kleineren Sensoren, zu
vermeiden.
Abb. 10 Flächenbündige Montage eines ungeschirm-
ten Sensors in einer metallischen Halterung mit
Aussparung
Abb.
10.
Seite 20
