Installation und Montage
Sensoren ohne metallisches Gehäuse
Sensorhalteplatte aus
Aluminium

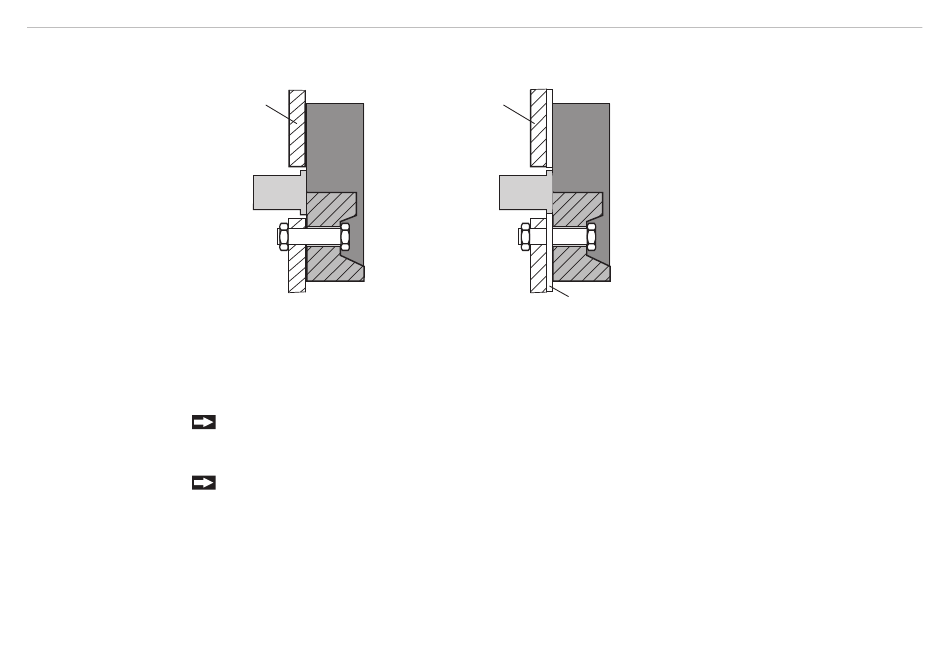

Abb. 8 Sensor EPU15 ohne metallisches Gehäuse in Standardmontage
Durchmesser der metallischen Sensor-Halteplatte beziehungsweise der metallischen Rückplatte:
Sensor-ø ≤ D ≤ 3x Sensor-ø oder größer. Optimal ist ein 1,3 facher Sensordurchmesser.
eddyNCDT 3100
Befestigen Sie den Sensor mit Hilfe von Gewindestiften an der metallischen Sensor-Halteplatte oder
befestigen Sie den Sensor mit Hilfe von Gewindestiften, metallischer Rückplatte (enthalten im Lieferum-
fang) an der Sensor-Halteplatte.
Ziehen Sie die Befestigungsmuttern der Gewindestifte vorsichtig an, um eine Beschädigung des Sen-
sors zu vermeiden.
Sensor-Halteplatte aus
Isoliermaterial
Aluminium-Rückplatte,
t = 2 mm
