5.3.1.3 Erweiterte Kalibrierung
Die erweiterte Kalibrierung eignet sich für Anwendungen, bei denen die Positionen MBA, MBE und MBM
durch eine Kalibrierhilfe, z. B. durch Distanzscheiben aus Keramik, vorgegeben werden.
i
eddyNCDT 3100
Wechseln Sie in das Menü Info und klicken Sie auf die Checkbox Erweiterte Kalibrierung ak-
tivieren.
Wechseln Sie in das Menü Einstellungen > Kalibrierung.
Klicken Sie auf die Schaltfläche Kalibrierung starten.
Die Differenz aus der Position Messbereichsende und Position Messbereichsanfang darf die 100 %
nicht überschreiten.

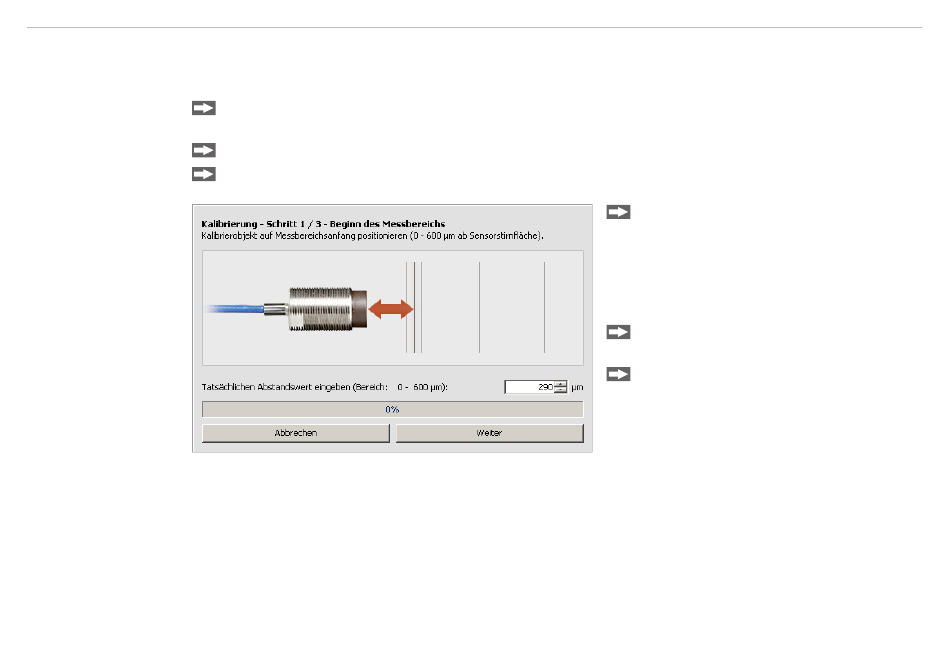

Bringen Sie die Kalibrierhilfe für den
Startwert zwischen die Sensorstirnfläche
und das Messobjekt.
Der Abstand zwischen Sensorstirnfläche und
Messobjekt beträgt max. ±10 % vom Mess-
bereich.
Geben Sie die tatsächliche Dicke der
Kalibrierhilfe ein.
Klicken Sie auf die Schaltfläche Weiter.
Der Controller übernimmt den aktuellen Sen-
sorwert als Startwert für die Kalibrierung.
Seite 39
