Installation und Montage
i
4.2.4
Bei Wirbelstromsensoren hat die relative Größe des Messobjekts zum Sensor Auswirkungen auf die Lineari-
tätsabweichung. Im Idealfall ist die Messobjektgröße
- bei geschirmten Sensoren mindestens 1,5 x Sensordurchmesser,
- bei ungeschirmten Sensoren mindestens 3 x Sensordurchmesser.
Ø Sensor

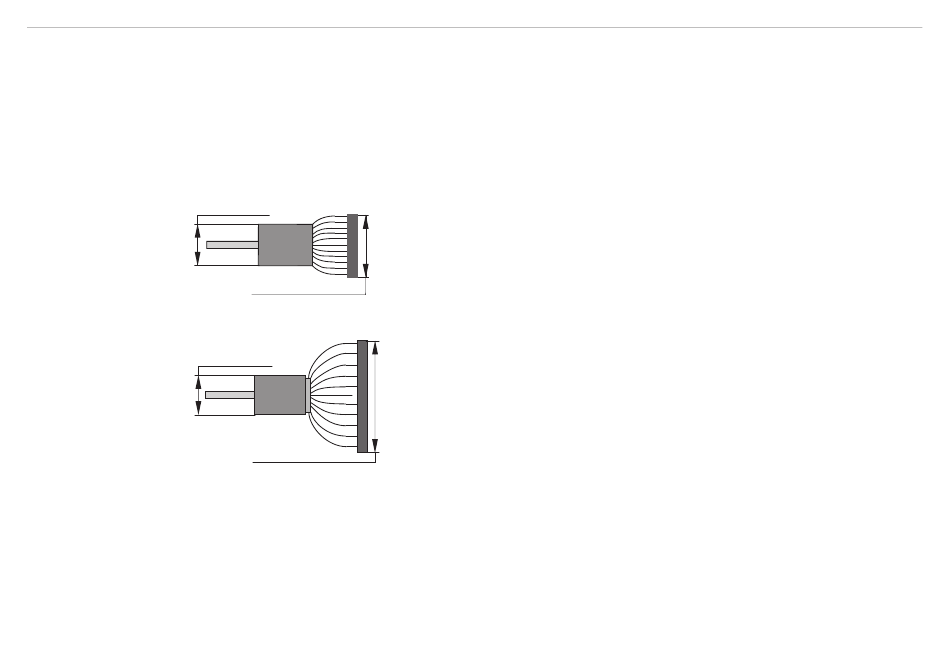

Abb. 11 Minimale Messobjektgröße bei geschirmten Sensoren, Baureihe EPS
Ø Sensor
Abb. 12 Minimale Messobjektgröße bei ungeschirmten Sensoren, Baureihe EPU
Kann die geforderte Target-Mindestgröße nicht eingehalten werden, so sind für eine ausreichend hohe Linea-
rität folgende Aspekte zu beachten:
- Die Größe des Messobjekts darf sich nicht verändern.
- Das Target darf nicht lateral zur Sensorstirnfläche bewegt werden.
Eine erfolgreiche Kalibrierung ist Vorraussetzung für möglichst kleine Linearitätsfehler, siehe Kap. 5.3.1.
Es muss unbedingt eine Linearitäts-Kalibrierung auf das entsprechende Messobjekt erfolgen. Schon eine
Änderung der Messobjektgröße hat erhebliche Auswirkungen auf die Messergebnisse.
eddyNCDT 3100
Kalibrieren Sie das Messsystem in der Messanordnung mit original montiertem Sensor!
Messobjektgröße
1,5 x Ø Sensor
3 x Ø Sensor
Seite 21
