Betrieb
5.3
5.3.1
5.3.1.1 Allgemein
Messsysteme der Serie eddyNCDT werden mit einer Werkskalibrierung ausgeliefert. Jeder Sensor ist ab
Werk auf die Materialien Aluminium und St37 abgeglichen. Kundenspezifische Messobjektmaterialien sind
möglich. Wird vom Anwender die Einbausituation des Sensors, das Messobjektmaterial oder die Messobjekt-
Geometrie gewechselt, empfiehlt Micro-Epsilon eine Kalibrierung vor der Messung durchzuführen.
Verwenden Sie dabei nach Möglichkeit die originale Sensormontage und das originale Messobjekt.
Der Abgleich erfolgt über 3 Abstandspunkte, die durch ein Vergleichsnormal vorgegeben werden.
i
Sensor
MBA

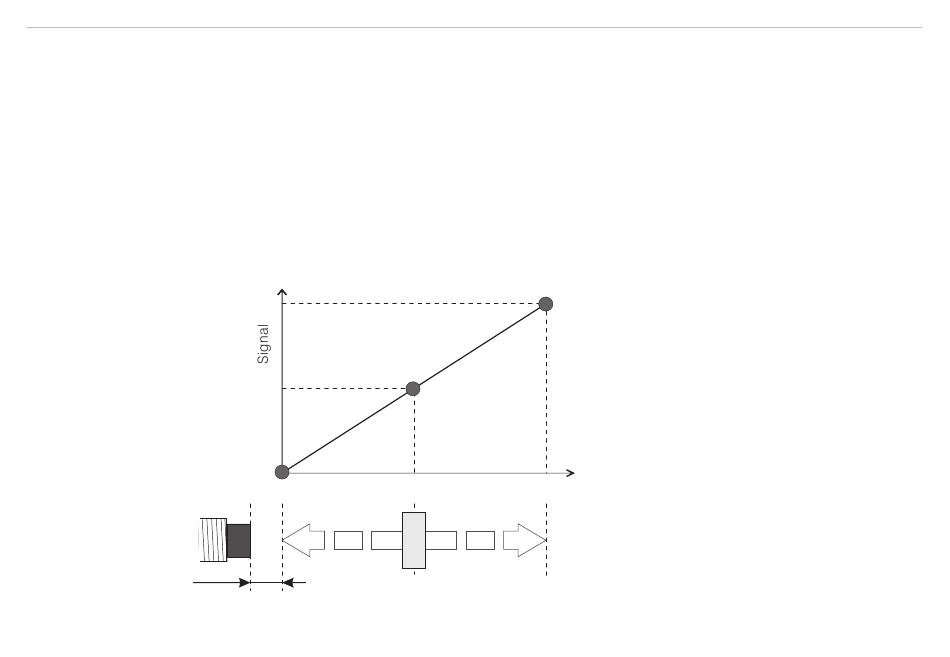

Abb. 28 Linearisierung eins eddyNCDT 3100 an drei Referenzpunkten.
eddyNCDT 3100
Einstellungen
Kalibrierung
Sollte das originale Messobjekt nicht verwendet werden können, simulieren Sie die Messumgebung
möglichst exakt.
1
0,5
0
1
MBA
MBM
Messobjekt
2
3
Weg
MBE
3 Referenzpunkte:
Messbereichsanfang MBA (1)
Messbereichsende MBE (2)
Messbereichsmitte MBM (3)
Kalibrierhilfen:
- Spezielle Mikrometer-Kalibriervorrichtung
mit nichtdrehender Mikrometerspindel,
siehe
Abb. 29
(als Zubehör lieferbar), oder
- Distanzscheiben aus Keramik (einfache
Handhabung)
