Installation und Montage
4.2.2
Die Sensoren ragen über die metallische Halterung hinaus.
Sensoren mit Gewinde
i

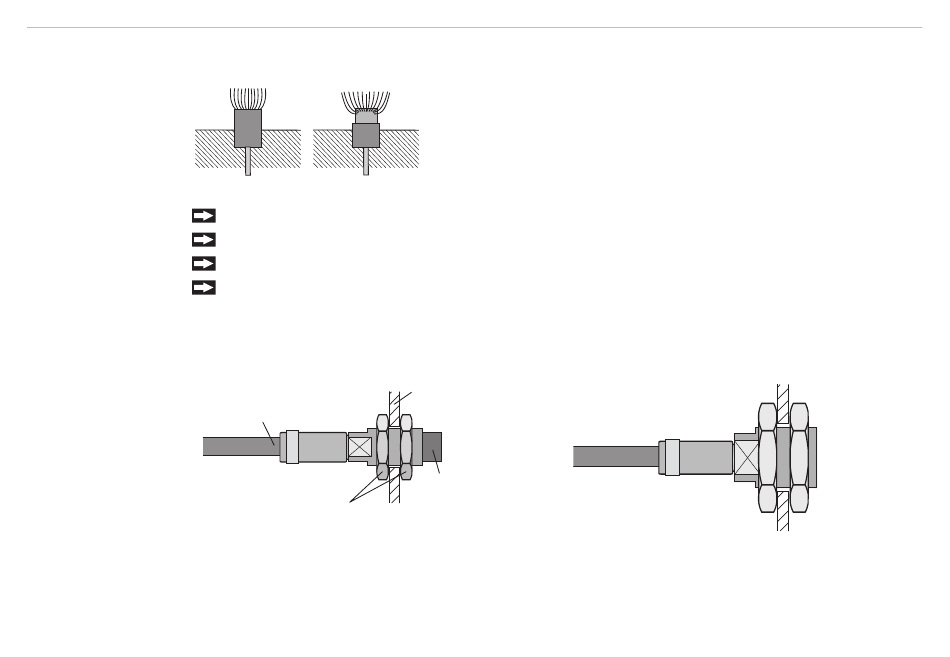

Abb. 6 Ungeschirmter Sensor mit Gewinde in
Standardmontage
i
eddyNCDT 3100
Standardmontage
Stecken Sie den Sensor durch die Bohrung in der Sensorhalterung.
Schrauben Sie den Sensor fest.
Drehen Sie dazu die Montagemuttern beidseitig über das aus der Halterung ragende Gewinde.
Ziehen Sie die Montagemuttern vorsichtig an, um Beschädigungen, vor allem der kleineren Sensoren,
zu vermeiden.
Bevorzugen Sie die Standardmontage des Sensors, da mit dieser Methode optimale Messergebnisse
erzielt werden können!
Sensorkabel
Montagemuttern
Halten Sie bei der Kalibrierung dieselbe relative Position des Sensors zur Halterung wie bei der Mes-
sung ein!
Halterung
Sensor
Abb. 7 Geschirmter Sensor mit Gewinde in Stan-
dardmontage
Seite 18
