Installation und Montage
4.4
Der Ethernet-Anschluss erfolgt über einen Schraubanschluss M12, Codierung D. Das Netzwerkkabel
SCD2/4/RJ45 besitzt einen Rundsteckverbinder und einen RJ45-Stecker.
4.5

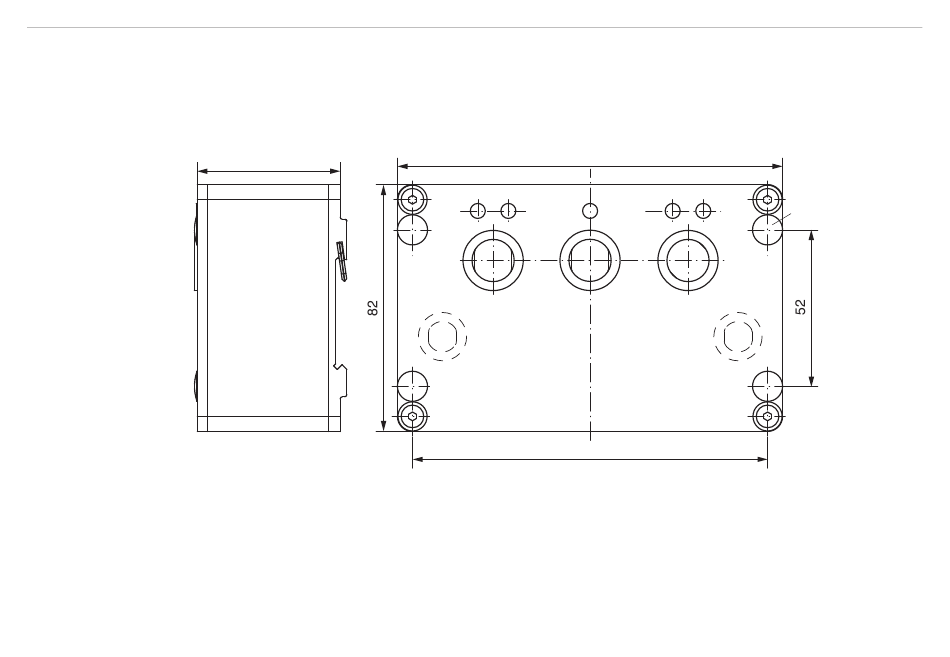

Abb. 21 Maßzeichnung und Befestigungsmöglichkeit des Controllers, Abmessungen in mm, nicht maßstabs-
getreu
Befestigungsmöglichkeiten für Controller:
- Mit vier M4-Schrauben an den Befestigungsbohrungen
- Hutschiene, 35 mm
- Mit zwei Nutensteinen, enthalten im Lieferumfang. Der Gehäusedeckel muss für das Einsetzen der Nuten-
eddyNCDT 3100
Ethernet-Anschluss
Controller
47,5
steine nicht entfernt werden.
128
118
4x Befestigungs-
bohrungen
für Schrauben M4
Seite 27
