Installation und Montage
4.3
Führungsnuten an den Steckverbindern verhindern ein falsches Zusammenstecken. Zum Lösen der Steck-
verbindung fasst man die Steckverbinder an den gerillten Griffstücken (Außenhülsen) und zieht sie gerade
auseinander. Ein Ziehen am Kabel und der Spannmutter verriegelt die Steckverbinder und führt nicht zum
Lösen der Verbindung. Vermeiden Sie deshalb übermäßigen Zug auf die Kabel.
Steckverbindung
Sensor

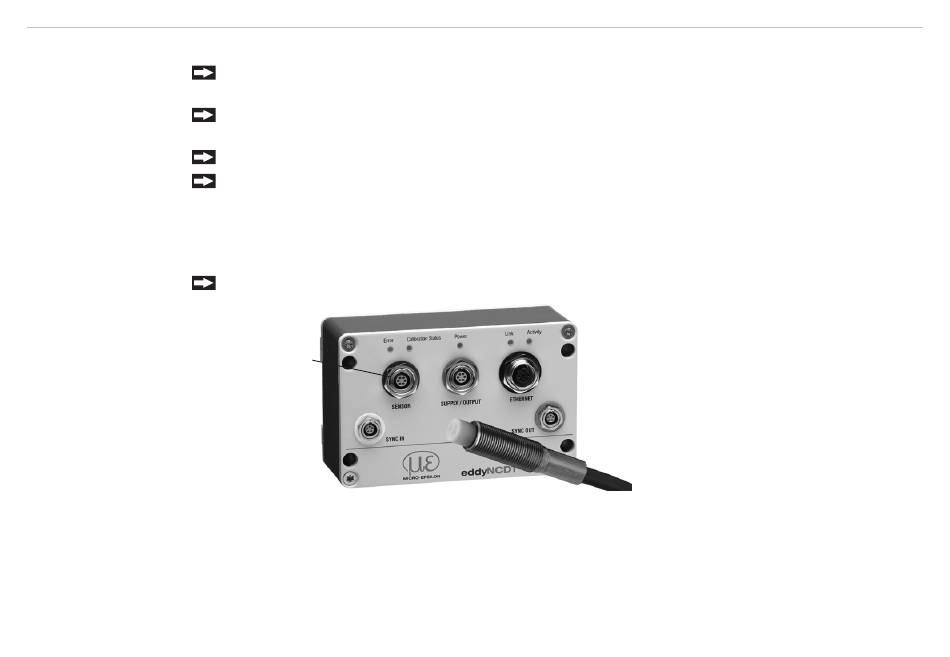

Abb. 20 Vorderansicht Controller, Steckverbindung Sensor
i
eddyNCDT 3100
Sensorkabel
Knicken Sie das Kabel nicht ab. Der minimale Biegeradius beträgt 7 mm (statisch) bzw. 16 mm (be-
wegt).
Verlegen Sie das Sensorkabel so, dass keine scharfkantigen oder schweren Gegenstände auf den Ka-
belmantel einwirken.
Stellen Sie die Verbindung zwischen Sensor und Controller her.
Schließen Sie das Sensorkabel an der Vorderseite des Controllers an, siehe
Prüfen Sie die Steckverbindungen auf festen Sitz.
Schützen Sie das Kabel in druckbeaufschlagten Räumen vor Druckbelastung!
Abb.
20.
Seite 26
