- Seite 1 Betriebsanleitung eddyNCDT 3060 eddyNCDT 3061 ES-U1 ES-S2 ES-U3 ES-S4...

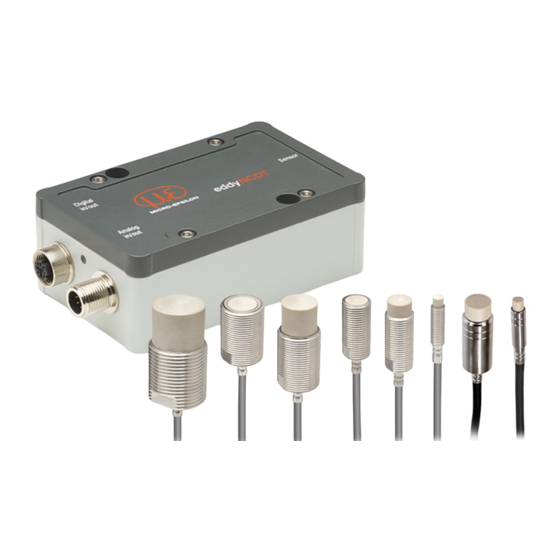

- Seite 2 Berührungsloses Kompakt-Wegmesssystem auf Wirbelstrombasis MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheit ..............................7 Verwendete Zeichen ............................7 Warnhinweise ..............................7 Hinweise zur CE-Kennzeichnung ........................8 Bestimmungsgemäße Verwendung ........................ 8 Bestimmungsgemäßes Umfeld ........................9 Funktionsprinzip, Technische Daten...................... 10 Anwendungsgebiet ............................10 Messprinzip ..............................10 Aufbau des kompletten Messsystems ......................10 Begriffsdefinition, Analogausgang Weg ...................... - Seite 4 Elektrische Anschlüsse ..........................25 4.8.1 Anschlussmöglichkeiten ......................25 4.8.2 Anschlussbelegung ........................26 4.8.3 Versorgungsspannung ......................... 27 4.8.4 Analogausgang, Weg ........................27 4.8.5 Temperatur- und Schaltausgänge ....................28 4.8.5.1 Allgemein ............................28 4.8.5.2 Analogausgang, Temperatur ......................28 4.8.5.3 Grenzwertausgänge ........................28 Betrieb ..............................
- Seite 5 Systemeinstellungen ............................. 45 5.7.1 Sprachauswahl ..........................45 5.7.2 Login, Wechsel Benutzerebene ....................45 5.7.3 Passwort ............................46 5.7.4 Einstellungen Ethernet ......................... 46 5.7.5 Import, Export ..........................47 Messobjekt platzieren ............................ 48 Abstandsmessung ............................49 Fehlerbehebung ............................50 Haftung für Sachmängel ........................51 Service, Reparatur ..........................
- Seite 6 eddyNCDT 306x...
-
Seite 7: Sicherheit
Sicherheit Sicherheit Die Systemhandhabung setzt die Kenntnis der Betriebsanleitung voraus. Verwendete Zeichen In dieser Betriebsanleitung werden folgende Bezeichnungen verwendet. Zeigt eine gefährliche Situation an, die zu geringfügigen oder mittelschweren Verlet- VORSICHT zungen führt, falls diese nicht vermieden wird. Zeigt eine Situation an, die zu Sachschäden führen kann, falls diese nicht vermie- HINWEIS den wird. -
Seite 8: Hinweise Zur Ce-Kennzeichnung
Normen (EN). Die EU-Konformitätserklärung wird gemäß der EU-Richtlinie, Artikel 10, für die zuständige Behörde zur Verfü- gung gehalten bei MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Das System ist ausgelegt für den Einsatz im Industriebereich und erfüllt die Anforderungen. -
Seite 9: Bestimmungsgemäßes Umfeld
Sicherheit Bestimmungsgemäßes Umfeld - Schutzart: ƒ Sensor, Sensorkabel: IP 68 (angeschlossen) ƒ Controller: IP 67 (angeschlossen) - Temperaturbereich: ƒ Betrieb • Sensor, Sensorkabel: -20 ... +180 °C, gültig für ES-U1 -20 ... +200 °C, gültig für Standardsensoren • Controller: 0 ... +50 °C ƒ... -
Seite 10: Funktionsprinzip, Technische Daten
Funktionsprinzip, Technische Daten Funktionsprinzip, Technische Daten Anwendungsgebiet Die berührungslos arbeitenden Kompaktwegmesssysteme eddyNCDT 306x sind konzipiert für den industriel- len Einsatz in Produktionsanlagen, zur Maschinenüberwachung und zum Messen und Prüfen in der In- Prozess-Qualitätssicherung. Messprinzip Das Wegmesssystem eddyNCDT 306x (Non-Contacting Displacement Transducers) arbeitet berührungslos auf Wirbelstrombasis. -
Seite 11: Begriffsdefinition, Analogausgang Weg
Funktionsprinzip, Technische Daten Begriffsdefinition, Analogausgang Weg 10 V 20 mA 12 mA 4 mA Sensor Messobjekt Messbereich (MB) Messbereichsanfang Minimaler Abstand zwischen Sensorstirnfläche und Messobjekt, sensorspezifisch Messbereichsmitte Messbereichsende (Messbereichsanfang + Messbereich) Maximaler Abstand zwischen Sensorstrinfläche und Messobjekt Messbereich eddyNCDT 306x Seite 11... -
Seite 12: Funktionsprinzip, Technische Daten
Funktionsprinzip, Technische Daten Technische Daten Sensor ES-U1 ES-S2 ES-U3 ES-S4 Messbereich 1 mm 2 mm 3 mm 4 mm Messbereichsanfang 0,1 mm 0,2 mm 0,3 mm 0,4 mm Messbereichsende 1,1 mm 2,2 mm 3,3 mm 4,4 mm statisch (20 Hz) 0,02 µm 0,04 µm 0,06 µm... -
Seite 13: Sensoren (Ohne Muttern) Controller
Funktionsprinzip, Technische Daten ES-U1 ES-S2 ES-U3 Sensor ES-S4 0 … 10 V (kurzschlussfest); 4 … 20 mA (Bürde max. 500 Ohm) Analogausgang Sensoren 2,4 g 11 g 12 g 30 g (ohne Muttern) Gewicht ca. 230 g Controller 15 g / 6 ms in 3 Achsen, je 2 Richtungen und je 1000 Schocks Schock (DIN-EN 60068-2-29) 5 g / 10 ... -
Seite 14: Lieferung
Lieferung Lieferung Lieferumfang 1 Sensor inkl. Sensorkabel 1 Controller 1 Prüfprotokoll 1 Benutzerhandbuch 1 PC3/8-M12 (Versorgung, Ausgang) 1 SCD2/4/RJ45 Adapterkabel Ethernet Nehmen SIe die Teile des Messsystems vorsichtig aus der Verpackung und transportieren Sie sie so weiter, dass keine Beschädigungen auftreten können. Prüfen Sie die Lieferung nach dem Auspacken sofort auf Vollständigkeit und Transportschäden. -
Seite 15: Installation Und Montage
Installation und Montage Installation und Montage Allgemein Auf die Kabelmäntel von Sensor-, Versorgungs- und Ausgangskabel dürfen keine scharfkantigen oder schwe- ren Gegenstände einwirken. Ein beschädigtes Kabel kann nicht repariert werden. Zugkraft am Kabel ist unzulässig! 4.1.1 Modelle Das Messsystem eddyNCDT wird mit ungeschirmten oder geschirmten Sensoren eingesetzt. Ungeschirmte Sensoren - Typenbezeichnung: ES-Ux - Aufbau: Die Sensorkappe mit eingebetteter Spule besteht aus elektrisch... -
Seite 16: Messbereichsanfang
Installation und Montage 4.1.2 Messbereichsanfang Sensor Messobjekt Messbereich (MB) Abb. 4 Messbereichsanfang (MBA), der minimale Abstand zwischen Sensorstirnfläche und Messobjekt Für jeden Sensor muss ein minimaler Abstand zum Messobjekt eingehalten werden. Damit wird eine Messunsicherheit durch Andruck des Sensors an das Messobjekt und mechanische Zerstörung des Sensors/Messobjektes vermieden. -
Seite 17: Einbausituation Sensor
Installation und Montage Einbausituation Sensor 4.2.1 Standardmontage Die Sensoren ragen über die metallische Halterung hinaus. Die dargestellte Einbausituation wird zur Werkskalibrierung der Sensoren bei Micro- Epsilon verwendet. Die Technischen Daten der Sensoren beziehen sich auf die Standardmontage. Für das Erreichen der im Datenblatt angegebenen Werte wird daher empfohlen, den Sensor in gleicher Weise einzubauen wie dies während dessen Kalibrierung der Fall war war. -
Seite 18: Flächenbündige Montage
Installation und Montage 4.2.2 Flächenbündige Montage Die flächenbündige Montage entspricht nicht der Werks- kalibrierung. Micro-Epsilon empfiehlt mindestens eine 3-Punkt-Feldlinearisierung durchzuführen. Linearisieren Sie das Messsystem, wenn möglich in einer exakten Messanordnung wie in der späteren Messung selbst! Sensoren mit Gewinde Montieren Sie geschirmte oder ungeschirmte Sensoren bündig in die Sensorhalterung aus Isoliermaterial (Kunststoff, Keramik und et cetera). -
Seite 19: Messaufbau, Einsatz Mehrerer Sensoren
Installation und Montage Messaufbau, Einsatz mehrerer Sensoren Die Sensoren der Reihe eddyNCDT 3060 können nicht synchronisiert werden. Beachten Sie folgende Montagehinweise für den mini- malen Abstand zweier Sensoren zueinander: - dreifacher Sensordurchmesser als Abstand zwischen zwei ungeschirmten Sensoren mit gleicher Trägerfrequenz (z. -
Seite 20: Maßzeichnungen Sensoren
Installation und Montage Maßzeichnungen Sensoren ca. 100 ca. 26 ca. 8 Kabellänge x ca. 36 Abb. 9 Maßzeichnung Sensoren ES-U1-C-CAx/mB0, Abmessung in mm ca.100 ca. 26 ca. 8 Kabellänge x ca. 36 Abb. 10 Maßzeichnung Sensoren ES-S2-C-CAx/mB0, Abmessung in mm eddyNCDT 306x Seite 20... - Seite 21 Installation und Montage ca. 100 ca. 26 ca. 8 Kabellänge x ca. 36 Abb. 11 Maßzeichnung Sensoren ES-U3-C-CAx/mB0, Abmessung in mm ca.100 ca. 26 ca. 8 Kabellänge x ca. 36 Abb. 12 Maßzeichnung Sensoren ES-S4-C-CAx/mB0, Abmessung in mm eddyNCDT 306x Seite 21...
-
Seite 22: Sensorkabel
Installation und Montage Sensorkabel Knicken Sie das Kabel nicht ab. Der minimale Biegeradius beträgt 20 mm (statisch) bzw. 40 mm (bewegt) Verlegen Sie das Sensorkabel so, dass keine scharfkantigen oder schweren Gegenstände auf den Ka- belmantel einwirken. Schließen Sie das Sensorkabel an den Controller an. Sensorkabel Lösen Ver-... -
Seite 23: Maßzeichnung Controller
Installation und Montage Maßzeichnung Controller Der Controller DT306x ist in ein Aluminiumgehäuse eingebaut. - Die Oszillator-Elektronik speist den Sensor mit einer fre- quenz- und amplitudenstabilen Wechselspannung. - Die Demodulator-Elektronik demoduliert, linearisiert und verstärkt das abstandsabhängige Messsignal. Der Controller ist bereits werkseitig auf den mitgelieferten Sen- sor mit Sensorkabel abgestimmt. -
Seite 24: Messobjektgröße
- Das Target darf nicht lateral zur Sensorstirnfläche bewegt werden. Eine erfolgreiche Kalibrierung ist Voraussetzung für möglichst kleine Linearitätsfehler. Um ein optimales Messergebnis zu erzielen, empfiehlt Micro-Epsilon eine Linearitäts-Kalibrierung auf das ent- sprechende Messobjekt. Eine Veränderung der Messobjektgröße beeinflusst die Güte der Messergebnisse. -
Seite 25: Elektrische Anschlüsse
Installation und Montage Elektrische Anschlüsse 4.8.1 Anschlussmöglichkeiten Die Spannungsversorgung und Signalausgabe erfolgen an der Vorderseite des Controllers. Ethernet Controller EC-x/y Sensor PCx/8-M12 PS 2020 Strom-/Spannungsmesser eddyNCDT 306x Seite 25... -
Seite 26: Anschlussbelegung
Installation und Montage 4.8.2 Anschlussbelegung Adernfarbe Signal PCx/8-M12 braun +24 VDC Versorgung, Verpolschutz blau GND Versorgung weiß (Last min. 30 kOhm) rosa Abb. 16 Stiftseite 8-pol. Gehäusestecker (Bürde max. 500 Ohm) Temperatur- und Schaltausgang 1 grün / Grenzwert 1 Temp Sensor Temperatur- und Schaltausgang 2 gelb / Grenzwert 2... -
Seite 27: Versorgungsspannung
Versorgung Spannungsversorgung nur für Messgeräte, nicht gleichzeitig 12 ... Farbe für Antriebe oder ähnliche Impulsstörquellen verwenden. 32 VDC DT306x MICRO-EPSILON empfiehlt die Verwendung des optional braun erhältlichen Netzteils PS2020 für den Controller. blau Masse Abb. 19 Anschluss Versorgungsspannung 4.8.4 Analogausgang, Weg Der Controller stellt einen Stromausgang 4 ... -
Seite 28: Temperatur- Und Schaltausgänge
Installation und Montage 4.8.5 Temperatur- und Schaltausgänge 4.8.5.1 Allgemein Diese Funktionen sind beim Controller DT3061 möglich. Ein Ausgang kann, abhängig von der Programmie- rung, wahlweise als Temperatur- oder Schaltausgang genutzt werden. 4.8.5.2 Analogausgang, Temperatur Über den Temperaturausgang kann die Controller- oder Sensortemperatur ausgegeben werden. Diese Funktion ist beim Controller DT3061 möglich. -
Seite 29: Betrieb
Betrieb Betrieb Messsystemaufbau prüfen 1) Ist der Sensor auf den Anwendungsfall (Messobjektwerkstoff) abgestimmt? 2) Sind Sensor, Sensorkabellänge und Controller aufeinander abgestimmt (Typ und Seriennummer)? 3) Ist der Sensor angeschlossen? Sind die Kabelverbindungen fest? LED Controller LED State grün orange Controller in Betrieb, Messung läuft State Softwareupdate... -
Seite 30: Bedienung Mittels Webinterface
Betrieb Bedienung mittels Webinterface 5.3.1 Voraussetzungen Im Controller werden dynamische Webseiten erzeugt, die die aktuellen Einstellungen des Controllers und der Peripherie enthalten. Die Bedienung ist nur so lange möglich, wie eine Ethernet-Verbindung zum Controller besteht. Sie benötigen einen Webbrowser mit HTML5 Unterstützung (z. - Seite 31 Betrieb Direktverbindung mit dem PC Netzwerk PC mit statischer IP PC mit DHCP Controller mit dynamischer IP , PC mit DHCP Verbinden Sie den Controller mit einem PC durch eine Ethernet-Direkt- Verbinden Sie den Controller mit einem Switch. verbindung (LAN) Starten Sie das Programm Sen- Warten Sie, bis Windows eine Tragen Sie den Controller im DHCP ein / melden...
-
Seite 32: Zugriff Über Webinterface
Betrieb 5.3.2 Zugriff über Webinterface In der oberen Navigationsleiste sind weitere Hilfsfunktionen (z. B. Einstellungen) erreichbar. Alle Einstellungen in der Webseite werden sofort im Controller ausge- führt. Die parallele Bedienung über Webbrowser und Telnet-Befehle ist möglich; die letzte Einstellung gilt. Das Aussehen der Webseiten kann sich abhängig von den Funktionen und der Peripherie ändern. -
Seite 33: Kennlinien Und Linearisierung
Betrieb Kennlinien und Linearisierung 5.4.1 Allgemein Kalibrieren Sie vor der Messung den Messkanal für die Einbau-Umgebung des Sensors und für das Messobjekt, siehe Kap. 5.4.4. Die Abstandspunkte für die Linearisierungsarten werden durch Vergleichsnormale oder Mikrometerkalibrier- vorrichtung vorgegeben. 5.4.2 Auswahl Kennlinie Menü... -
Seite 34: Messbereich Skalieren
Betrieb 5.4.3 Messbereich skalieren Menü Einstellungen > Kennlinien/Linearisierung > Messbereich skalieren Sie können den Messbereich des eddyNCDT 306x auf zwei verschiedene Arten skalieren: - mittels Mausfunktion direkt in der Grafik, - mit den Feldern Aktueller Messbereichsanfang und Aktuelles Messbereichsende. Abb. 25 Skalieren des Messbereichs mit dem Mauszeiger Die Messbereichsskalierung wirkt sich auf den Analog- und Digitalausgang aus. -
Seite 35: Feldlinearisierung Durchführen
Betrieb 5.4.4 Feldlinearisierung durchführen 5.4.4.1 Offset Lassen Sie das Messsystem vor einer Linearisierung circa 30 50 % 100 % Sensor Messobjekt Messbereich Minuten warmlaufen. Das System ist linearisiert, der mechanische Nullpunkt im eingebauten Zustand soll neu definiert werden. Menü Einstellungen > Kennlinien/Linearisierung > Stellen Sie das Messobjekt in Offset zum Sensor ein. -
Seite 36: 2-Punkt-Feldlinearisierung
Betrieb 5.4.4.2 2-Punkt-Feldlinearisierung 50 % 100 % Sensor Wählen Sie als Linearisierungsart 2-Punkt und die gewünschte Messobjekt Messbereich Einheit. Das System ist linearisiert und soll den Umgebungsbedingungen in der Maschine angepasst werden. Stellen Sie das Messobjekt in Punkt 1 zum Sensor Menü... -
Seite 37: 3-Punkt-Feldlinearisierung
Betrieb 5.4.4.3 3-Punkt-Feldlinearisierung Menü Einstellungen > Kennlinien/Linearisierung > 50 % 100 % Feldlinearisierung durchführen Sensor Messobjekt Messbereich Wird vom Anwender der Sensor oder die Messobjektgeometrie ge- wechselt, ist vor der Messung eine Feldlinearisierung durchzuführen. Verwenden Sie dabei nach Möglichkeit Stellen Sie das Messobjekt in Punkt 1 zum Sensor ein. - die originale Sensormontage, - das originale Messobjekt. -
Seite 38: 5-Punkt-Feldlinearisierung
Betrieb 5.4.4.4 5-Punkt-Feldlinearisierung Diese Funktion ist beim Controller DT3061 möglich. 50 % 100 % Sensor Menü Einstellungen > Kennlinien/Linearisierung > Messobjekt Messbereich Feldlinearisierung durchführen Wird vom Anwender der Sensor oder die Messobjektgeometrie ge- wechselt, ist vor der Messung eine Feldlinearisierung durchzuführen. Stellen Sie das Messobjekt in Punkt 1 zum Sensor ein. -
Seite 39: Kennlinien Verwalten
Betrieb 5.4.5 Kennlinien verwalten Das Menü Einstellungen > Kennlinien/Linearisierung > Kennlinien verwalten ermöglicht Ihnen einen Import/Export von Werkskennlinien und Feldkennlinien. Die Feldkennlinien können zusätzlich gelöscht, umbenannt oder überschrieben werden. Ein Import von Werkskennlinien ist nur eingeschränkt möglich, wenn die Werkskennlinien durch den Hersteller geschützt wurden. Abb. -
Seite 40: Verarbeitung
Betrieb Verarbeitung 5.5.1 Hardwarefilter Der Parameter Hardwarefilter im Reiter Einstellungen > Verarbeitung beeinflusst die Bandbreite des analogen Tiefpassfilters. Dies wirkt sowohl auf die Analogausgänge als auch auf den Digitalausgang. Eine Reduzierung der Datenrate erfolgt nicht. Hardwarefilter 20 / 5000 / 20000 Hz 5.5.2 Sensortemperatur, Elektroniktemperatur Reiter Einstellungen >... -
Seite 41: Ausgänge
Betrieb Ausgänge 5.6.1 Weg, analog Menü Einstellungen > Ausgänge > 100 % Weg, analog Standard-Charakteristik Analog- Max. Ausgabebereich: 4 mA ... 20 mA oder 0 V ... 10 V ausgang Ausgangshub ∆ I : 16 mA oder ∆ U : 10 V; entspricht 100 % MB Mess- Es werden immer zwei Punkte verwendet, die den... -
Seite 42: Temperatur- Und Grenzwertausgänge
Betrieb 5.6.2 Temperatur- und Grenzwertausgänge 5.6.2.1 Allgemein Diese Funktionen sind beim Controller DT3061 möglich. Ein Ausgang kann, abhängig von der Konfiguration, wahlweise als Temperatur- oder Schaltausgang genutzt werden. 5.6.2.2 Temperaturausgang Menü Einstellungen > Ausgänge > Temperatur Über die Temperaturausgänge können die Sensor- und Controllertemperatur als analoge Spannung skaliert und ausgegeben werden. -
Seite 43: Schaltausgang
Betrieb 5.6.2.3 Schaltausgang Menü Einstellungen > Ausgänge > Grenzwert 1/2. Schwellwert A (A) Das eddyNCDT 3061 kann das Messergebnis auf einzustellende Grenzwerte überprüfen. Damit können Schwellwerte überwacht, unzulässige Toleranzen erkannt und Sortierkriterien realisiert werden. Typ und Bezugswert (Referenz) für die Grenzwertüberwachung sind wählbar und gelten für die aktuelle Kennlinie. - Seite 44 Betrieb Hysterese Schwellwert A Schwellwert B t < Haltezeit Abb. 32 Zeitverhalten Grenzwert, Ereignis (E) < Haltezeit, Logik: Positiv Hysterese Schwellwert A Schwellwert B Ereignis Haltezeit Abb. 33 Zeitverhalten Grenzwert, Ereignis > Haltezeit, Logik: Negativ Dauer der Grenzwertüberschreitung Verzögerungszeit t < t Grenzwertausgang passiv t ≥...
-
Seite 45: Systemeinstellungen
Betrieb Systemeinstellungen 5.7.1 Sprachauswahl Das Webinterface unterstützt die Darstellung der Messergebnisse in der Einheit Millimeter (mm). Als Sprache ist im Webinterface Chinesisch, Deutsch, Englisch, Japanisch oder Koreanisch möglich. Sie können die Sprache auch in der Menüleiste ändern. 5.7.2 Login, Wechsel Benutzerebene Menü... -
Seite 46: Passwort
Betrieb 5.7.3 Passwort Die Vergabe eines Passwortes und die Benutzerebene Bediener verhindern unbefugtes Ändern von Einstel- lungen am Controller. Im Auslieferungszustand ist kein Passwort im Controller hinterlegt. Ein benutzerdefiniertes Passwort wird durch ein Firmware-Update nicht geändert. Nach erfolgter Konfiguration des Controllers sollte der Passwortschutz aktiviert werden. Wechseln Sie in das Menü... -
Seite 47: Import, Export
Betrieb 5.7.5 Import, Export Menü Einstellungen > Systemeinstellungen > Einstellungen verwalten. Einstellungen des Controllers können Sie in eine Datei exportieren bzw. von einer Datei importieren. Die Export-Funktion erzeugt eine Textdatei, die Sie wahlweise speichern oder mit einem Editor anzeigen lassen können. Controller z. -
Seite 48: Messobjekt Platzieren
Betrieb Messobjekt platzieren Platzieren Sie das Messobjekt innerhalb des Sensormessbereichs. Der Wert für den Messbereichsanfang (MBA) hängt vom Sensor ab. Diesen Wert finden Sie in den technischen Daten zum Sensor, siehe Kap. 2.5. Wird der Messbereich durch den Anwender eingeschränkt, ergeben sich u. -
Seite 49: Abstandsmessung
Betrieb Abstandsmessung Wechseln Sie in das Menü Messwertanzeige . Klicken Sie auf die Schaltfläche Messung starten Die Statisikwerte werden im Webinterface berechnet. Die Berechnung beginnt bzw. endet mit Klick auf die Schaltfläche Messung starten / stoppen . Zu Beginn einer Messung werden die Statistikwerte zurückgesetzt. Innerhalb einer Messung werden die Statistik- werte aktualisiert. -
Seite 50: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Fehler Grund und Lösung Ausgangssignal in positiver oder negativer Sätti- - Kabel und/oder Sensor sind nicht angeschlossen. gung, abhängig von der Skalierung des Analogaus- - Sensor hat offene Schleife. ganges. - Kabel ist defekt. Beachten Sie die Hinweise im Webinterface. Ersetzen Sie Kabel und/oder Sensor. -
Seite 51: Haftung Für Sachmängel
Die Haftung für Sachmängel beträgt 12 Monate ab Lieferung. Innerhalb dieser Zeit werden fehlerhafte Teile, ausgenommen Verschleißteile, kostenlos instandgesetzt oder ausgetauscht, wenn das Gerät kostenfrei an MICRO-EPSILON eingeschickt wird. Nicht unter die Haftung für Sachmängel fallen solche Schäden, die durch unsachgemäße Behandlung oder Gewalteinwirkung entstanden oder auf Reparaturen oder Veränderun gen durch Dritte zurückzuführen sind. -
Seite 52: Anhang
Anhang | Optionales Zubehör Anhang Optionales Zubehör PS2020 Netzgerät Eingang: 100-240 VAC Ausgang: 24 VDC / 2,5 A Montage auf symmetrischer Normschiene 35 mm x 7,5 mm DIN50022 MC25D(01) Mikrometerkalibriervorrichtung Einstellbereich: 0-2,5 mm, mit digitaler Positionsablesung und verstellbarem Nullpunkt, für Sensoren Typ ES04-ES2 bzw. Typ U05-S2 SCD2/4/ Industrial-Ethernet-Kabel... - Seite 53 Anhang | Optionales Zubehör PCx/8-M12 Versorgungs- und Signalkabel 8-polig mit M12-Steckverbinder Standardlänge: 3 m Optional verfügbar: 3 / 10 / 15 m 10 m in schleppkettentauglicher Ausführung eddyNCDT 306x Seite 53...
-
Seite 54: A 2 Modellbezeichnung Sensor
Anhang | Modellbezeichnung Sensor Modellbezeichnung Sensor A = mini Eddy Messbereich S = Stecker B = normal Sensor 1 / 2 / 3 / 4 mm C = Kabel integriert Kabellänge [m] C = groß Option S = geschirmt C = zylindrisch A = axial m = Stecker 0 = gerade... - Seite 56 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG X9750385-A011119SWE Königbacher Str. 15 · 94496 Ortenburg / Deutschland MICRO-EPSILON MESSTECHNIK Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 *X9750385-A01* info@micro-epsilon.de · www.micro-epsilon.de...
