Systembeschreibung
2.
2.1
Das Wegmesssystem eddyNCDT 3100/3100-SM (Non-Contacting Displacement Transducers) arbeitet be-
rührungslos auf Wirbelstrombasis. Es wird für Messungen an Objekten aus elektrisch leitenden Werkstoffen
verwendet, die ferromagnetische oder nicht ferromagnetische Eigenschaften haben können.
Hochfrequenter Wechselstrom durchfließt eine in ein Sensorgehäuse eingegossene Spule. Das elektro-
magnetische Spulenfeld induziert im leitfähigen Messobjekt Wirbelströme, dadurch ändert sich der Wech-
selstromwiderstand der Spule. Aus dieser Impedanzänderung wird ein elektrisches Signal abgeleitet, das
proportional zum Abstand des Messobjekts vom Sensor ist.
Der Controller bereitet die Sensorsignale anwendergerecht auf. Die Linearisierung vor Ort wird mit einem inte-
grierten Micro-Controller vereinfacht. Es werden für jedes metallische Messobjekt und jede Einbauumgebung
optimale Genauigkeiten erreicht.
Die Messwerte werden sowohl als Spannung und Strom ausgegeben. Über die Ethernet-Schnittstelle ist eine
grafische Darstellung und Speicherung von Messwerten in metrischen Einheiten möglich.
i

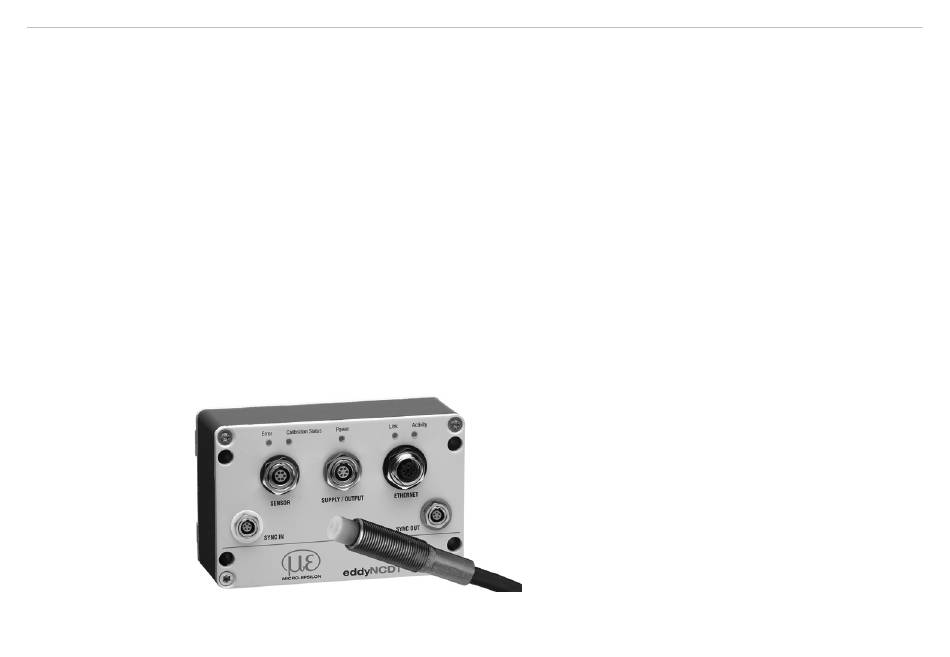

Abb. 1 Einkanalwegmesssystem eddyNCDT 3100-SM
eddyNCDT 3100
Systembeschreibung
Messprinzip
Das Wirbelstrom-Wegmessprinzip ist sowohl für ferromagnetische als auch für nicht ferromagnetische,
leitende Werkstoffe geeignet.
