Produktbeschreibung
3.2
Aufbau und Funktion
3.2.1
Aufbau und Anzeigeelemente
60
16
71,7
123,5
2
4
116,2
7
8
68,7

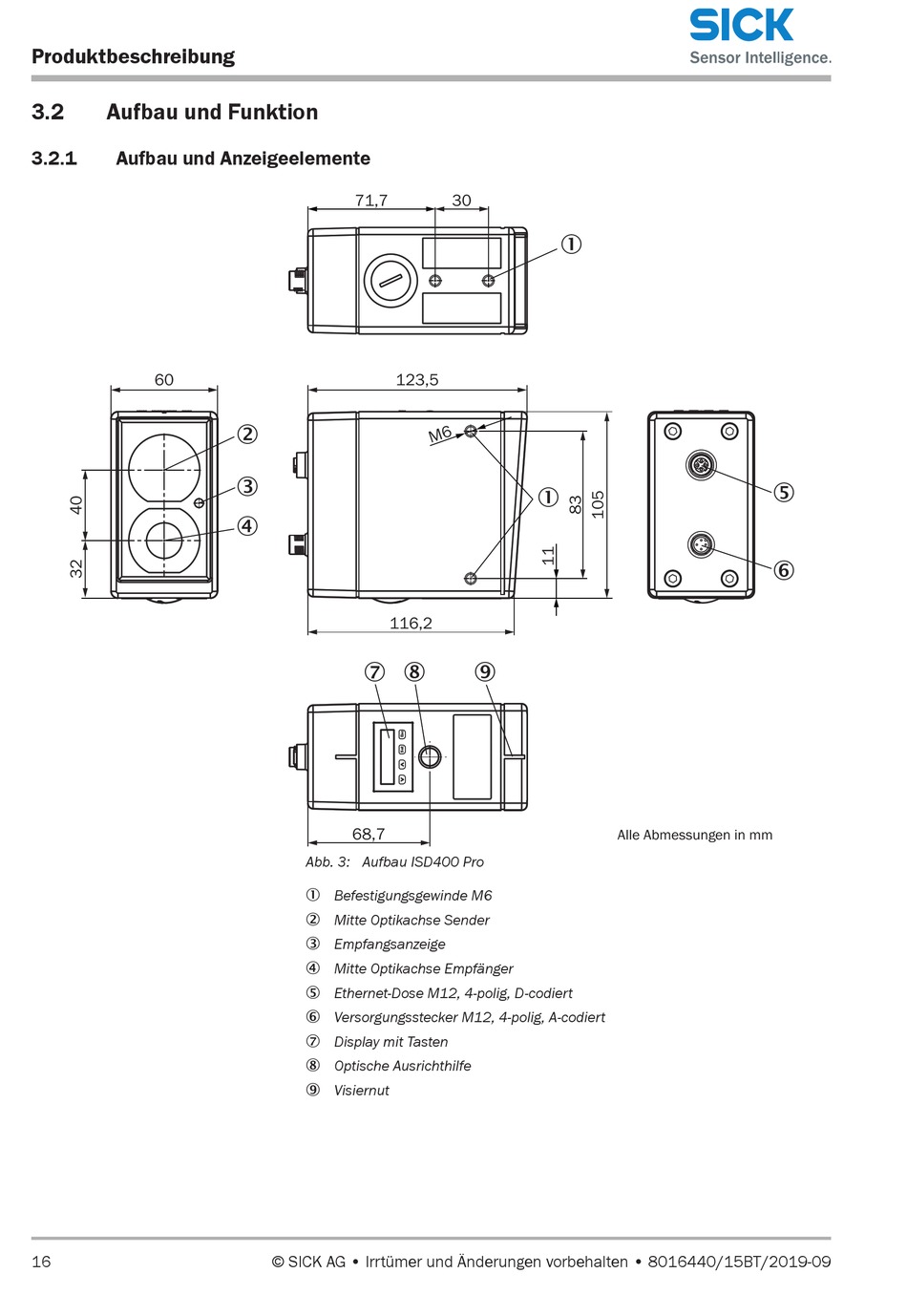

Abb. 3: Aufbau ISD400 Pro
1 Befestigungsgewinde M6
2 Mitte Optikachse Sender
3 Empfangsanzeige
4 Mitte Optikachse Empfänger
5 Ethernet-Dose M12, 4-polig, D-codiert
6 Versorgungsstecker M12, 4-polig, A-codiert
7 Display mit Tasten
8 Optische Ausrichthilfe
9 Visiernut
© SICK AG • Irrtümer und Änderungen vorbehalten • 8016440/15BT/2019-09
30
1
1
9
Alle Abmessungen in mm
5
6
