Montage
ISD400 Pro und andere optische Ge-
räte montieren
Formel
Beispiel
24
1
4

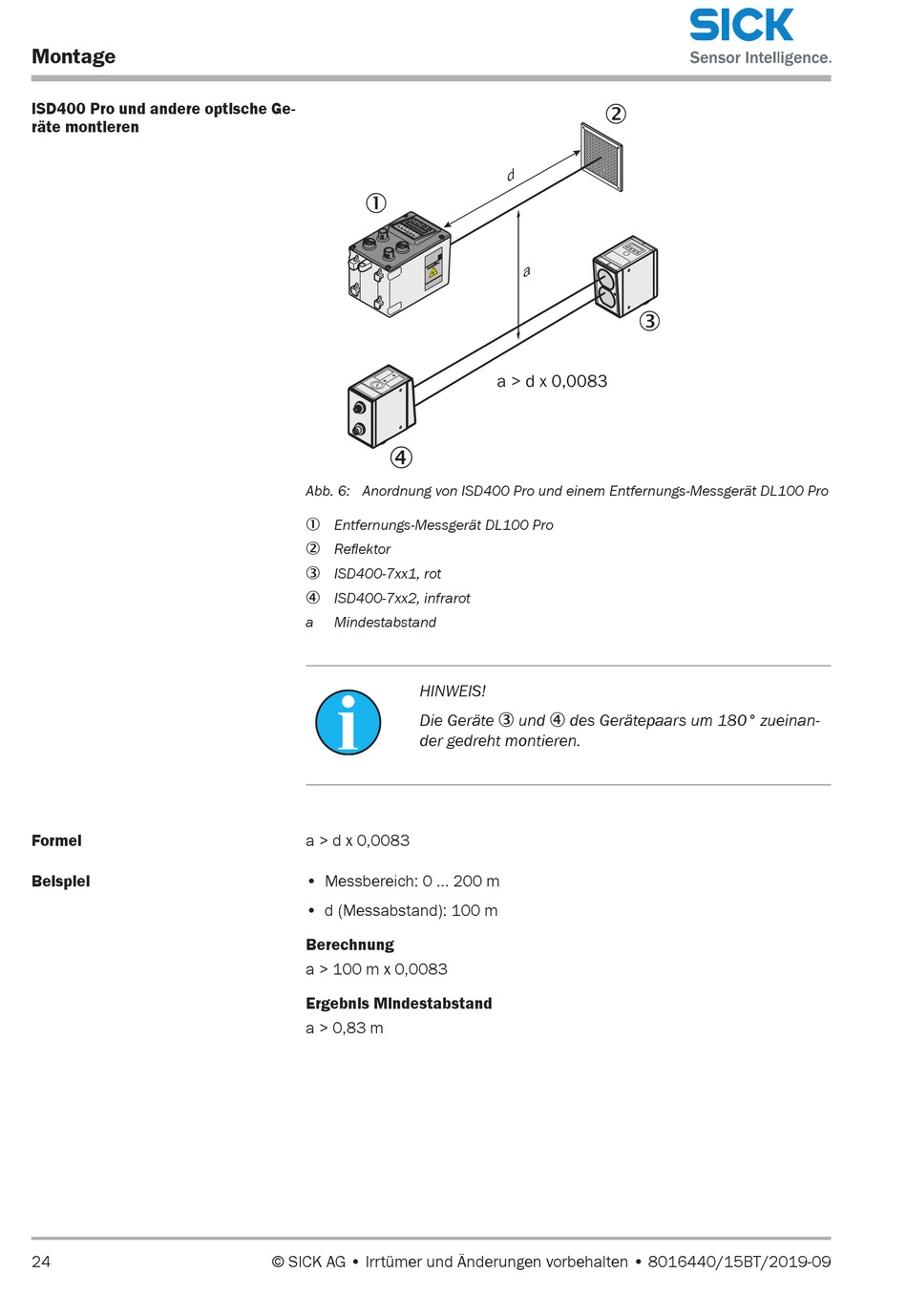

Abb. 6: Anordnung von ISD400 Pro und einem Entfernungs-Messgerät DL100 Pro
1 Entfernungs-Messgerät DL100 Pro
2 Reflektor
3 ISD400-7xx1, rot
4 ISD400-7xx2, infrarot
a
Mindestabstand
HINWEIS!
Die Geräte 3 und 4 des Gerätepaars um 180° zueinan-
der gedreht montieren.
a > d x 0,0083
• Messbereich: 0 ... 200 m
• d (Messabstand): 100 m
Berechnung
a > 100 m x 0,0083
Ergebnis Mindestabstand
a > 0,83 m
