5.3

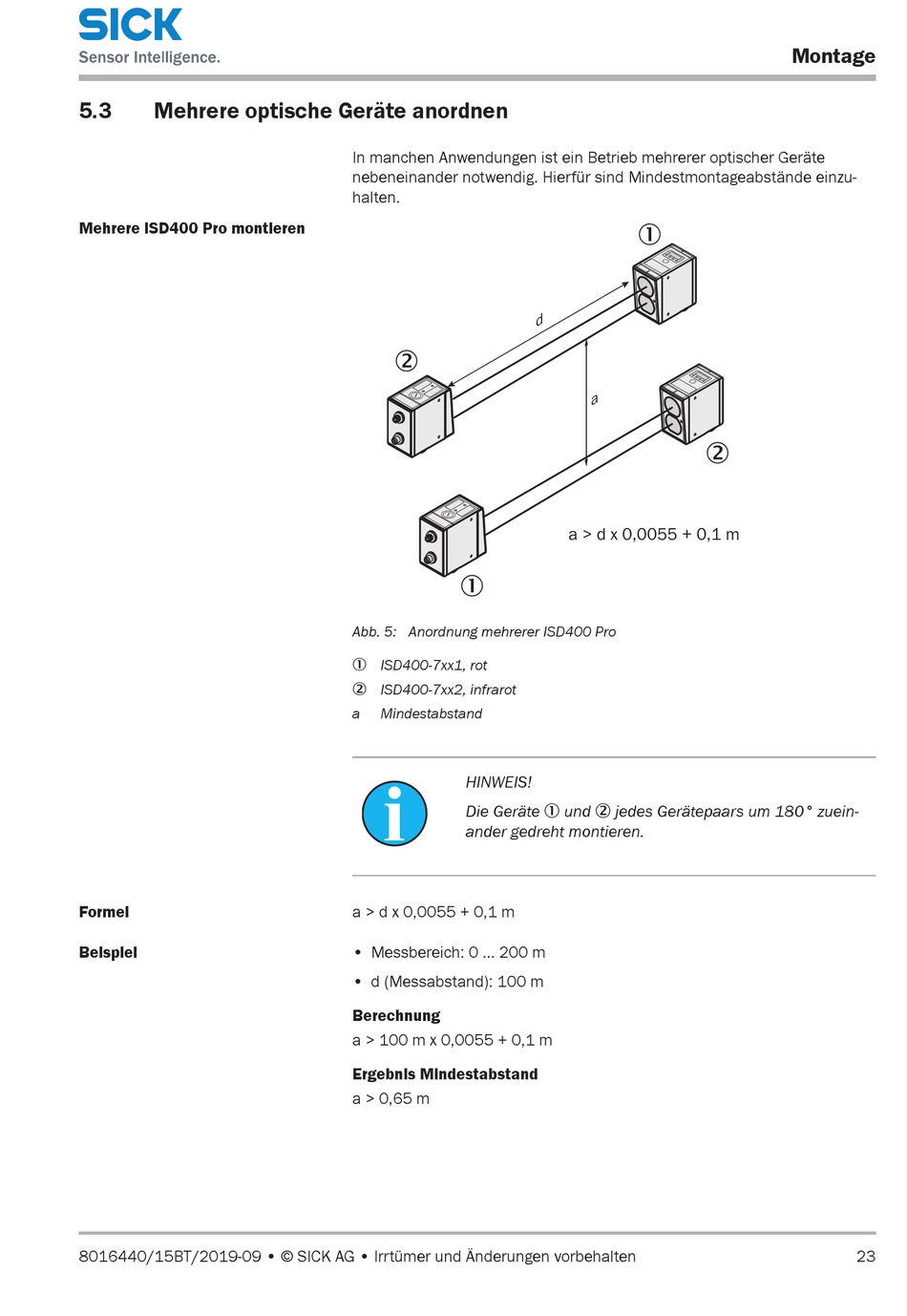

Mehrere optische Geräte anordnen
Mehrere ISD400 Pro montieren
Formel
Beispiel
8016440/15BT/2019-09 • © SICK AG • Irrtümer und Änderungen vorbehalten
In manchen Anwendungen ist ein Betrieb mehrerer optischer Geräte
nebeneinander notwendig. Hierfür sind Mindestmontageabstände einzu-
halten.
2
1
Abb. 5: Anordnung mehrerer ISD400 Pro
1 ISD400-7xx1, rot
2 ISD400-7xx2, infrarot
a
Mindestabstand
HINWEIS!
Die Geräte 1 und 2 jedes Gerätepaars um 180° zuein-
ander gedreht montieren.
a > d x 0,0055 + 0,1 m
• Messbereich: 0 ... 200 m
• d (Messabstand): 100 m
Berechnung
a > 100 m x 0,0055 + 0,1 m
Ergebnis Mindestabstand
a > 0,65 m
1
d
a
2
a > d x 0,0055 + 0,1 m
Montage
23
