5.15.2 Anschluss Schweißparametersoftware PC 300.net
Alle Schweißparameter bequem am PC erstellen und einfach zu einem oder mehreren Schweißgeräten
übertragen (Zubehör, Set bestehend aus Software, Interface, Verbindungsleitungen)
3
Pos. Symbol
1
COM
2
3
4
5
6
Geräteschäden bzw. Störungen durch unsachgemäßen PC-Anschluss!
Nicht verwenden des Interface SECINT X10USB führt zu Geräteschäden bzw. Störungen
der Signalübertragung. Durch Hochfrequenz-Zündimpulse kann der PC zerstört werden.
•
Zwischen PC und Schweißgerät muss das Interface SECINT X10USB angeschlossen
werden!
•
Der Anschluss darf ausschließlich mit den mitgelieferten Kabeln erfolgen (keine
zusätzlichen Verlängerungskabel verwenden)!
099-000139-EW500
01.08.2011
4
5
6
Beschreibung
0
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Anschlusskabel, 9-polig, seriell
Das nicht markierte Ende des Anschlusskabels muss an SECINT X10 USB
angeschlossen werden.
Windows-PC
Tablet PC RC300
USB-Anschluss

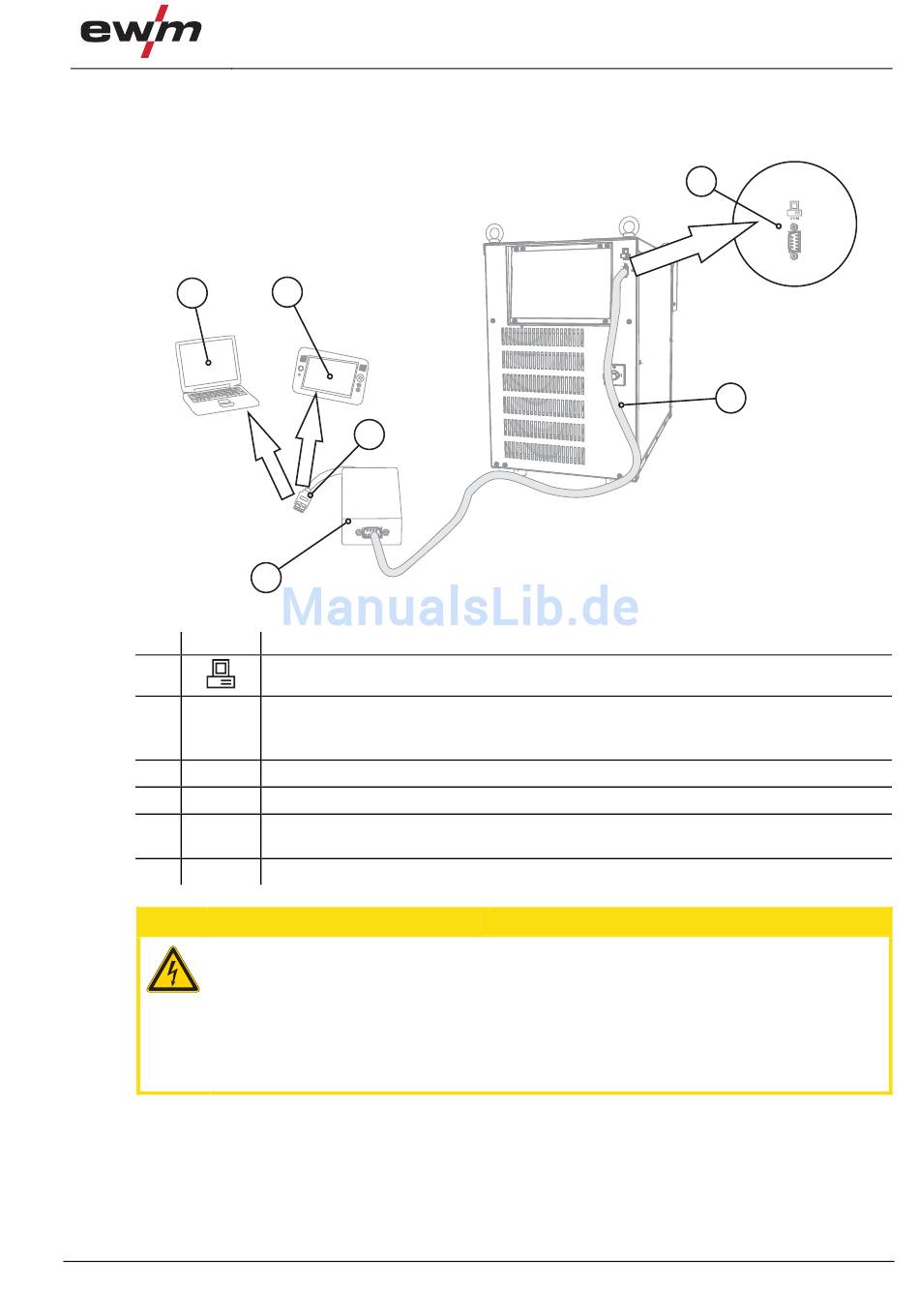

Anschluss eines Windows-PC oder Tablet PC RC300 an SECINT X10 USB
SECINT X10 USB
Aufbau und Funktion
Abbildung 5-9
VORSICHT
Schnittstellen
1
2
33
