Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3
Gerätesteuerung - Bedienelemente
4.3.1
Schweißgerätesteuerung M2.20
Pos. Symbol
1
2
3
4
5
AMP
6
18
Beschreibung
0
Stufenschalter, Schweißspannung
Signalleuchte, Funktionsstörung
Leuchtet bei Übertemperatur
Hauptschalter, Gerät Ein/Aus
Taste, Betriebsart
2-Takt
4-Takt
MIG-Punkten, Parameteranwahl (t1 = Punktzeit) erfolgt mit Taste
Ablaufparameter, die Einstellung am Drehknopf.
Intervall, Parameteranwahl (t1 = Pulszeit, t2 = Pulspause) erfolgt mit Taste
Ablaufparameter, die Einstellung am Drehknopf
Signalleuchte Strom
Leuchtet, wenn die Stromstärke dargestellt wird.
Drehknopf, Einstellung Drahtgeschwindigkeit / Schweißparameter
Stufenlose Einstellung der Drahtgeschwindigkeit bzw. Schweißstrom und Einstellung
der Ablaufparameter wie Gasnachströmen, Drahtrückbrand etc.

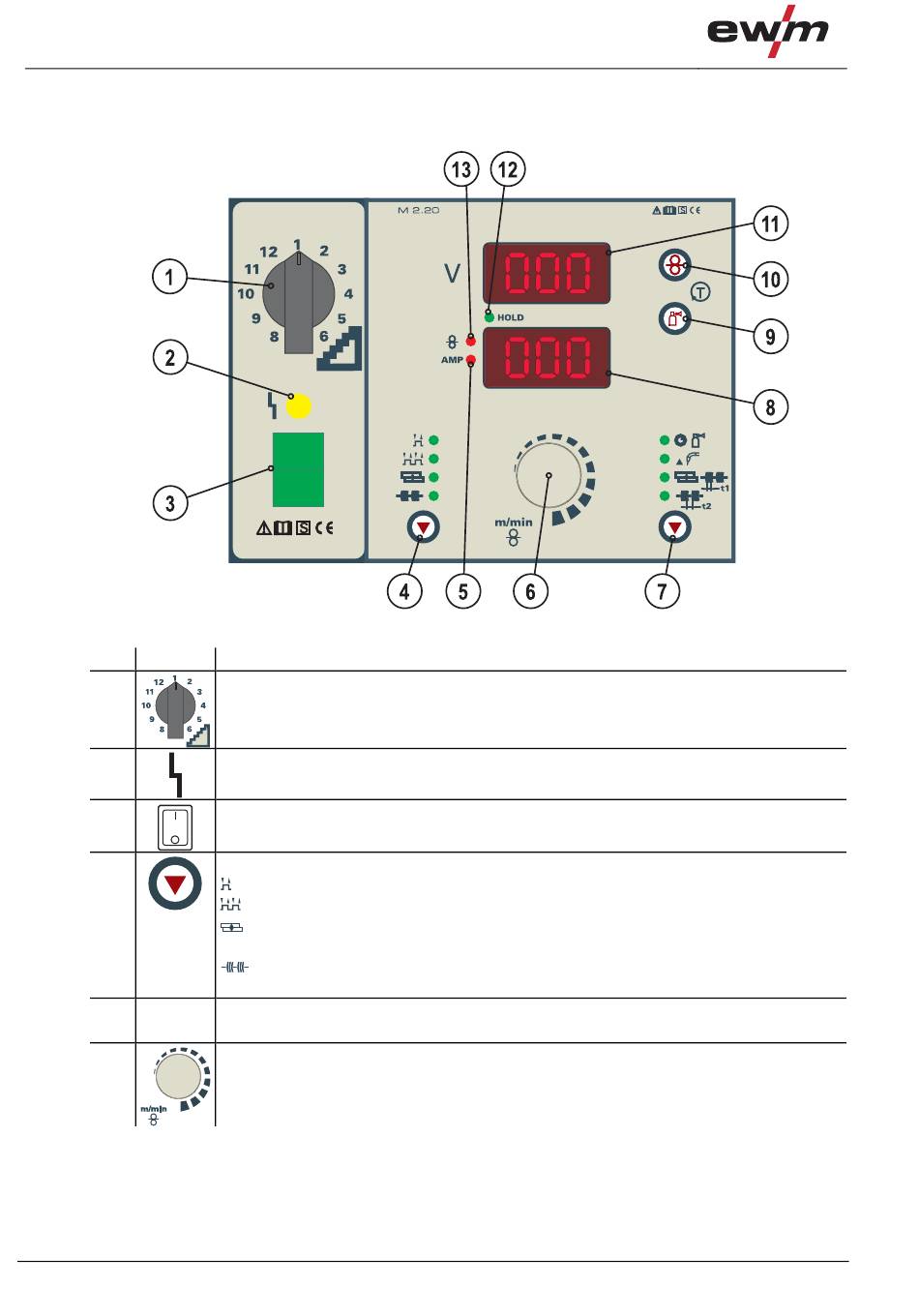

Abbildung 4-4
099-005207-EW500
23.09.2011
