Gerätebeschreibung
Gerätesteuerung - Bedienelemente
4.3 Gerätesteuerung - Bedienelemente
Die Gerätesteuerung bietet dem Anwender bis zu 8 Schweißaufgaben (JOBs).
JOB 0 stellt den manuellen Betriebsmodus dar. Hier werden alle Parameter direkt an der
Gerätesteuerung geändert bzw. optimiert (siehe Kapitel "Bedienungskonzepte").
Pos. Symbol
1
S
2
3
4
5
16
Beschreibung 0
Stör- / Zustandsanzeigen
Signalleuchte Sammelstörung
Signalleuchte Wassermangel (Schweißbrennerkühlung)
Signalleuchte Übertemperatur
Signalleuchte
Dreistellige Anzeige
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige").
Taste Umschaltung Anzeige / JOB-Nummer
AMP Anzeige Schweißstrom
VOLT Anzeige Schweißspannung
JOB Anzeige und Anwahl JOB-Nummer
Taste Schweißverfahren
E Hand Schweißen, leuchtet grün / Arcforce Einstellung, leuchtet rot
WIG Schweißen
Taste Betriebsart
spotArc (Einstellbereich Punktzeit 0,01 s bis 20,0 s)
2-Takt
4-Takt
HINWEIS

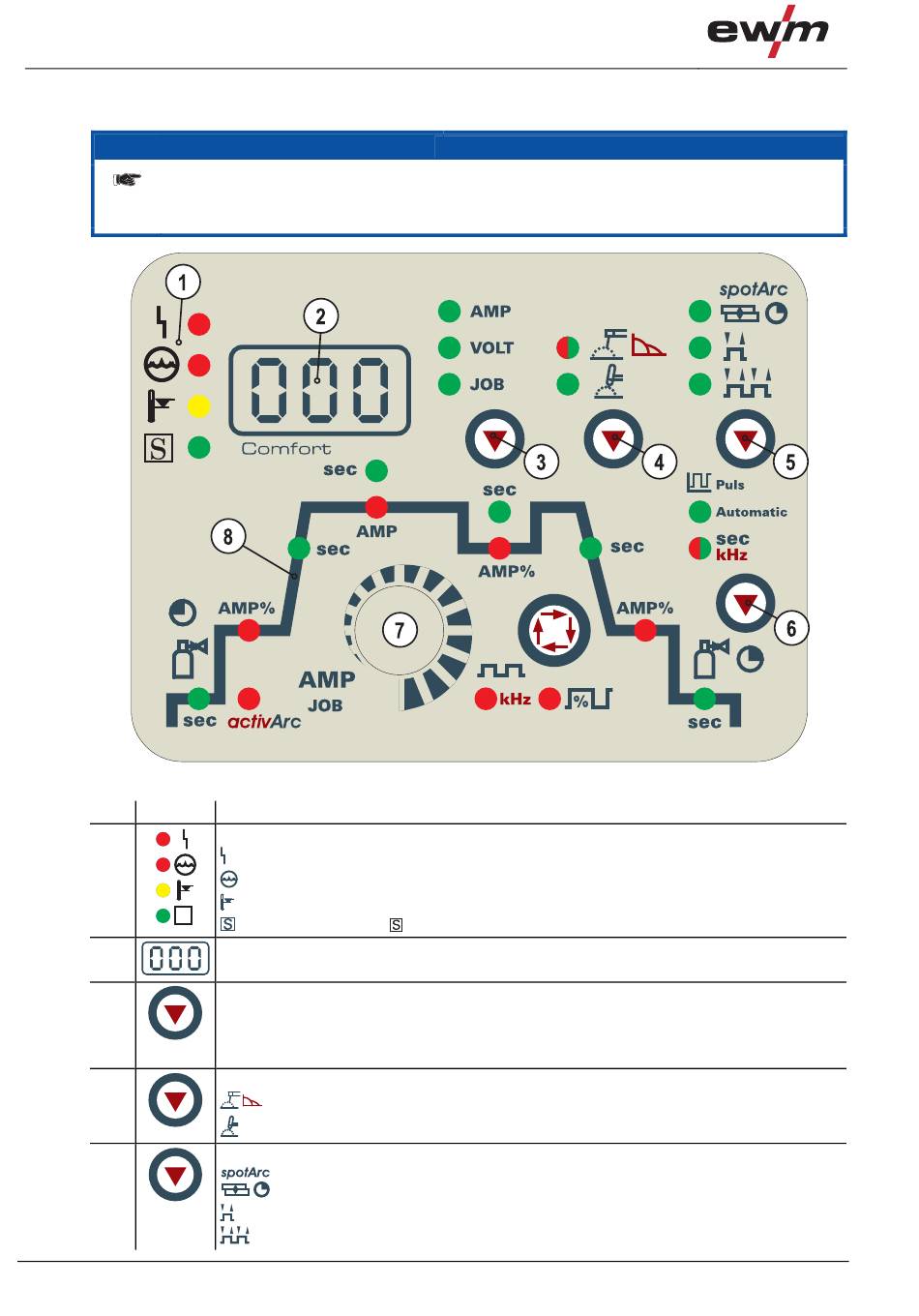

Abbildung 4-3
-Zeichen
099-000097-EW500
05.05.2010
