Danfoss Optyma iCO2 Anwendungsleitfaden Seite 43

Anwendungsrichtlinien
Zusätzlich wird eine äquivalente Rohrlänge von Ø12,7 berechnet, um zu bestätigen, dass die Kältemittelfüllmenge kleiner ist als die
maximale Kältemittelfüllmenge.
Ø12,7 äquivalente Rohrlänge = Kältemittelmenge Rohrleitung ( )/0,098 = 23,6 (m) .................... (b)
Berechnen Sie die Kältemittelfüllmenge bei einer Gesamtleistung der angeschlossenen Kühlereinheiten von 16 ( ).
Kältemittelfüllmenge = 10,2 (kg) + 16 ( ) × 0,2 (kg/ ) + 2,3 (kg) = 15,7 (kg) .................................... (c)

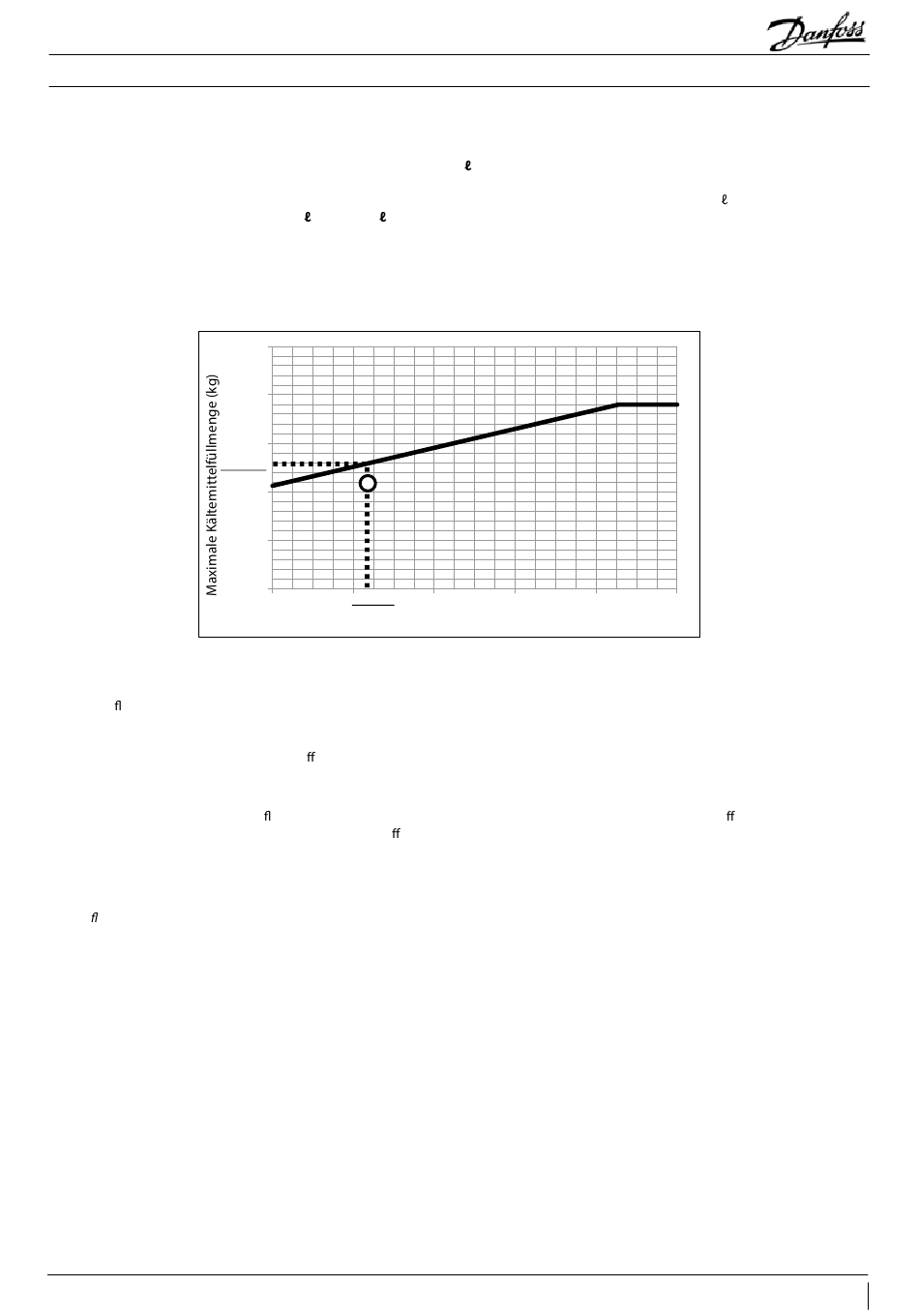

Das Verhältnis zueinander ist in Abb. 28 dargestellt unter der Ø12,7 äquivalenten Rohrlänge (b), Kältemittelfüllmenge (c) und maximale
Kältemittelfüllmenge. Bei Kältemittelfüllmenge: 15,7 kg ist kleiner als die maximale Kältemittelmenge: 17,9 kg, 15,7 kg werden
als Kältemittelfüllmenge angenommen. (Bei berechneter Kältemittelfüllmenge größer oder gleicher der maximalen Kältemittelmenge
ist die maximale Kältemittelmenge einzufüllen.)
Abb. 28
5.6.6 Einfüllen des Kältemittels bei angehaltenem Verdichter
• Füllen Sie üssiges Kältemittel über den Mitteldruck-Serviceanschluss der Behältereinheit ein.
• Wenn die Einheit eingeschaltet ist, schalten Sie die Stromversorgung aus. Drehen Sie den DIP-Schalter SW5-7 auf ON (nach oben) und
schalten Sie die Stromversorgung der Einheit ein. Die elektronischen Expansionsventile und Magnetventile (SVHG1, SV-OIL1-2, SV-INJ1,
EEVG, EEVSC und EEV-LB1) in der Einheit ö nen sich. Drehen Sie nach den Arbeiten den DIP-Schalter SW5-7 auf OFF (nach unten).
5.6.7 Einfüllen des Kältemittels in den Kreislauf bei laufendem Verdichter
• Füllen Sie bei laufendem Verdichter üssiges Kältemittel über den Serviceanschluss auf der Niederdruckseite ein. Ö nen Sie nach Betreiben
des Verdichters das Ventil an der Flasche schrittweise. (Ö nen Sie das Ventil nicht schnell. Dies könnte zu einem Flüssigkeitsrücklauf und
damit zu Störungen an der Einheit führen.)
Hinweis:
Eine Überladung mit Kältemittel kann zu einem Rücklauf der Flüssigkeit aus dem Mitteldrucksammler führen. Achten Sie während des Betriebs
des Ver üssigungssatzes darauf, dass die Überhitzung in der Verdichter-Kurbelwanne mindestens 10 Kelvin beträgt (Überhitzung in Verdichter-
Kurbelwanne – Sättigungstemperatur des Mitteldruckfühlers).
© Danfoss | Climate Solutions | 2023.11
5. Empfehlungen für die Systemkonstruktion
30
25
20
17,9 kg
15,7 kg
15
10
5
23,6 m
0 20
Ø12,7 gleiche Rohrlänge (m)
40 60 80 100
AB408540130380de-000201
43
