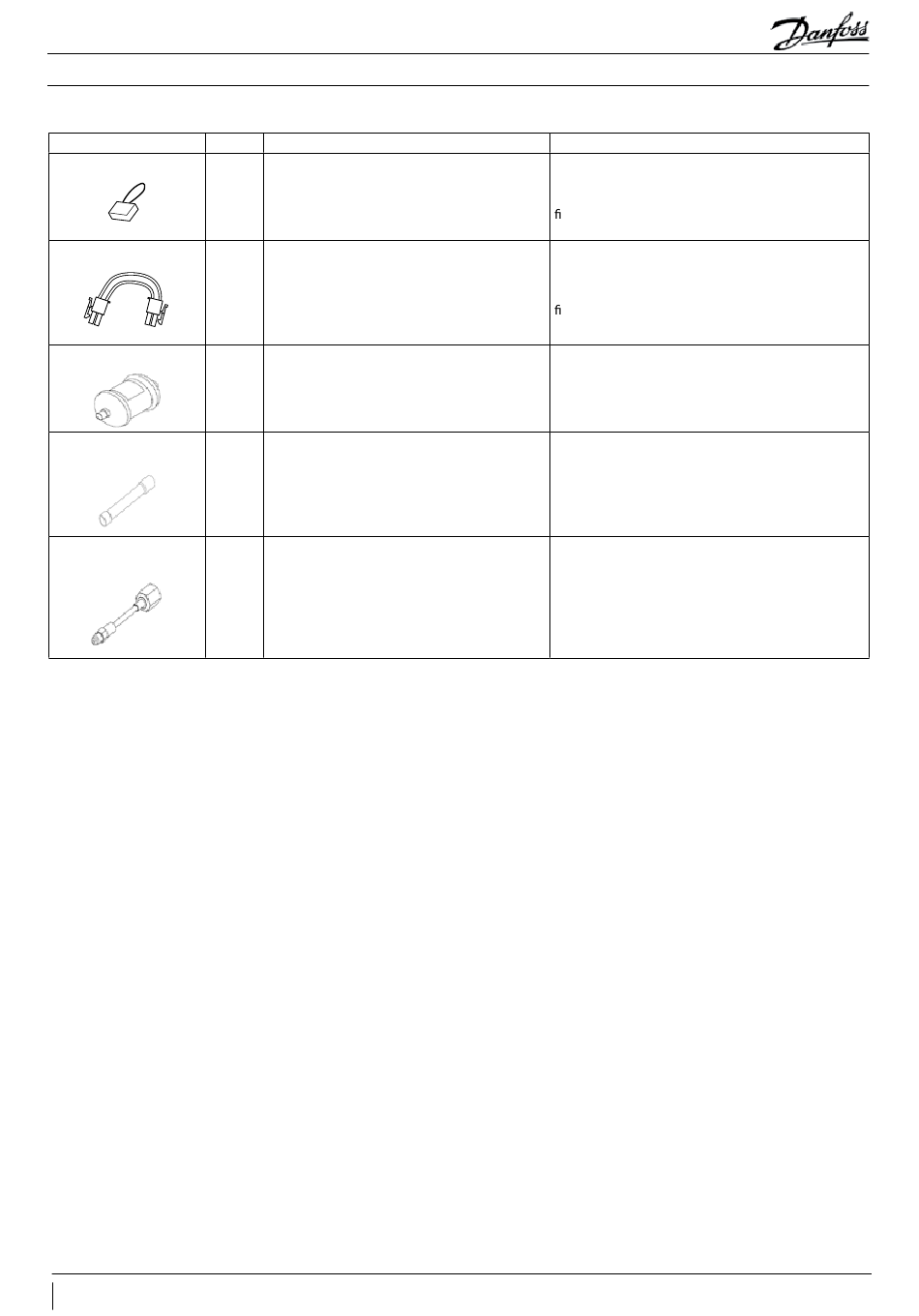

Anwendungsrichtlinien
Zubehör
Name
Verdrahtung
Verdrahtung
Trockner
Reduzierstück
(für Trockner)
Reduzierstück
(für Serviceanschluss)
18
AB408540130380de-000201
2. Produktbeschreibung
Menge Einbauposition
Schließen Sie diese an CNG1, 2 oder CNS3
3 auf der Leiterplatte der Außeneinheit an,
wenn externe Eingänge verwendet werden.
Wenn Sie externe Ausgänge verwenden,
schneiden Sie den Kabelbaum in der Mitte
durch, um Anschlusspaare herzustellen,
2
und schließen Sie diese an CNH, CNY,
CNZ1 und CNZ2 auf der Leiterplatte
der Außeneinheit an.
In die Flüssigkeitsleitung einbauen.
Der Durchmesser des Trocknerrohrs muss
1
mit einem Reduzierstück reduziert werden,
um die Flüssigkeitsleitung anzuschließen.
2 Mit Trocknerrohr verbinden.
Verwendung für Luftdichtigkeitsprüfung
3 und zum Vakuumieren. Verbindung
mit dem Serviceanschluss.
Diese sind an der Regelbox mit Klebebändern
befestigt.
Informationen zur Verwendung der Verkabelung
nden Sie in der „Betriebsanleitung für externen
Ausgang Kabelbaum", Seite 47.
Diese sind an der Regelbox mit Klebebändern
befestigt.
Informationen zur Verwendung der Verkabelung
nden Sie in der „Betriebsanleitung für externen
Ausgang Kabelbaum", Seite 48.
Dieses ist an der Grundplatte der Einheit
mit Klebebändern befestigt.
Diese sind an der Grundplatte der Einheit
mit Klebebändern befestigt.
Diese sind an der Grundplatte der Einheit
mit Klebebändern befestigt.
Bei Verwendung des Reduzierstücks siehe
Seite 12–13 der Anleitung „Lecksuche"
und „Evakuierung".
