Anwendungsrichtlinien
5.6.4 Maximale Kältemittelfüllmenge
Vergewissern Sie sich, dass die in Schritt 5.6.3 berechnete Kältemittelfüllmenge nicht größer ist als die maximale Kältemittelfüllmenge.

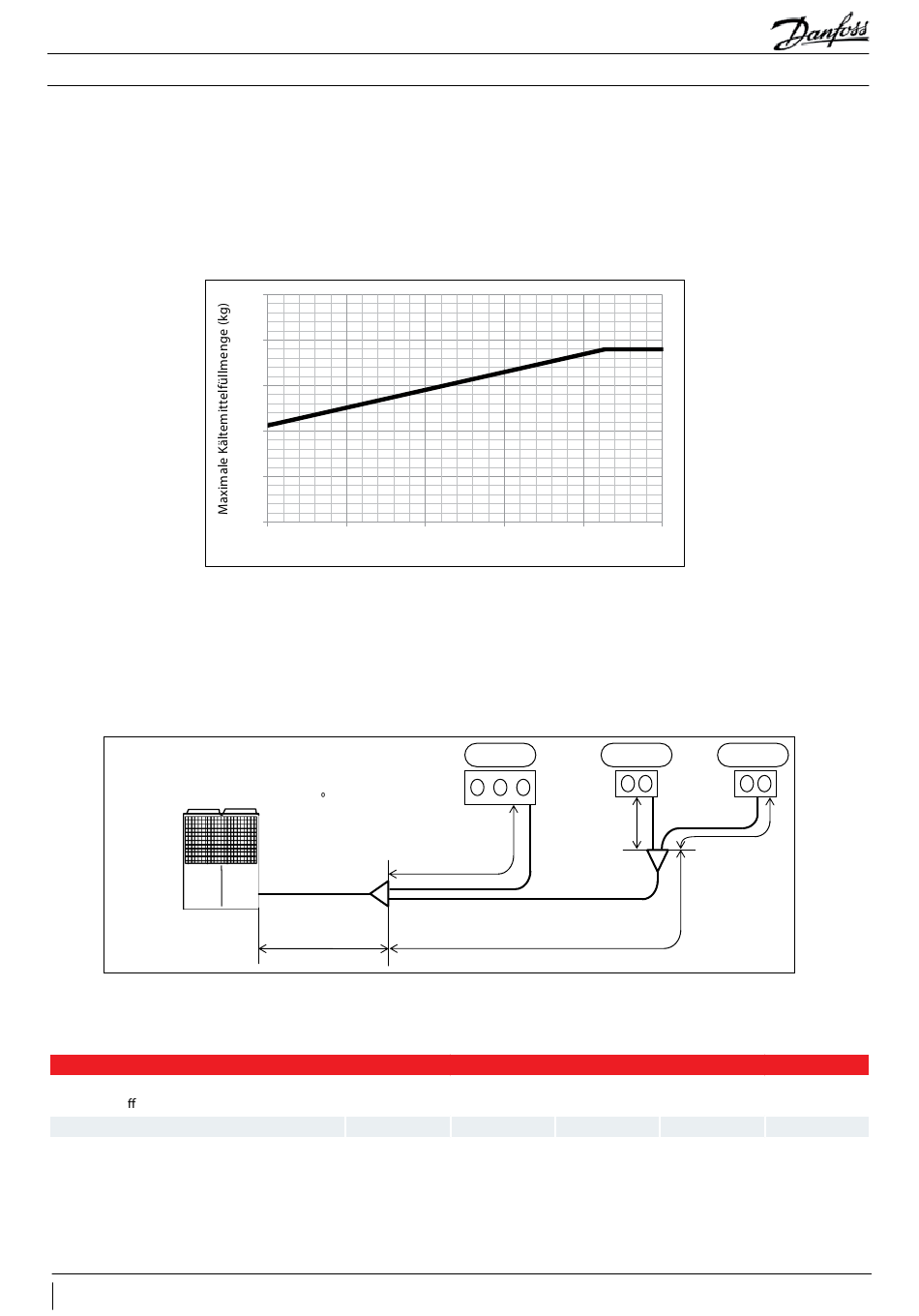

Die maximale Kältemittelfüllmenge erhalten Sie von der Ø12,7 äquivalenten Rohrlänge sowie Abb. 26. Berechnen Sie die Ø12,7 äquivalente
Rohrlänge aus Abb. 26 mit folgender Gleichung.
Die maximale Kältemittelfüllmenge wird nicht mit der Einstellung der Verdampfungstemperatur geändert.
Ø12,7 äquivalente Rohrlänge (m) = Kältemittelmenge der Rohrleitung (kg)/Zusätzliche Füllmenge/m von Ø12,7 (kg/m)
Wenn die in Schritt 5.6.3 berechnete Kältemittelfüllmenge kleiner als die maximale Kältemittelmenge ist, füllen Sie die in Schritt 5.6.3
berechnete Kältemittelmenge ein.
Wenn die in Schritt 5.6.3 berechnete Kältemittelfüllmenge größer oder gleich der maximalen Kältemittelfüllmenge ist, füllen Sie
die maximale Füllmenge des Kältemittels auf.
5.6.5 Berechnungsbeispiel – Ermittlung der Kältemittelfüllmenge
Verflüssigungssatz
OP-UPAC015COP04E
(Einstellung Verdampfungstemperatur: -10 C)
Abb. 27
Bei dem oben genannten Rohrleitungssystem ergibt die folgende Berechnung der Kältemittelfüllmenge der Rohrleitung 6,3 kg.
Kältemittelmenge Rohrleitung = 0,098 (kg/m) × 10 (m) + 0,054 (kg/m) + (10 (m) + 10 (m)) + 0,025 (kg/m) × (5 (m) + 5 (m)) =
2,3 kg..................... (a)
Kältemittelrohrgröße × Wandstärke
(Bei Werksto : C1220 1/2H)
Zusätzliche Füllmenge (kg/m)
42
AB408540130380de-000201
5. Empfehlungen für die Systemkonstruktion
30
25
20
15
10
5
0
20
Ø12,7 gleiche Rohrlänge (m)
Abb. 26
Maximale Kältemittelfüllmenge
Flüssigkeitsrohr
Ø12,7×10m
Zusätzliche Füllmenge/m Kältemittelleitung (Flüssigkeitsleitung)
Ø6,35 × t0,5
0,025
40
60
80
Niederdruck-
gerät
Flüssigkeitsrohr
Ø6,35×5m
Flüssigkeitsrohr
Ø9,52×10m
Flüssigkeitsrohr
Ø9,52×10m
Ø9,52 × t0,8
Ø12,7 × t1,0
0,054
0,098
100
Niederdruck-
Niederdruck-
gerät
gerät
Flüssigkeitsrohr
Ø6,35×5m
Ø15,88 × t1,2
Ø19,05 × t1,4
0,155
