2. Ölmenge für Rohrleitungen des Ver üssigungssatzes
• Diese wird auf der Grundlage der Spezi kationen für den Anschluss der Gasleitung (Rohrgröße) und der Länge jeder Leitung berechnet.
Wenn kein Abzweigrohr verwendet wird, die Länge des Rohrs zum entferntesten Niederdruckgerät als Rohrlänge wählen. Wird ein
Abzweigrohr verwendet, nehmen Sie die Summe der Rohrlänge zum Rohranschluss des am weitesten entfernten Niederdruckgeräts von
der ersten Abzweigung und die Rohrlänge zum Rohranschluss des am zweitweitesten entfernten Geräts als Rohrlänge. Ein Beispiel für die
Berechnung bei abzweigenden Rohren ist unten dargestellt.

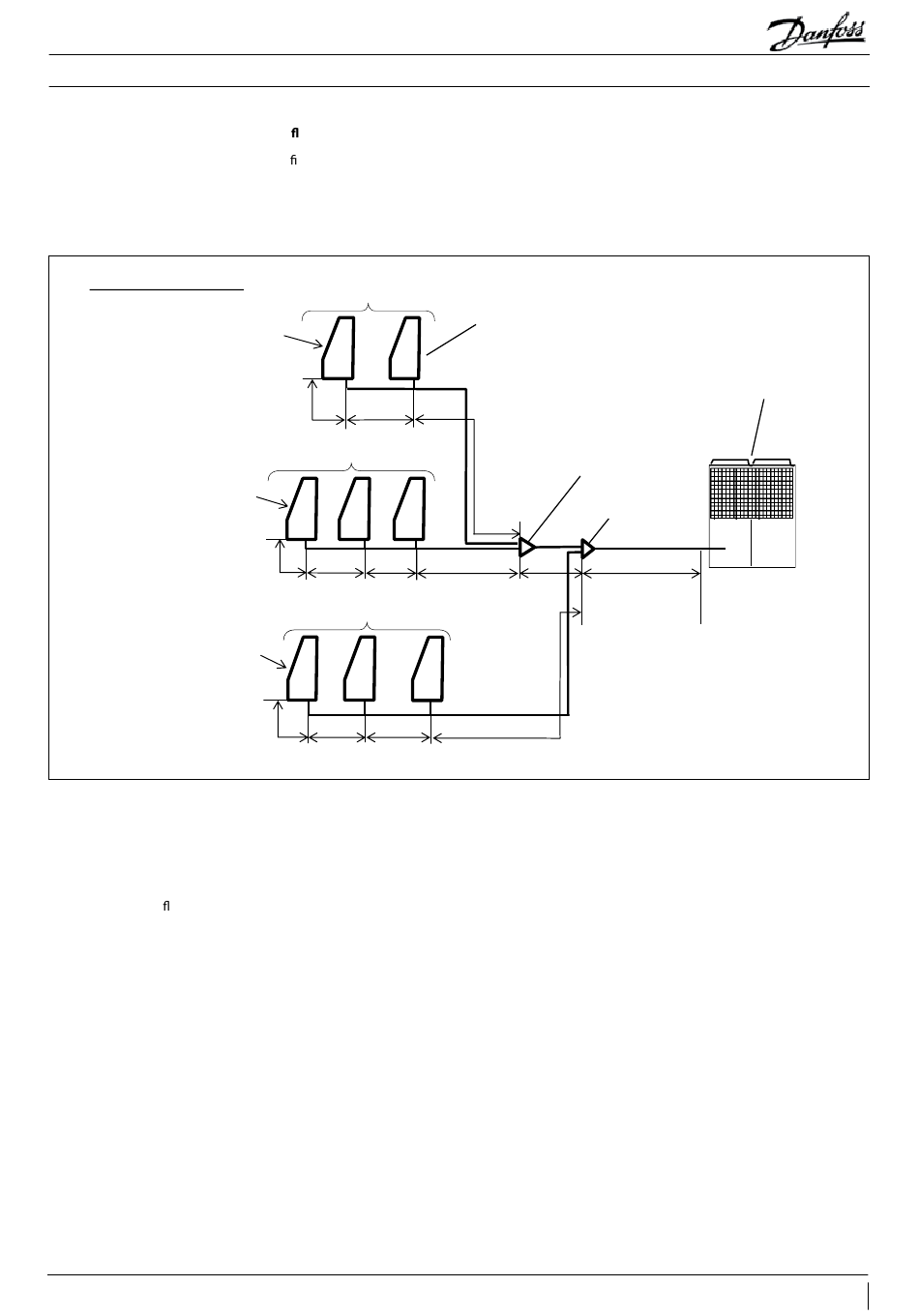

Berechnungsbeispiel
Entferntestes Gerät in Gruppe a
Entferntestes Gerät in Gruppe b
Entferntestes Gerät in Gruppe c
Abb. 22
• Die für die Berechnung der Ölmenge erforderlichen Angaben hängen von der weitesten Entfernung von der ersten Abzweigung ab.
Entferntestes Gerät in Gruppe a: LA = L2 + La1 + La2 + La3
Entferntestes Gerät in Gruppe b: LB = L2 + Lb1 + Lb2 + Lb3 + Lb4
Entferntestes Gerät in Gruppe c: LC = Lc1 + Lc2 + Lc3 + Lc4
Wenn LB > LC > LA muss die Ölmenge für die Rohrleitungen aus LB und LC berechnet werden.
• Ölmenge für Ver üssigungssatz Rohrleitungen = (Ölmenge/Einheitslänge der L1-Leitung) × L1 (m) + (Ölmenge/Einheitslänge
der L2-Leitung) × L2 (m)
+ (Ölmenge/Einheitslänge der Lb1-Leitung) × Lb1 (m) + (Ölmenge/Einheitslänge der Lb2-Leitung) × Lb2 (m)
+ (Ölmenge/Einheitslänge der Lb3-Leitung) × Lb3 (m) + (Ölmenge/Einheitslänge der Lb4-Leitung) × Lb4 (m)
+ (Ölmenge/Einheitslänge der Lc1-Leitung) × Lc1 (m) + (Ölmenge/Einheitslänge der Lc2-Leitung) × Lc2 (m)
+ (Ölmenge/Einheitslänge der Lc3-Leitung) × Lc3 (m) + (Ölmenge/Einheitslänge der Lc4-Leitung) × Lc4 (m) ............ (a)
© Danfoss | Climate Solutions | 2023.11
5. Empfehlungen für die Systemkonstruktion
Gruppe a
La3
La2
Ø9,52
Ø9,52
1 m
3 m
Gruppe b
Lb4
Lb2
Lb3
Ø9,52
Ø9,52
Ø12,7
1 m
3 m
10 m
Gruppe c
Lc4
Lc3
Lc2
Ø9,52
Ø9,52
Ø12,7
1 m
1 m
10 m
Niederdruckgerät
La1
Ø15,88
10 m
Zweiter Anschluss
Lb1
L2
Ø15,88
Ø15,88
10 m
10 m
Lc1
Ø15,88
10 m
Verflüssigungssatz
OP-UPAC015COP04E
Erster Anschluss
L1
Ø19,05
40 m
AB408540130380de-000201
