Anwendungsrichtlinien
Rohrleitungsarbeiten vor Ort
1. Rohrdurchmesser
Bereiten Sie die Kältemittelleitungen vor Ort vor. Die Rohrverbindungen erfolgen wie unten dargestellt.
Rohrdurchmesser
Rohrdurchmesser

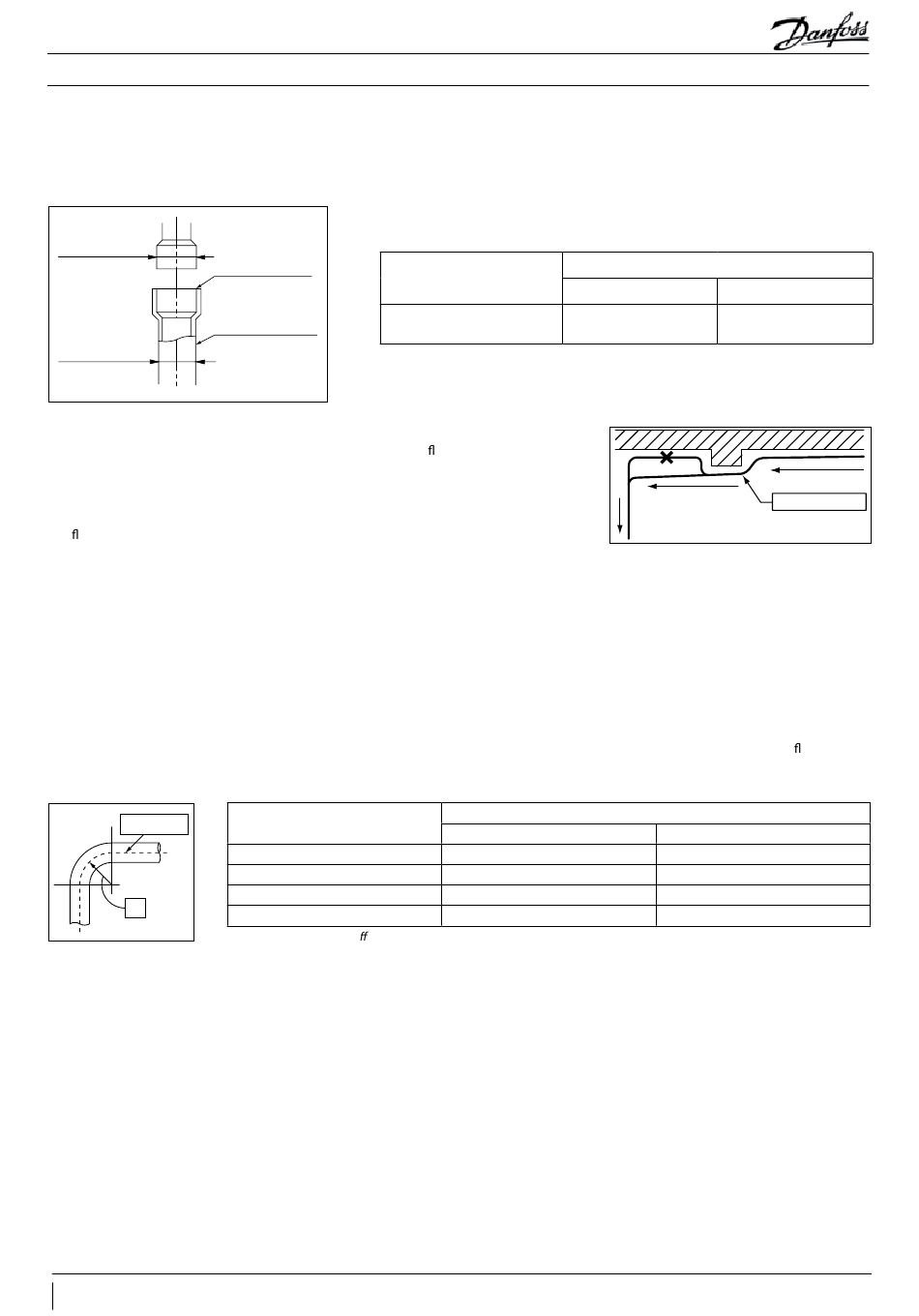

Abb. 16
2. Saugrohr
• Im Normalfall wird die Rohrgröße am Anschluss des Ver üssigungssatzes an den
Durchmesser des Kupferrohrs angepasst.
• Sorgen Sie am seitlichen Verlauf des Saugrohrs für ein Abwärtsgefälle (1/200 bis 1/250).
Für einen reibungslosen Rücklauf des Schmieröls keine Flüssigkeitsfalle am seitlichen
Verlauf des Abschnitts bereitstellen. Bei Höhenunterschieden von über 5 m zwischen dem
Ver üssigungssatz und dem Niederdruckgerät eine kleine Flüssigkeitsfalle einbauen.
3. Flüssigkeitsleitung
• Installieren Sie das Flüssigkeitsmagnetventil kurz vor dem Expansionsventil.
• Wenn die Flüssigkeitsleitungen durch externe Wärmequellen überhitzt werden, entsteht Flashgas, wodurch die Kälteleistung verringert
wird. Verlegen Sie die Flüssigkeitsleitungen an einem möglichst kühlen Ort. Isolieren Sie die Leitungen, wenn sie an einem Ort mit hoher
Temperatur verlaufen.
4. Rohrbiegung
Beim Biegen eines Rohrs ist es notwendig, eine mögliche Verdünnung der Rohrwand durch Biegen zu verhindern, wobei der Biegeradius
R das 4-fache des Rohraußendurchmessers oder mehr, gemessen an der Mittellinie des gebogenen Rohrs, beträgt.
Wenn ein Rohr gebogen wird, kann dies zu Faltenbildung, geringerer Wandstärke oder erhöhtem Widerstand im Kältemittel uss führen.
Es wird empfohlen, den Rohrbiegeradius R auf das 3-fache des Rohraußendurchmessers oder mehr an der Mittellinie des gebogenen
Rohrs einzustellen.
Mittellinie
R
Abb. 17
28
AB408540130380de-000201
4. Installation
Maße
Rohranschluss
mit Muffen
Typ
Rohrleitung vor
Ort vorbereitet
*Es wird die Rohrwandstärke von C1220T 1/2H dargestellt.
Rohr-Außendurchmesser (mm)
Ø12,7
Ø15,88
Ø19,05
Ø25,4
* Im Fall von Rohrwerksto : C1220T 1/2H.
OP-UPAC015COP04E
Mit Biegung
1,0 oder mehr
1,2 oder mehr
1,4 oder mehr
1,8 oder mehr
Durchmesser Anschlussrohr (Beispiel) (mm)
Saugrohr Flüssigkeitsrohr
Ø19,05 (Löten) Ø12,7 (Löten)
Gefälle
Wandstärke (mm)
Ohne Biegung
0,8 oder mehr
1,0 oder mehr
1,2 oder mehr
1,8 oder mehr
© Danfoss | Climate Solutions | 2023.11
Gefälle
Ölfalle beseitigen.
