Anwendungsrichtlinien

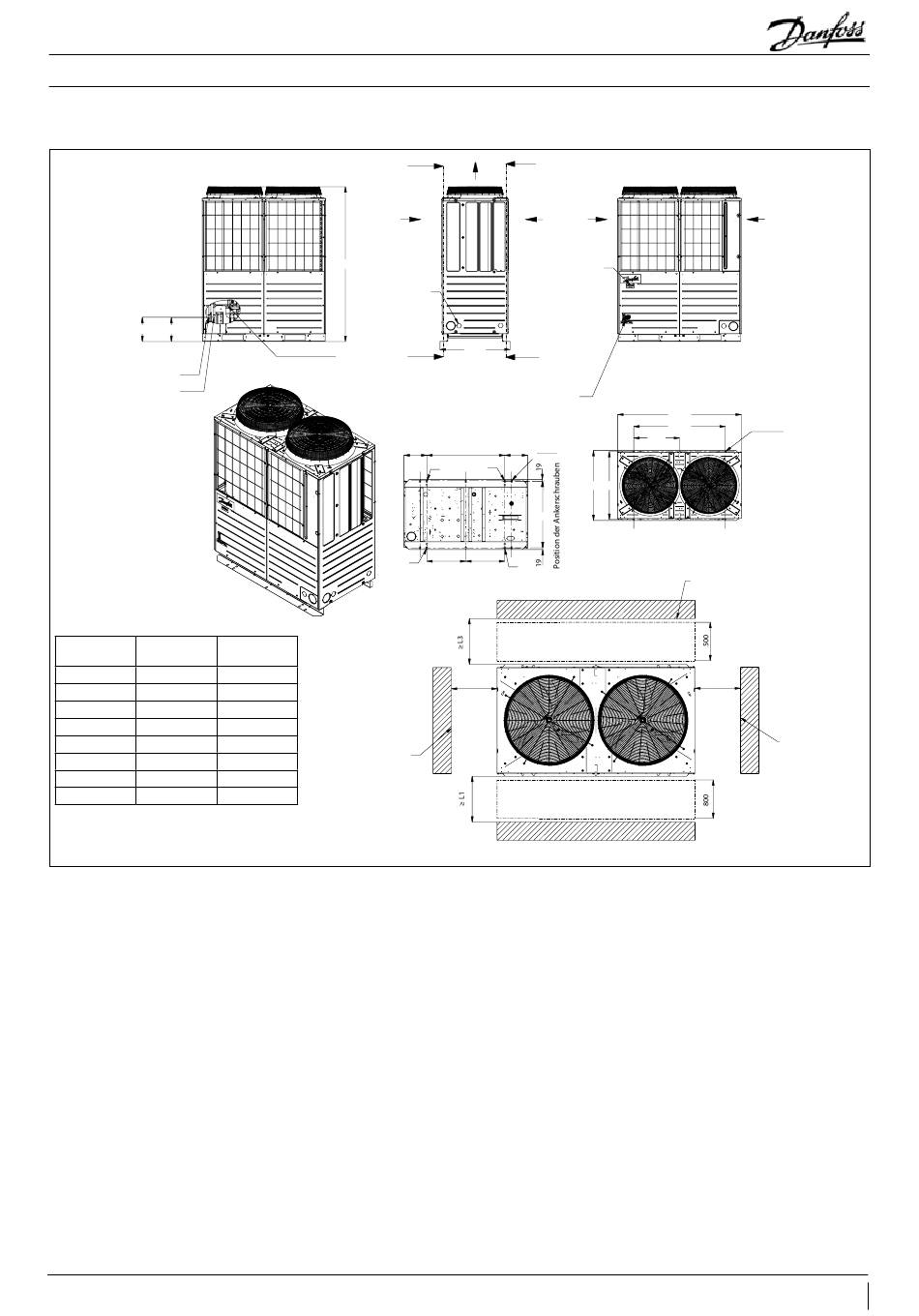

2.5 Abmessungen
264.4 261.6
RÜCKANSICHT
ABSCHNITT X-X
Saugrohr
Flüssigkeitsrohr
ISO-ANSICHT
Installations-
I
beispiel
L1 800
L2 10
L3 800
L4 100(*)
H1 1500
H2 Unbegrenzt
H3 1000
H4 Unbegrenzt
*Achten Sie auf einen Mindestabstand von 100 mm,
wenn die Einheit in der Nähe einer Wand aufgestellt
werden soll. Wird die Einheit in Reihe installiert, sind
10 mm zum nächsten Gerät ausreichend.
© Danfoss | Climate Solutions | 2023.11
2. Produktbeschreibung
LUFT-
EINLASS
1691.5
Netzkabel-
eintritt
Schauglas
*4 Befestigungen M10*
II
800
10
800
500
1500
Wandhöhe ≤ H2
Unbegrenzt
1000
Unbegrenzt
LUFTAUSLASS
Z X
LUFT-
EINLASS
Prüfanschluss für
7-Segment-Display
764
Z X
ANSICHT RECHTS
Anschlussklemmleiste
Netzkabel
28 X 14
250 850 250
10 Befestigungen
F
F
726
425 425
F
F
Wartungsbereich
≥ L2
Wartungsbereich
FRONTANSICHT
ABSCHNITT Z-Z
1350
1000 28 X 14
500
6 Stellen
764 740
DRAUFSICHT
Wandhöhe ≤ H3
≥ L4
1. Alle Abmessungen sind in mm angegeben
2. Maße nicht maßstabsgetreu
