Danfoss Optyma iCO2 Anwendungsleitfaden Seite 10

Anwendungsrichtlinien

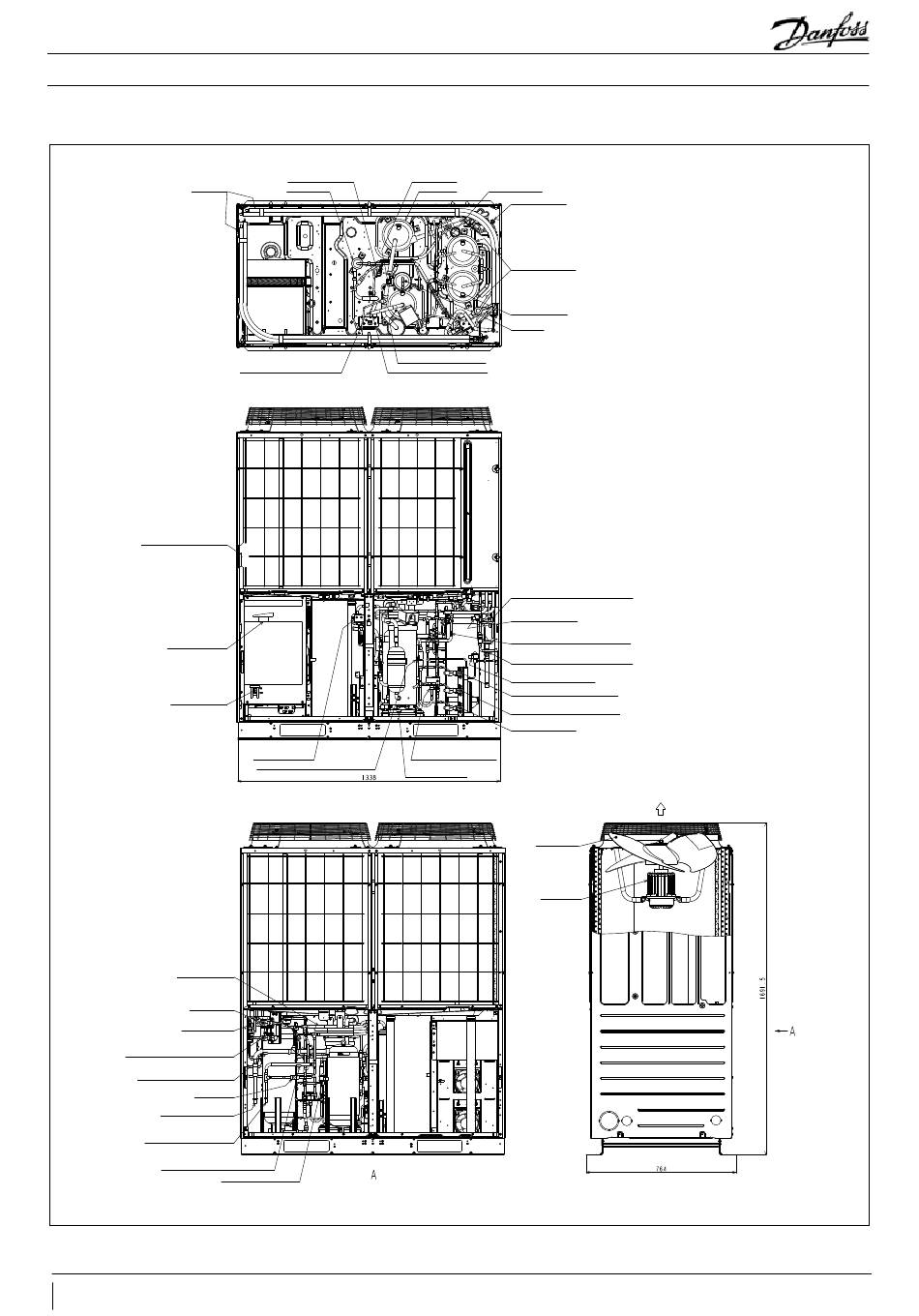

2.4 Bauplan
Gaskühler
Außenlufttemperaturfühler
7-Segment-Display
Betriebsschalter
Unterkühlregister
Absperrventil
Sicherheitsventil
Serviceanschluss Niederdruckseite
Temperaturfühler Saugrohr
Schauglas
Eintritt Kältemittelgas
ø19,05 Kupferrohr,
Lötanschluss
Austritt flüssiges Kältemittel
ø12,7 Kupferrohr,
Lötanschluss
Temperaturfühler Flüssigkeitsleitung
10
AB408540130380de-000201
2. Produktbeschreibung
Hochdruckschalter
Ölabscheider
Magnetventil für Ölrückführung
Magnetventil
für Heißgasbypass
Temperaturfühler Einspritzung
EEV für Unterkühlregister
Ölstandsensor
Temperaturfühler
Unterkühlregister
Akkumulator
Niederdruckfühler
Mitteldrucksammler
Mitteldruckfühler
Ölbehälter
Scroll-/Rollkolbenverdichter
Temperaturfühler Druckseite
Temperaturfühler Eintrittstemperatur
Mitteldrucksammler
EEV für Eintritt
Mitteldrucksammler
Temperaturfühler Gaskühler (Eintritt)
Temperaturfühler Gaskühler (Austritt)
EEV für Flüssigkeitsbypass
Serviceanschluss Hochdruckseite
Serviceanschluss Mitteldruckseite
Serviceanschluss Öl
Magnetventil für
Mitteldruckeinspritzung
Temperaturfühler
Verdichter Ölsumpf
Lüfterblatt
Lüftermotor
Luftaustritt
Alle Abmessungen in mm
