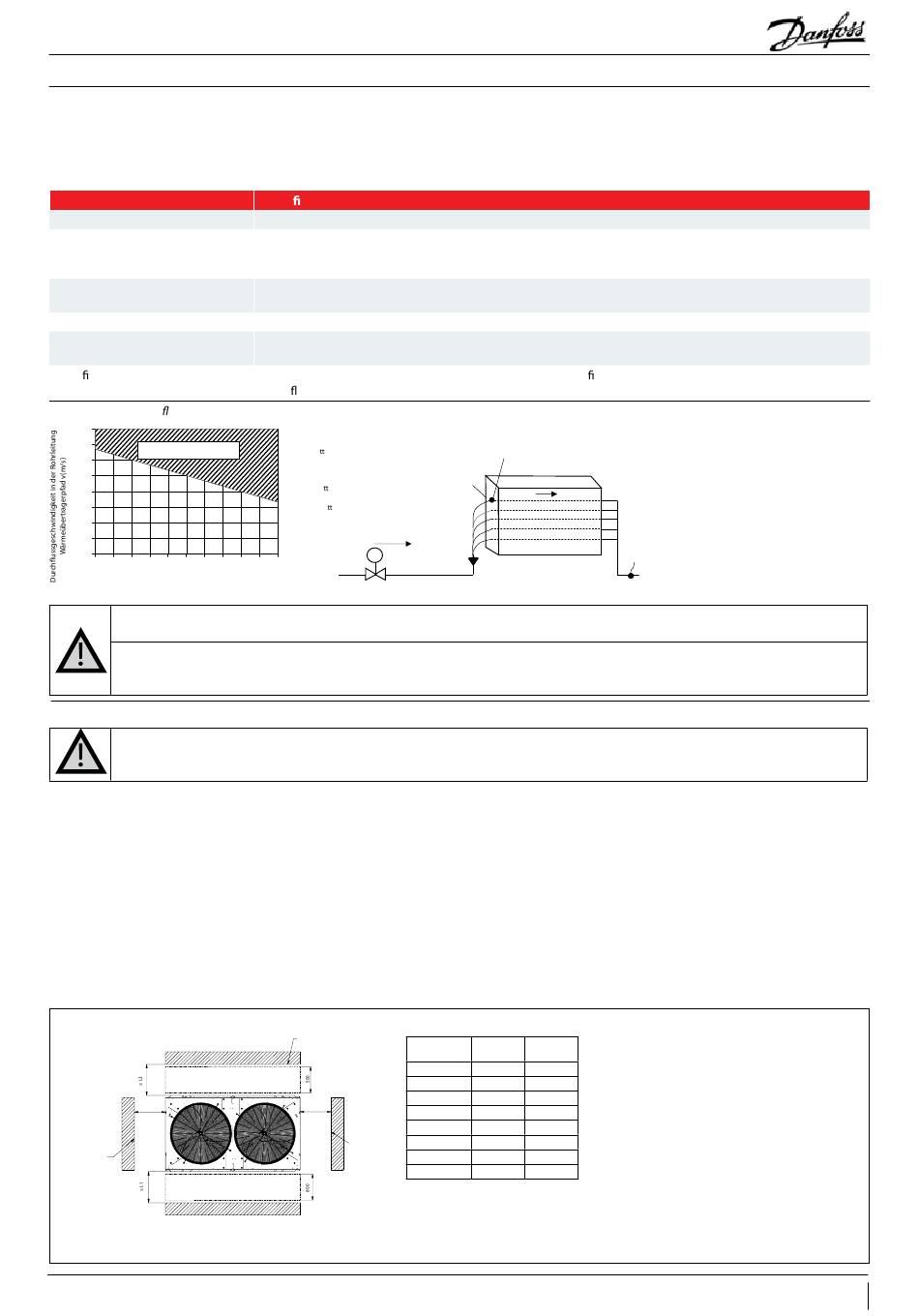

Danfoss Optyma iCO2 Anwendungsleitfaden Seite 23

Anwendungsrichtlinien
3.2 Gerät für den Anschluss an der Niederdruckseite
Geräte (Kühlmöbel usw.) für den Anschluss an der Niederdruckseite des Verflüssigungssatzes entsprechend der folgenden Tabelle
auswählen und anschließen.
Artikel
Anzahl anschließbarer Einheiten
Last
Minimale Last während des
Betriebs
Modulregler
Expansionsventil
Spezi kationen des
Wärmeübertragers
Bereich der Gasdurch ussgeschwindigkeit am Verdampferaustritt im Nennbetrieb.
1,6
1,4
Bereich Ölrückführung
1,2
1,0
0,8
0,6
0,4
0,2
0,0
-45 -40 -35 -30 -25 -20 -15 -10 -5
Verdampfungstemperatur T(ºC)
Abb. 7
Installieren Sie den Fehlerstromschutzschalter am Stromkreis, um eine sicherere Schutzfunktion zu gewährleisten. Sie
verhindert einen Stromschlag im Falle eines Erdschlusses.
Reinigungslösungen von Gaskühlern oder Frostschutzlösungen dürfen nicht in die Kanalisation gelangen, sondern müssen
gemäß den geltenden Gesetzen entsorgt werden. Wenden Sie sich für weitere Informationen an Ihren Händler oder den
Kundendienst des Herstellers.
3.3 Installationsort und Befestigungen
Achten Sie darauf, dass die Installationsorte sicher sind.
Ein Kurzschluss oder eine Unterbrechung des Luftstroms kann zu Fehlern am Verdichter oder an elektrischen Geräten führen.
Installieren Sie das Gerät auf einer ebenen Oberfläche, wo Luft um das Gerät zirkulieren kann und das Gerät ordnungsgemäß
funktioniert.
Installieren Sie das Gerät daher nicht an folgenden Orten:
• In staubiger Umgebung
• Orte mit brennbaren Gasen
• Orte, an denen das Gerät Spritzwasser, Öltropfen (Maschinenöl), viel Dampf oder längerer direkter Sonneneinstrahlung ausgesetzt ist.
• Bereiche mit stark ätzender Atmosphäre
• Die Einheit in Gebieten mit viel Schnee, Wind und Gewittern so installieren, dass der Betrieb der Einheit nicht beeinträchtigt ist. Wenn
sich an den Füßen Schnee ansammelt, kann dies die Messung der Außenlufttemperatur verfälschen.
• Bereiche mit großen Spannungsschwankungen
• Orte, an denen sich ein Generator elektromagnetischer Wellen befindet
• Gerät so zu platzieren, dass es keine Laufwege, Türen, Fenster usw. blockiert bzw. ein Hindernis darstellt.
Wartungsbereich
≥ L2
Wandhöhe ≤ H2
Wartungsbereich
Abb. 8
© Danfoss | Climate Solutions | 2023.11
3. Anwendungsbereich
Spezi kationen
1–8 Einheiten
Bestimmen Sie die Leistung von Innengeräten (Kühlmöbel usw.), die an die Niederdruckseite der Kühleinheit
angeschlossen sind, so dass die Gesamtnennleistung dieser Einheiten bei über 50 % und unter 100 % der Leistung
der Kühleinheit liegt
Wenn zwei oder mehr Innengeräte angeschlossen sind und diese durch das Thermostat ausgeschaltet werden,
müssen sie so angeordnet werden, dass sie mit über 50 % der Nennleistung der Kühleinheit arbeiten.
Verwenden Sie spezielle Modulregler und Expansionsventile, die von Danfoss empfohlen werden
Wählen Sie einen geeigneten Durchmesser (Kälteleistung) für das elektronische Expansionsventil.
Empfehlung (Beispiel) ... wenn 3 Einheiten an der Niederdruckseite angeschlossen sind: AKV 10P4
Wählen Sie in der folgenden Abbildung die Spezi kationen aus, bei denen die Kältemittel-
Durch ussgeschwindigkeit in den Wärmeübertragerrohren innerhalb des Ölrückführbereichs liegt.
LorG=Q/Δh
v=G/(ρG · n · A)
G: Kältemi elmenge im Kreislauf (kg/s)
Q: Leistung (kW)
Δh: Enthalpie (kJ/kg)
v: Durchflussgeschwindigkeit pro Durchgang (m/s)
3
ρG: Kältemi eldichte (kg/m )
n: Anzahl der Kreisläufe
A: Querschni sfläche des Rohrs (m 2 )
G (kg/s)
0 5
EEV
Wandhöhe ≤ H3
Installations-
beispiel
≥ L4
Wandhöhe ≤ H4
n
2
A(m )
v(m/s)
VERDAMPFER
(*) Bei der Installation in Reihe ist ein Wartungsraum
von mindestens 800 mm erforderlich. Mehr als
800 mm sind besonders dann praktisch, wenn
I II
Teile des Verflüssigungssatzes inspiziert oder
L1 800 800
ausgetauscht werden müssen.
L2 10 10
Achten Sie darauf, den Wartungsbereich bei
L3 800 800
Rohrleitungsarbeiten frei zu halten. Wenn nicht
L4 100(*) 500
ausreichend Platz Verfügung steht, installieren Sie
eine Erhöhung, um die Leitungen unter dem Gerät
H1 1500 1500
zu verlegen.
H2 Unbegrenzt Unbegrenzt
H3 1000 1000
(*1) Achten Sie auf einen Mindestabstand von
H4 Unbegrenzt Unbegrenzt 100 mm, wenn die Einheit in der Nähe einer
Wand aufgestellt werden soll. Wird die Einheit in
Reihe installiert, sind 10 mm zum nächsten Gerät
ausreichend.
(*2) Ein Abstand von 330 mm ist erforderlich, wenn
das Netzkabel von der L2-Seite eingeführt wird
und die Einheiten in Reihe installiert werden.
3
(kg/m )
ρ
G
AB408540130380de-000201
