Anwendungsrichtlinien
Bereitstellung in schneereicher Region
Sorgen Sie in schneereichen Regionen für folgende Maßnahmen, damit der Lufteintritt und -austritt und der Boden der Grundplatte
nicht eingeschneit werden.
1. Montieren Sie die Außeneinheit auf einem Ständer, der höher ist als die zu erwartende Schneehöhe.
2. Installieren Sie die Einheit unter einem Dachvorsprung oder einem Schneedach (bauseits).
Wenn der Ver üssigungssatz zur Auslieferung mit Seilen angehoben wird, achten Sie darauf, dass der Schwerpunkt
nicht verrutscht. Bei Verlust der Stabilität kann der Ver üssigungssatz herunterfallen.

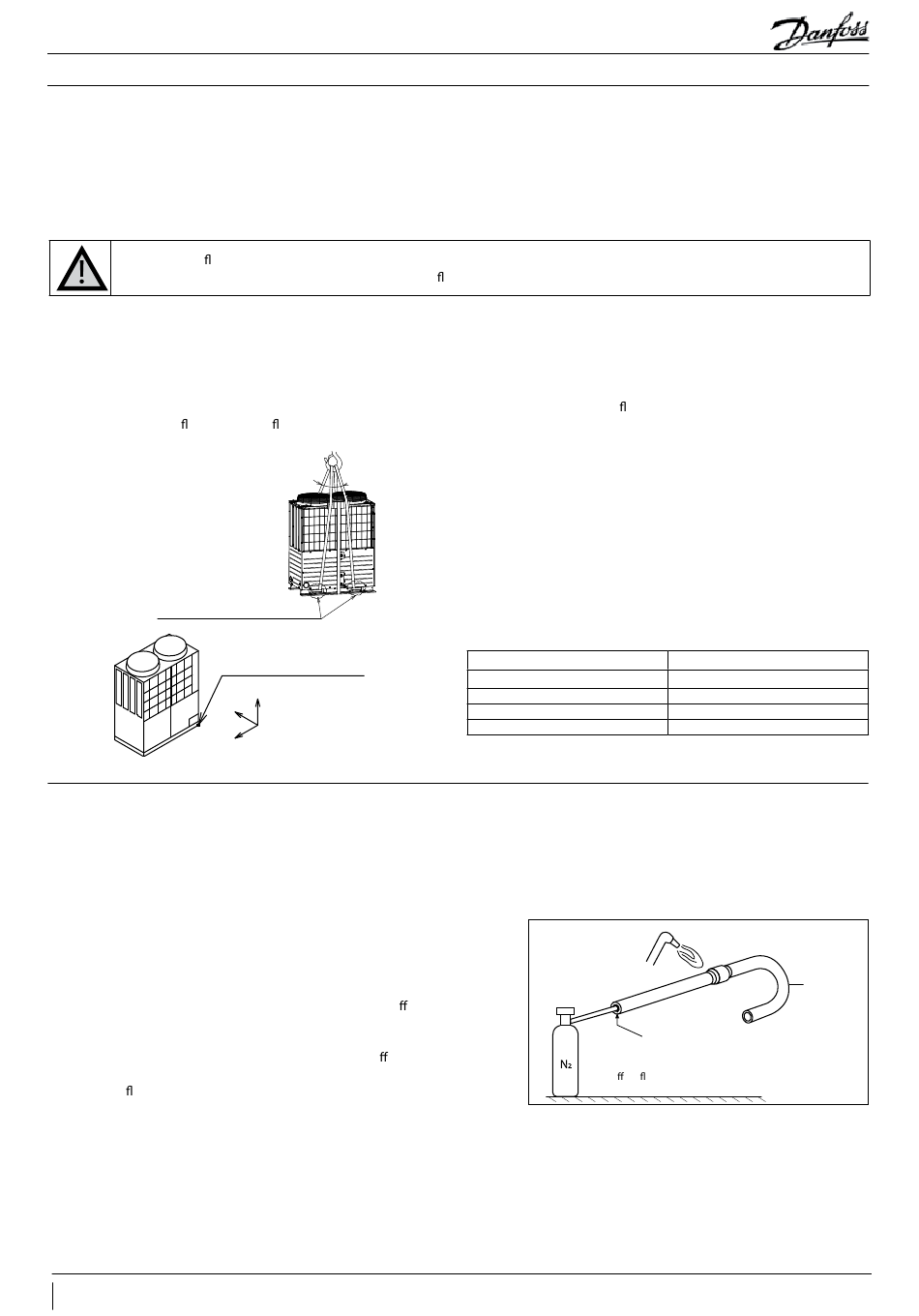

Auslieferung
Bestimmen Sie den Transportweg und liefern Sie die Einheit an den Installationsort, ohne die Verpackung zu entfernen.
Verwenden Sie beim Anheben der Einheit zwei Seile und Schutzpolster, um die von den Seilen andernfalls aufgescheuerten Abschnitte
zu schützen.
HINWEIS:
Achten Sie darauf, die Seile durch die quadratischen Löcher an den Befestigungsbeinen des Ver üssigungssatzes zu führen.
Schützen Sie die Ober ächen des Ver üssigungssatzes, an denen die Seile angebracht sind, mit Verschleißplatten oder Polstern.
Z
Y
X
Quadratische Löcher
(jeweils 2 Stellen vorne und hinten)
Abb. 12
4.4 Vorsicht bei Rohrleitungsarbeiten
1. Allgemeiner Sicherheitshinweis
Wie gut die Verlegung von Kältemittelleitungen geplant und ausgeführt ist, spielt eine entscheidende Rolle für die Leistung, Lebensdauer
oder Ausfälle der Kühleinheit. Planen und führen Sie die Rohrleitungsarbeiten wie unten beschrieben aus.
Planen und führen Sie die Rohrleitungsarbeiten wie unten beschrieben aus.
• Reinigen Sie das Innere des Niederdruckgeräts, der Leitungen
usw. ausreichend, um Schmutz oder Feuchtigkeit zu entfernen,
und trocknen Sie sie vor der Verwendung. Verwenden Sie zum
Schneiden der Kältemittelleitungen immer einen Rohrschneider
und blasen Sie vor dem Anschluss Schmutz mit Sticksto oder Luft
ab. (Vermeiden Sie die Verwendung einer Säge oder eines Schleifers,
da dies viele Späne verursachen kann.)
• Verwenden Sie beim Löten von Rohren eine Sticksto -Spülung,
um Oxidablagerungen zu vermeiden.
• Ist der Ver üssigungssatz niedriger als das Niederdruckteil positioniert,
darf der Höhenunterschied zwischen ihnen höchstens 5 m betragen
beziehungsweise, wenn sie höher angeordnet sind, höchstens 22 m.
Die Länge der dazwischen liegenden Rohrleitungen darf höchstens
100 m betragen. (Wenn der Höhenunterschied oder die Rohrlänge diese
Standards überschreitet, können besondere Maßnahmen erforderlich
sein, wie z. B. die Vergrößerung des Rohrdurchmessers.)
26
AB408540130380de-000201
4. Installation
40° oder weniger
Standard für Schwerpunktlage
Z
Y
X
Schwerpunktlage
Typ
Gewicht (kg)
X (mm)
Y (mm)
Z (mm)
Löten
Brazing
Sticksto gas asche
Nitrogen gas cylinder
Abb. 13
© Danfoss | Climate Solutions | 2023.11
OP-UPAC015COP04E
340
608
342
620
Rohrleitung
Verpackung
Packing
Pipe
