Anwendungsrichtlinien

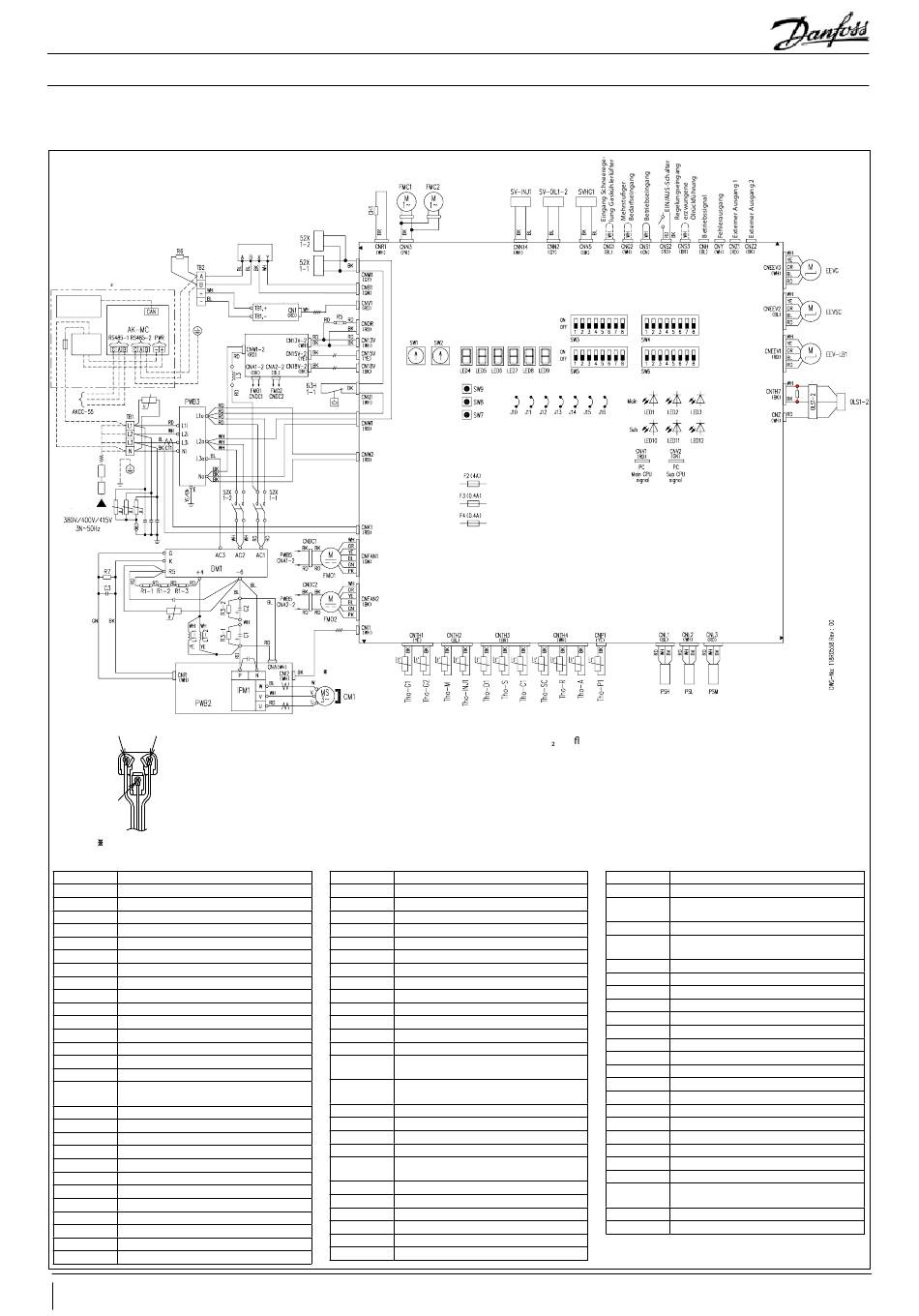

Schaltplan
BAUGRUPPE CO MODULREGLER
Benutzer-
schnittstelle
MMILDS
Modulregler
12 V DC
Leistung
EMV-Filterleiterplatte
Leistungsschalter
für Verkabelung
Erdschluss-
Schutzschalter
Stromquelle
Frequenz-
umrichter-
leiterplatte
V (weiß)
U (rot)
W (blau)
Vergrößerung der
Verdichterklemmen
Symbol Name
C1,2 Elektrolytkondensator
C3 Filterkondensator
CH1 Kurbelwannenheizung
CM1 Verdichtermotor
CNA-Z Anschluss
CT1 Verdichterstrom
DM1 Diodenmodul
EEVG EEV für Eintritt Mitteldrucksammler
EEV-LB1 JEEV für Flüssigkeitsbypass
EEVSC EEV für Unterkühlregister
F Sicherung
FMC1,2 Kühllüfter Frequenzumrichter
FMO1,2 Lüftermotor
IPM1 Intelligentes Leistungsmodul
J10 Ersatz
J11,12 Versorgungsspannung,
Spannungsumschaltung
J13
Umschaltung Signaltyp externer Eingang
J14~16 Ersatz
L1-1,2 Gleichstromdrossel
L3 Drossel
LED1 Netz, Überprüfung (rot)
LED2
Netz, normal (grün)
LED3 Netz, Service (grün)
LED4~6 7-Segment-LED (Funktionsdisplay)
LED7~9 7-Segment-LED (Datenanzeige)
LED10 Sub, normal (grün)
LED11
Sub, Überprüfung (rot)
LED12 Sub, Service (grün)
32
AB408540130380de-000201
4. Installation
Super-Link-
Adapter
Leiterplatte
PWB6
Externe Leiterplatte PWB7
Leistungsleiterplatte PWB5
Verdichterklemme
Siehe vergrößerte
Ansicht
Hinweise
1. Diese Zeichnung zeigt den Stromkreis des CO -Ver üssigungssatzes.
2. Die gestrichelte Linie (----- ) zeigt die Verdrahtung vor Ort an.
Die lang gestrichene, doppelt kurz gestrichelte Linie (----- ) zeigt die Installation vor Ort an.
3. Trennen Sie die Signalleitung von der Stromleitung.
4. CNG1, CNG2, CNS1, CNS2 und CNS3 sind spannungsfreie Eingänge.
Verwenden Sie die beigefügten konfektionierten Anschlussstecker für die Eingänge.
5. Die Ausgangsleistung von CNH, CNY, CNZ1 und CNZ2 beträgt 12 V. Der maximale Strom beträgt unter 20 mA
(+ Seite (1 PIN-Seite) ist üblich).
Verwenden Sie den beigefügten Kabelbaum und stellen Sie sicher, dass der Anschluss an das Relais der Einheit
erfolgt (Spulenwiderstand von 750 Ohm oder mehr wird vor Ort bereitgestellt).
Symbol Name
OLS1-2 Ölstandsensor
PSH Hochdruckfühler
PSL Niederdruckfühler
PSM Mitteldruckfühler
PWB1~3,5~7 Elektronische Leiterplatte
R1-1,2,3 Einschaltstrom-Unterdrückungswiderstand
R3-1,2 Heißgaswiderstand
R5 Löschwiderstand
R6 Terminierungswiderstand
R7 Filterwiderstand
SVHG1 Magnetventil für Heißgasbypass
SV-INJ1 Magnetventil für Gaseinspritzung
SV-OIL1-2 Magnetventil für Ölrückführung
SW1 Einstellung der Niederdruckregelung
des Verdichters (Zehner)
SW2 Einstellung der Niederdruckregelung
des Verdichters (Einer)
SW3-1~3
Ersatz
SW3-4 Schutz Start II Abbruch
SW3-5 Lüfterregelung Gaskühler
SW3-6 Ersatz
SW3-7 Zurücksetzen der Gesamtbetriebsdauer
des Verdichters
SW3-8 Ersatz
SW4-1~4 Typauswahl
SW4-5~8 Ersatz
SW5-1~3 Sollwerteinstellung des Mitteldrucks
SW5-4,5 Ersatz
SW5-6~8 Betriebsmodus Druckprüfung
Steuerplatine
PWB1
Symbol Name
SW6-1~3 Ersatz
SW6-4 Regelung der Unterkühlungsunterdrückung
vorhanden
SW6-5 Ölstandsfehler/oPE-Displayumschaltung
SW6-6 Vorliegen eines regelmäßigen Inspektions-
und Wartungsvertrags
SW6-7 Ölstandsfehler
Sw6-8
Ersatz
SW7 Daten löschen/schreiben
SW8 7-Segment-Display (Einer)
SW9 7-Segment-Display (Zehner)
TB1,2 Klemmblock
Tho-A
Außentemperaturfühler
Tho-C1 Temperaturfühler Verdichter Ölsumpf
Tho-D1 Heißgastemperaturfühler
Tho-G1 Temperaturfühler Gaskühler 1 (Eintritt)
Tho-G2 Temperaturfühler Gaskühler 2 (Austritt)
Tho-INJ1
Gaseinspritzung Eintrittstemperaturfühler 1
Tho-M Mitteldrucksammler Eintrittstemperaturfühler
Tho-P1 Temperaturfühler Leistungstransistor
Tho-R Temperaturfühler Flüssigkeitsleitung
Tho-SC Temperaturfühler Unterkühlregister
Tho-S Temperaturfühler Saugrohr
EIN/AUS- Betriebsschalter
SCHALTER
52X1-1,2
Verdichterschütz
63H1-1 Hochdruckschalter
