1
1. Aktuator
2. Aktuatorstange
3. Gehäuse des
Auslegerlagerbolzens
3. Heben Sie den Ausleger an und nehmen Sie den Stift
ab (Bild 36). Senken Sie den Ausleger langsam auf
den Anschlag ab.
4. Prüfen Sie den Stift auf Beschädigungen und
wechseln Sie ihn ggf. aus.
5. Drehen Sie das Lagerende der Aktuatorstange und
schmieren Sie Schmiermittel in das Lager (Bild 37).
Wischen Sie überflüssiges Fett ab.
Rechter Ausleger
1. Schmieren Sie das Lager ein.
6. Heben Sie den Ausleger an, um das Scharnier mit
der Aktuatorstange auszurichten. Halten Sie den
4
2
5
3
G002016

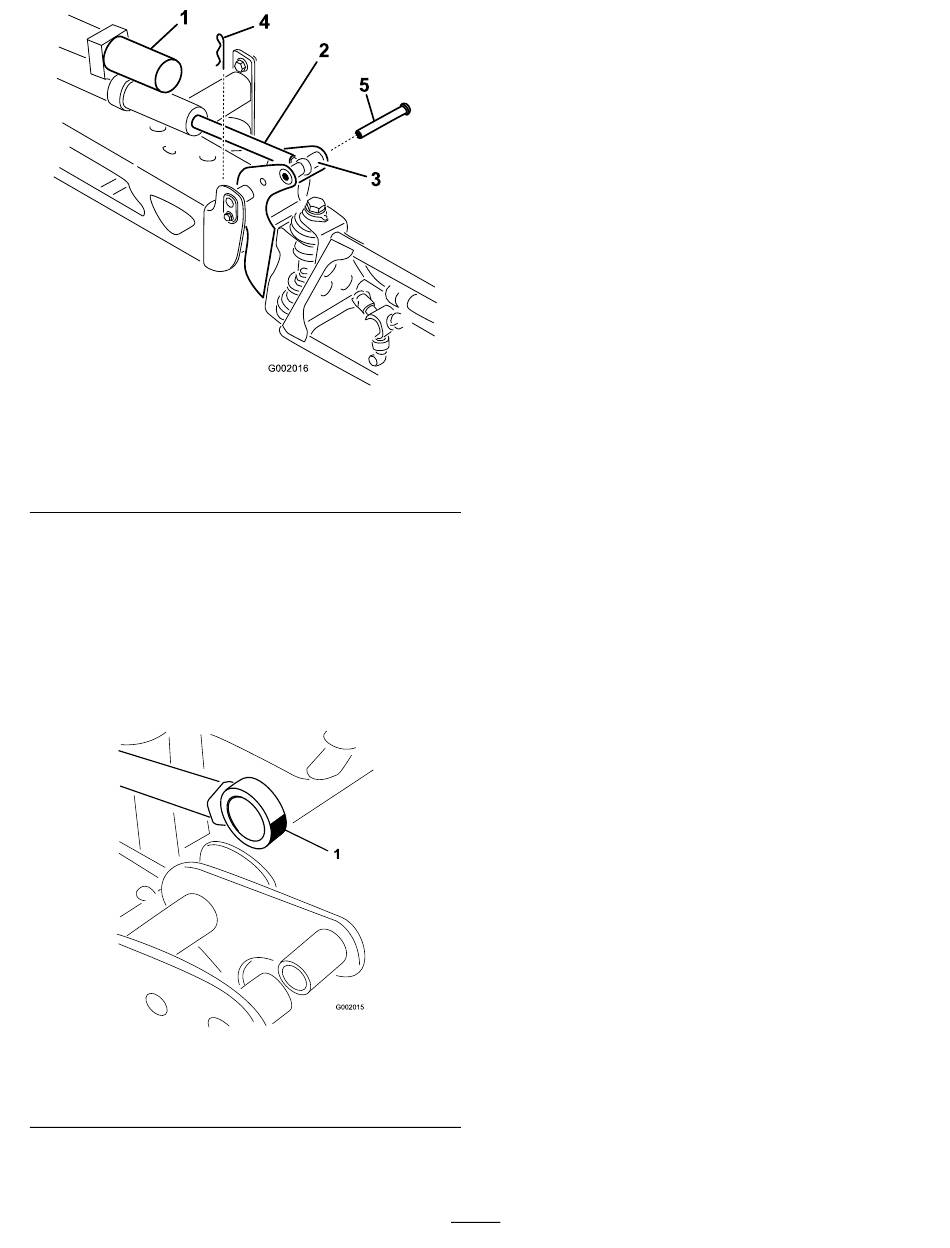

Bild 36
4. Splint
5. Stift
Bild 37
Ausleger fest und stecken Sie den Stift durch das
Scharnier des Auslegers und die Aktuatorstange
(Bild 36).
7. Wenn der Stift eingesetzt ist, lassen Sie den Ausleger
los und befestigen Sie den Stift mit dem vorher
abgenommenen Splint.
8. Wiederholen Sie dies für jedes Aktuatorstangenlager.
38
