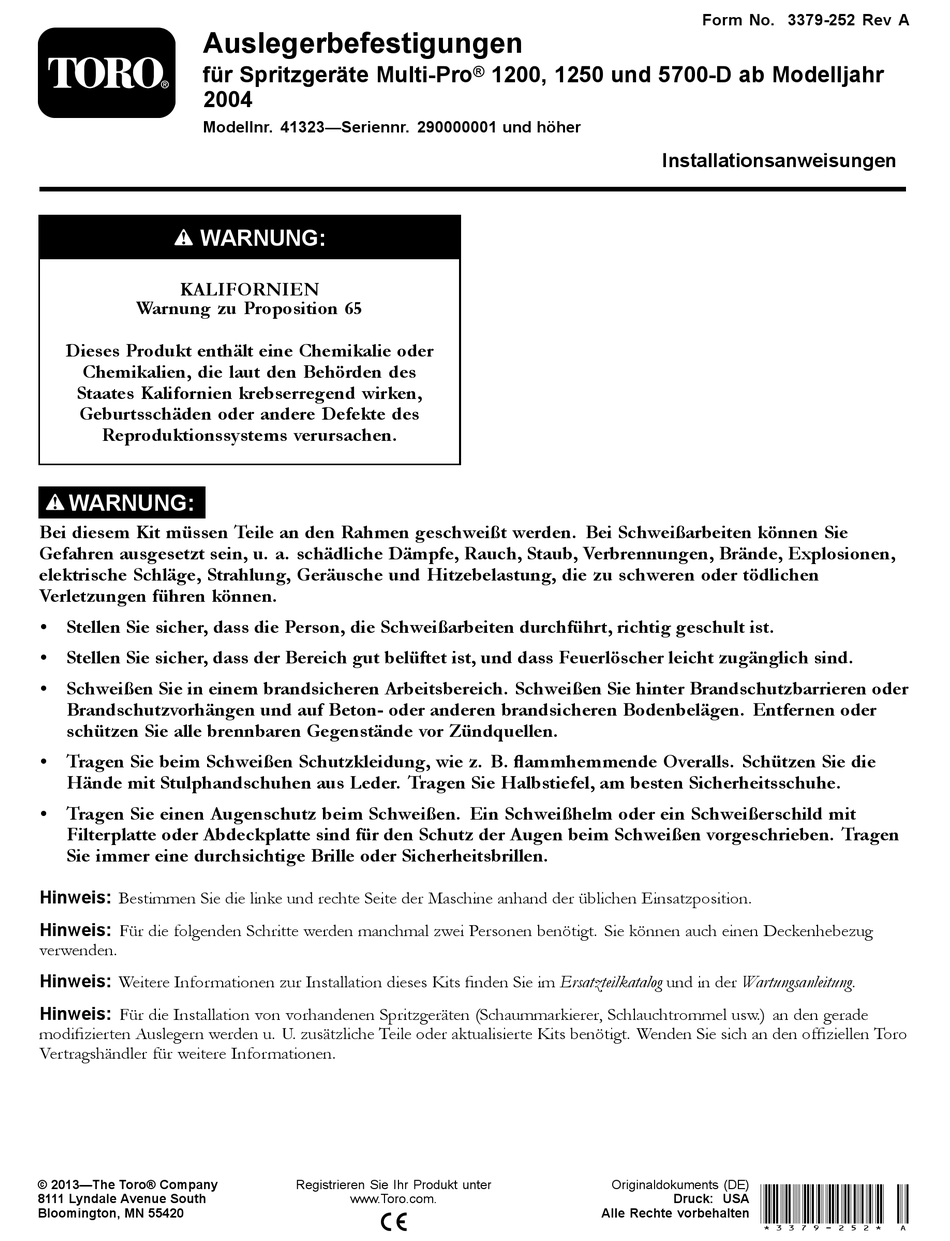

Auslegerbefestigungen
für Spritzgeräte Multi-Pro
2004
Modellnr. 41323—Seriennr. 290000001 und höher
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
Dieses Produkt enthält eine Chemikalie oder
Chemikalien, die laut den Behörden des
Staates Kalifornien krebserregend wirken,
Geburtsschäden oder andere Defekte des
Reproduktionssystems verursachen.
WARNUNG:
Bei diesem Kit müssen Teile an den Rahmen geschweißt werden. Bei Schweißarbeiten können Sie
Gefahren ausgesetzt sein, u. a. schädliche Dämpfe, Rauch, Staub, Verbrennungen, Brände, Explosionen,
elektrische Schläge, Strahlung, Geräusche und Hitzebelastung, die zu schweren oder tödlichen
Verletzungen führen können.
• Stellen Sie sicher, dass die Person, die Schweißarbeiten durchführt, richtig geschult ist.
• Stellen Sie sicher, dass der Bereich gut belüftet ist, und dass Feuerlöscher leicht zugänglich sind.
• Schweißen Sie in einem brandsicheren Arbeitsbereich. Schweißen Sie hinter Brandschutzbarrieren oder
Brandschutzvorhängen und auf Beton- oder anderen brandsicheren Bodenbelägen. Entfernen oder
schützen Sie alle brennbaren Gegenstände vor Zündquellen.
• Tragen Sie beim Schweißen Schutzkleidung, wie z. B. flammhemmende Overalls. Schützen Sie die
Hände mit Stulphandschuhen aus Leder. Tragen Sie Halbstiefel, am besten Sicherheitsschuhe.
• Tragen Sie einen Augenschutz beim Schweißen. Ein Schweißhelm oder ein Schweißerschild mit
Filterplatte oder Abdeckplatte sind für den Schutz der Augen beim Schweißen vorgeschrieben. Tragen
Sie immer eine durchsichtige Brille oder Sicherheitsbrillen.
Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.
Hinweis: Für die folgenden Schritte werden manchmal zwei Personen benötigt. Sie können auch einen Deckenhebezug
verwenden.
Hinweis: Weitere Informationen zur Installation dieses Kits finden Sie im Ersatzteilkatalog und in der Wartungsanleitung.
Hinweis: Für die Installation von vorhandenen Spritzgeräten (Schaummarkierer, Schlauchtrommel usw.) an den gerade
modifizierten Auslegern werden u. U. zusätzliche Teile oder aktualisierte Kits benötigt. Wenden Sie sich an den offiziellen Toro
Vertragshändler für weitere Informationen.
© 2013—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
Registrieren Sie Ihr Produkt unter
www.Toro.com.
1200, 1250 und 5700-D ab Modelljahr
Installationsanweisungen
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3379-252 Rev A
*3379-252* A
Druck: USA
