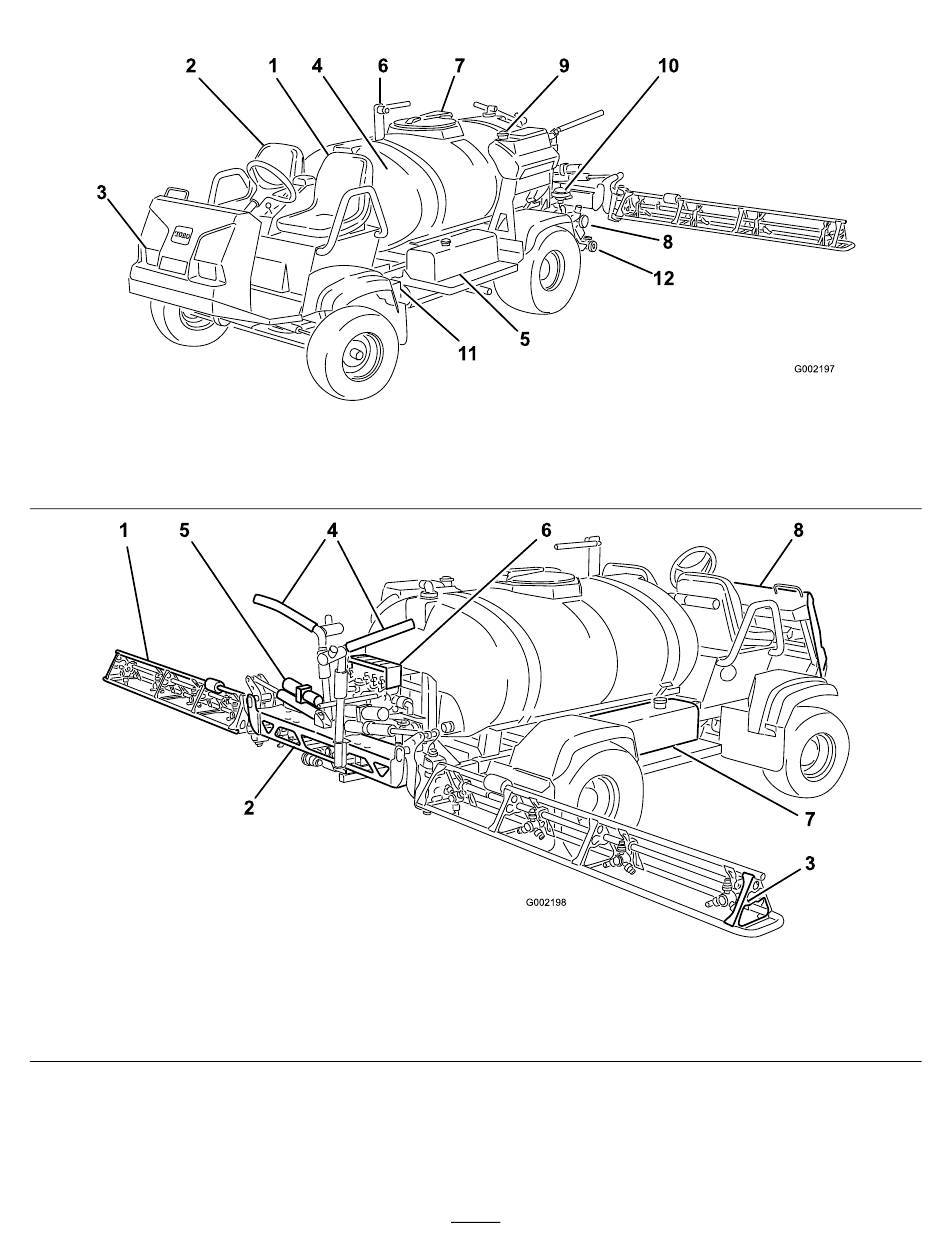

Produktübersicht
2
3
1. Bedienerposition
2. Beifahrerposition
3. Scheinwerfer
1. Linker Ausleger
2. Mittlerer Ausleger
1 4 6 7
4. Chemikalientank
5. Kraftstofftank
6. Rücklauffüllanschluss
3. Rechter Ausleger
4. Transportgabel für die
Ausleger
9 10
5
11
Bild 4
7. Tankdeckel
8. Pumpe
9. Frischwassertank
Bild 5
5. Steuerzylinder des
Auslegers
6. Ventile
15
8
12
G002197
10. Pumpendruckanfeuchter
11. Batterie
12. Tankablass
7. Hydraulikbehälter
8. Armaturenbrettgruppe
