1. Reifenmittellinie – hinten
2. Reifenmittellinie – vorne
3. Wenn der Wert nicht im angegebenen Bereich liegt,
lösen Sie die Klemmmuttern an beiden Ende der
Zugstange (Bild 52).
1. Klemmmutter
4. Drehen Sie die Zugstange, um die Vorderseite des
Reifens nach innen oder außen zu stellen.
5. Ziehen Sie bei korrekter Einstellung die
Klemmmuttern der Zugstange fest.
6. Stellen Sie sicher, dass sich die Lenkung in beide
Richtungen voll ausschlagen lässt.

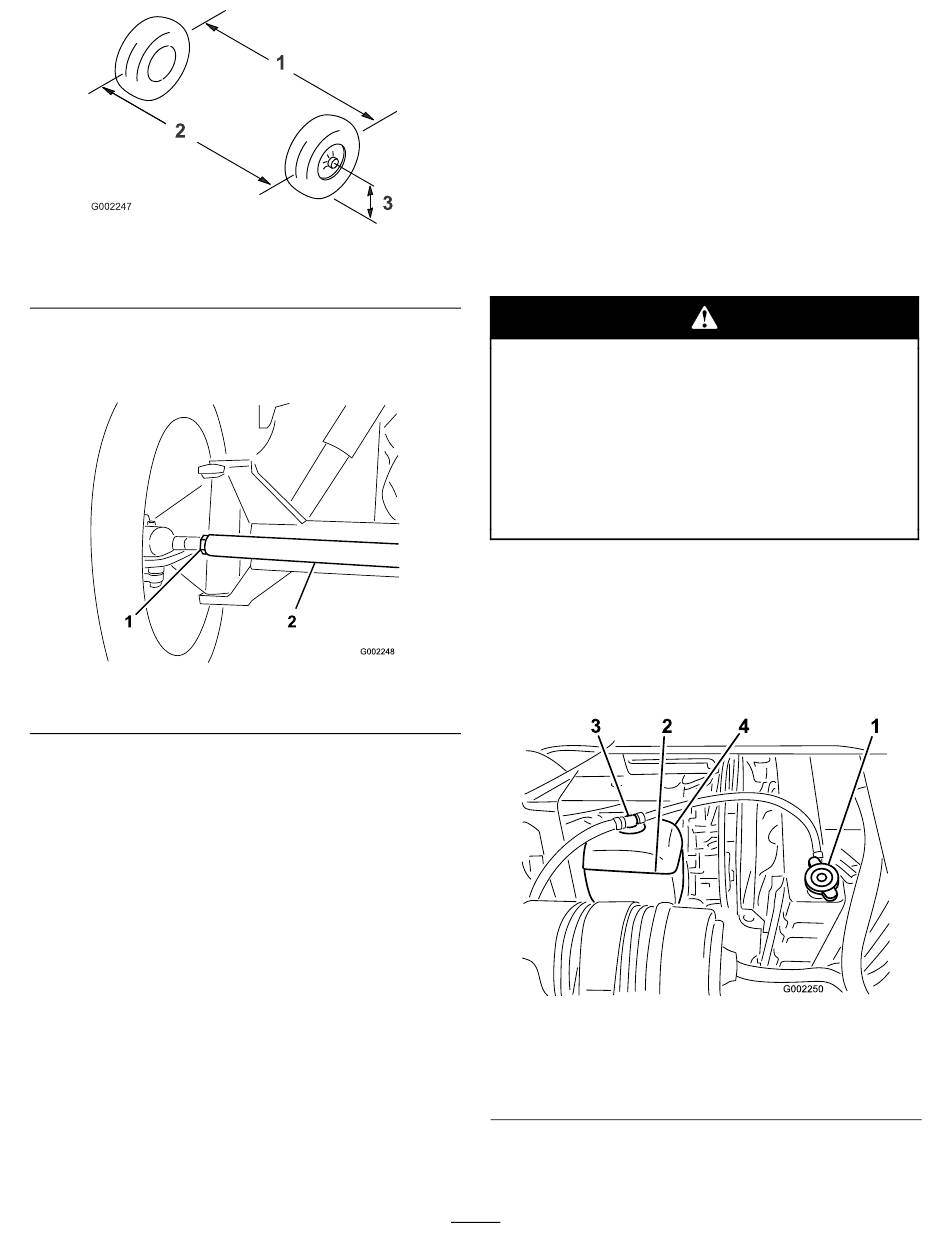

Bild 51
3. Mittellinie – Achse
Bild 52
2. Zugstange
Warten der Kühlanlage
Prüfen des Kühlmittelstandes
Wartungsintervall: Bei jeder Verwendung oder täglich
Die Kühlanlage ist mit einer 50:50-Mischung aus Wasser
und permanentem Ethylenglykol-Frostschutzmittel
gefüllt. Prüfen Sie den Kühlmittelstand im Kühler und
Ausdehnungsgefäß jeden Tag vor dem Anlassen des
Motors. Das Fassungsvermögen der Kühlanlage beträgt
5,4 l.
Wenn der Motor gelaufen ist, kann das
Kühlmittel heiß sein und unter Druck stehen.
Wenn Sie den Kühlerdeckel bei heißem
Kühlmittel abnehmen, kann das Kühlmittel
ausströmen und Sie oder Unbeteiligte verletzen.
Lassen Sie den Motor für mindestens
15 Minuten abkühlen, bevor Sie den
Kühlerdeckel abnehmen.
1. Stellen Sie das Sprühfahrzeug auf eine ebene Fläche.
2. Aktivieren Sie die Feststellbremse, stellen Sie die
Pumpe und den Motor ab und ziehen Sie den
Zündschlüssel ab.
3. Schrauben Sie den Kühlerdeckel und den Deckel
vom Ausdehnungsgefäß vorsichtig ab (Bild 53).
1. Kühlerdeckel
2. Ausdehnungsgefäß
4. Prüfen Sie den Kühlmittelstand im Kühler und im
Ausdehnungsgefäß.
48
Bild 53
3. Deckel des
Ausdehnungsgefäßes
4. Vollmarke am
Ausdehnungsgefäß
