Pumpenschalter
Der Pumpenschalter befindet sich am Armaturenbrett
an der rechten Seite des Sitzes (Bild 13). Kippen Sie den
Schalter nach vorne, um die Pumpe zu aktivieren, oder
nach hinten, um die Pumpe anzuhalten. Wenn Sie den
Schalter einschalten, leuchtet eine Lampe am Schalter
auf.
Wichtig: Schalten Sie den Pumpenschalter nur
ein, wenn der Motor im Leerlauf läuft, um eine
Beschädigung des Pumpenantriebs zu vermeiden.
Dosierungsschalter
Der Dosierungsschalter befindet sich am Armaturenbrett
an der rechten Seite des Sitzes (Bild 13). Wenn Sie den
Schalter nach vorne gedrückt halten, erhöhen Sie den
Druck im Sprühsystem; wenn Sie den Schalter nach
hinten gedrückt halten, reduzieren Sie den Druck.
Auslegerhub
Die Hubschalter für die Ausleger befinden sich am
Armaturenbrett rechts vom Sitz. Sie können mit diesen
Schaltern den rechten bzw. linken Ausleger anheben
(Bild 13).
Ultraschall-Ausleger (optional)
Der Schalter für den Ultraschall-Ausleger ist ein
Kippschalter, mit dem der Ultraschall-Ausleger
betätigt wird. Kippen Sie den Schalter nach vorne für
automatisch, nach hinten für manuell oder stellen Sie
den Schalter in die Mitte für Aus. Das Sprühfahrzeug
hat an den entsprechenden Stellen Plastikabdeckungen.
Positionen des Schaummarkiererschal-
ters (optional)
Wenn Sie den Schaummarkierer einbauen, erweitern
Sie das Armaturenbrett mit Schaltern für die Steuerung
dieser Elemente. Das Sprühfahrzeug hat an den
entsprechenden Stellen Plastikabdeckungen.
Umwälzungsschalter
Der Umwälzungsschalter befindet sich am
Armaturenbrett an der rechten Seite des Sitzes (Bild 13).
Kippen Sie diesen Schalter nach vorne, um die
Umwälzung im Behälter einzuschalten, oder kippen
Sie den Schalter nach hinten, um die Umwälzung
abzustellen. Wenn Sie den Schalter einschalten, leuchtet
eine Lampe am Schalter auf. Sie müssen für die
Umwälzung die Pumpe einschalten, und der Motor muss
mit einer höheren Drehzahl als der Leerlauf laufen. Das
Umwälzungsventil befindet sich hinter dem Behälter
(Bild 14)
1. Umwälzungsventil
Auslegerventile
Diese Ventile schalten die drei Ausleger ein oder aus
(Bild 14). Wenn Sie einen Ausleger manuell abstellen
müssen, drehen Sie das Handrad am Ventil nach rechts,
um das Ventil zu schließen oder nach links, um das
Ventil zu öffnen.
Hinweis: Wenn Sie das Auslegerventil manuell drehen,
kann dies die Funktion der Sicherungen stören. Prüfen
Sie die Sicherungen nach dem manuellen Drehen des
Ventils.
Sicherheitsventile für Ausleger
Die Sicherheitsventile des Auslegers leiten den
Durchfluss eines Auslegers zum Spritzmitteltank, wenn
Sie die Auslegersektion abschalten. Die Ventile befinden
sich unten an jedem Auslegerventil. Sie können diese
Ventile einstellen, um einen konstanten Auslegerdruck
zu gewährleisten, unabhängig von der Anzahl der
eingeschalteten Ausleger. Siehe „Kalibrieren der
Sicherheitsventile des Auslegers" im Einsatzabschnitt.
Hinweis: Wenn Sie Pro Control einsetzen, müssen Sie
alle Sicherheitsventile schließen.
Rücklauffüllanschluss
Vorne an der Spritzmitteltankabdeckung befindet
sich ein Schlauchanschluss mit Gewinde, ein
90-Grad-Anschlussstück mit Widerhaken und ein kurzer
Schlauch, den Sie zur Tanköffnung drehen können. An
diesen Anschluss können Sie einen Schlauch anschließen
und den Tank mit Wasser füllen, ohne dass der
Schlauch durch die im Tank befindlichen Chemikalien
verunreinigt wird.
19

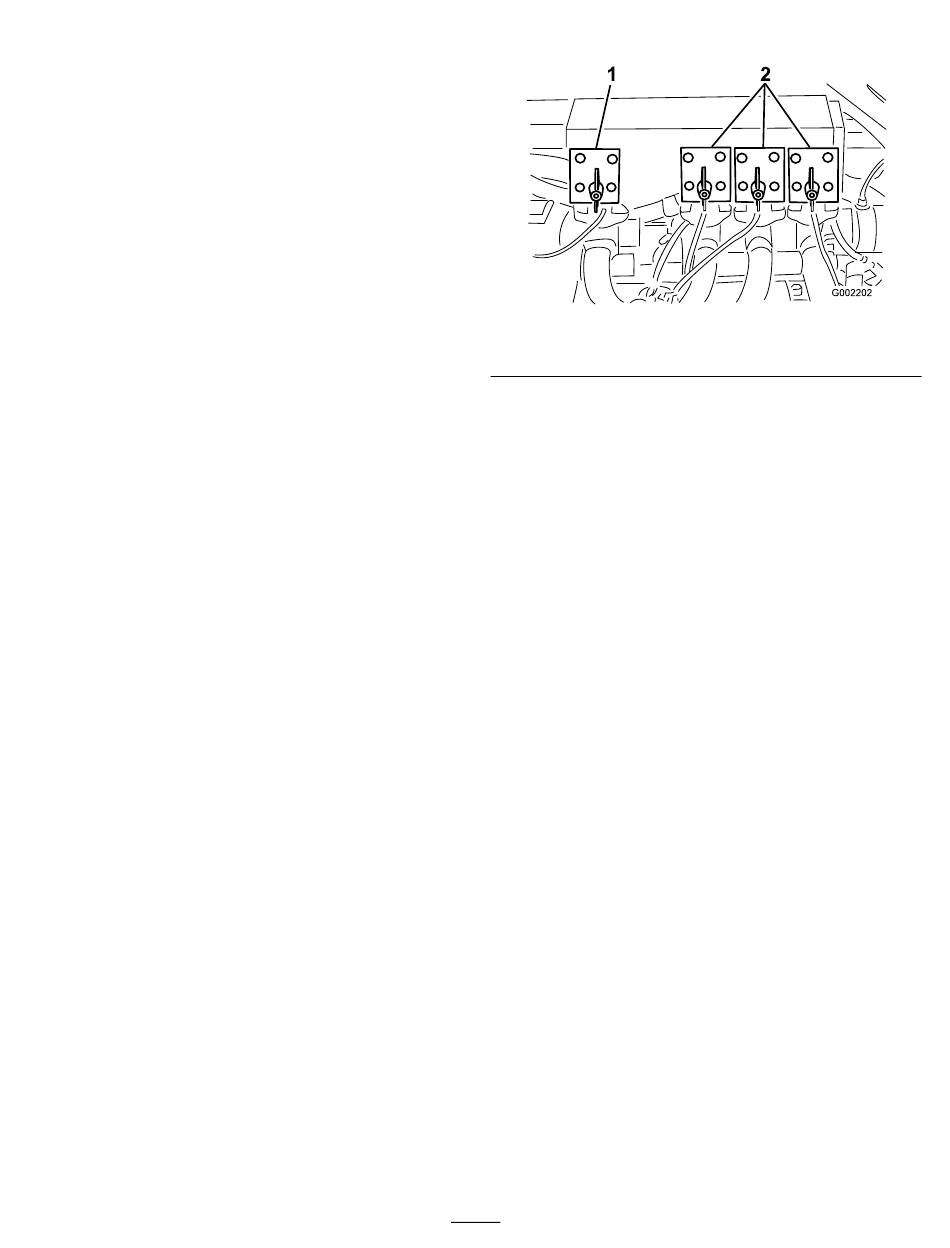

Bild 14
2. Auslegerventile
