Wichtig: Das manuelle Überdruckventil darf
nicht um mehr als 4 Umdrehungen gelöst werden.
Wenn Sie das Ventil mehr als vier Umdrehungen
lösen, kann sich das Ventil ganz lösen, und
Hydraulikflüssigkeit kann auslaufen.
1. Ermitteln Sie das manuelle Überdruckventil
am Aktuator jedes Auslegers. Das manuelle
Überdruckventil ist das kleinste Ventil. Es befindet
sich nur an einer Seite des Aktuators (Bild 61).
1. Aktuator, rechter Ausleger
Hinweis: Aufgrund der entgegengesetzten
Ausrichtung der Aktuatoren zueinander befindet
sich das manuelle Überdruckventil vorne am
linken Auslegeraktuator und hinten am rechten
Auslegeraktuator.
2. Lösen Sie das manuelle Überdruckventil mit
einem Sechskantschlüssel höchstens 2 oder 3
Umdrehungen. Der Hub des Zylinders sollte zu
diesem Zeitpunkt manuell oder durch externen
Druck erfolgen.
3. Wenn der Aktuator wieder in der Originalstellung ist,
schließen Sie das manuelle Überdruckventil. Ziehen
Sie das Ventil mit 1,5 bis 2,9 Nm an.
Prüfen der Nylonschwenk-
büchsen
Wartungsintervall: Alle 400 Betriebsstunden/Jährlich
(je nach dem, was zuerst erreicht
wird)
1. Stellen Sie das Sprühfahrzeug auf einer ebenen
Fläche ab, aktivieren die Feststellbremse, stellen Sie
die Pumpe ab und ziehen Sie den Zündschlüssel ab.

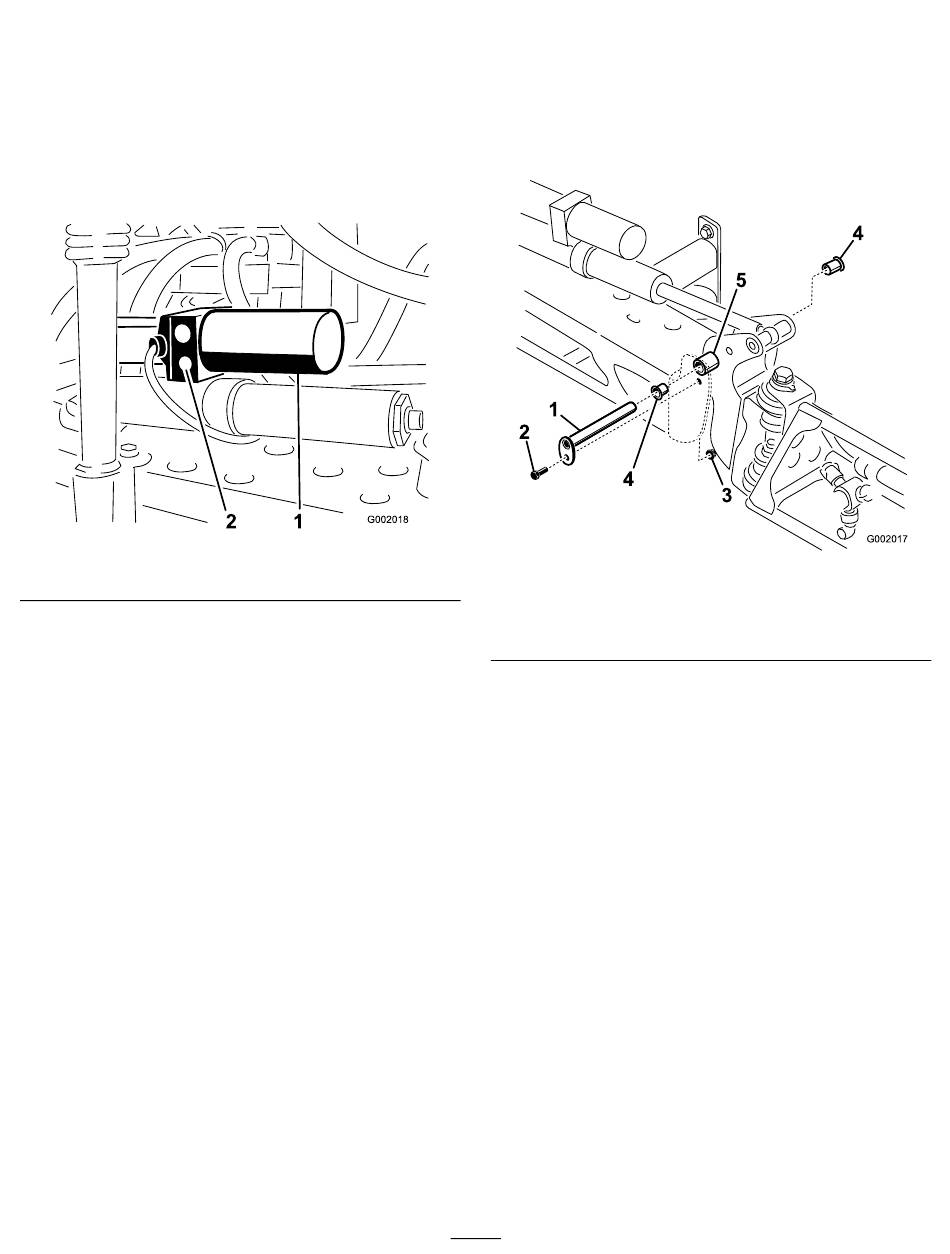

Bild 61
2. Manuelles Überdruckventil
2. Fahren Sie die Ausleger in die Sprühstellung aus und
stützen Sie die Ausleger mit Ständern oder Riemen
von einer Hebevorrichtung ab.
3. Wenn das Gewicht des Auslegers abgestützt ist,
nehmen Sie die Schraube und die Mutter ab, mit
denen der Lagerbolzen am Ausleger befestigt ist
(Bild 62). Nehmen Sie den Lagerbolzen ab.
1
2
4
1. Lagerbolzen
2. Schraube
3. Mutter
4. Nehmen Sie den Ausleger und die Schwenkhalterung
vom mittleren Rahmen ab, um die Nylonbüchsen
zugänglich zu machen.
5. Nehmen Sie die Nylonbüchsen vorne und hinten
an der Schwenkhalterung ab und prüfen Sie sie
(Bild 62). Ersetzen Sie beschädigte Büchsen.
6. Tragen Sie etwas Öl auf die Nylonbüchsen auf und
setzen Sie sie in die Schwenkhalterung ein.
7. Montieren Sie den Ausleger und die
Schwenkhalterung im mittleren Rahmen und
richten Sie die Öffnungen aus (Bild 62).
8. Setzen Sie den Lagerbolzen ein und befestigen Sie
ihn mit der vorher entfernten Schraube und Mutter.
Wiederholen Sie dies für jeden Ausleger.
56
4
5
3
Bild 62
4. Nylonbundbüchse
5. Schwenkhalterung
