Toro Multi-Pro 5700-D Bedienungsanleitung Seite 36

1. Hebestellen vorne
Die Hebestelle hinten am Sprühgerät befindet sich
hinten an der Seite, an der die Auslegerstützen sind
(Bild 30 und Bild 31).
1. Hebestellen hinten
1. Hintere Hebestelle (2)
1
G002215

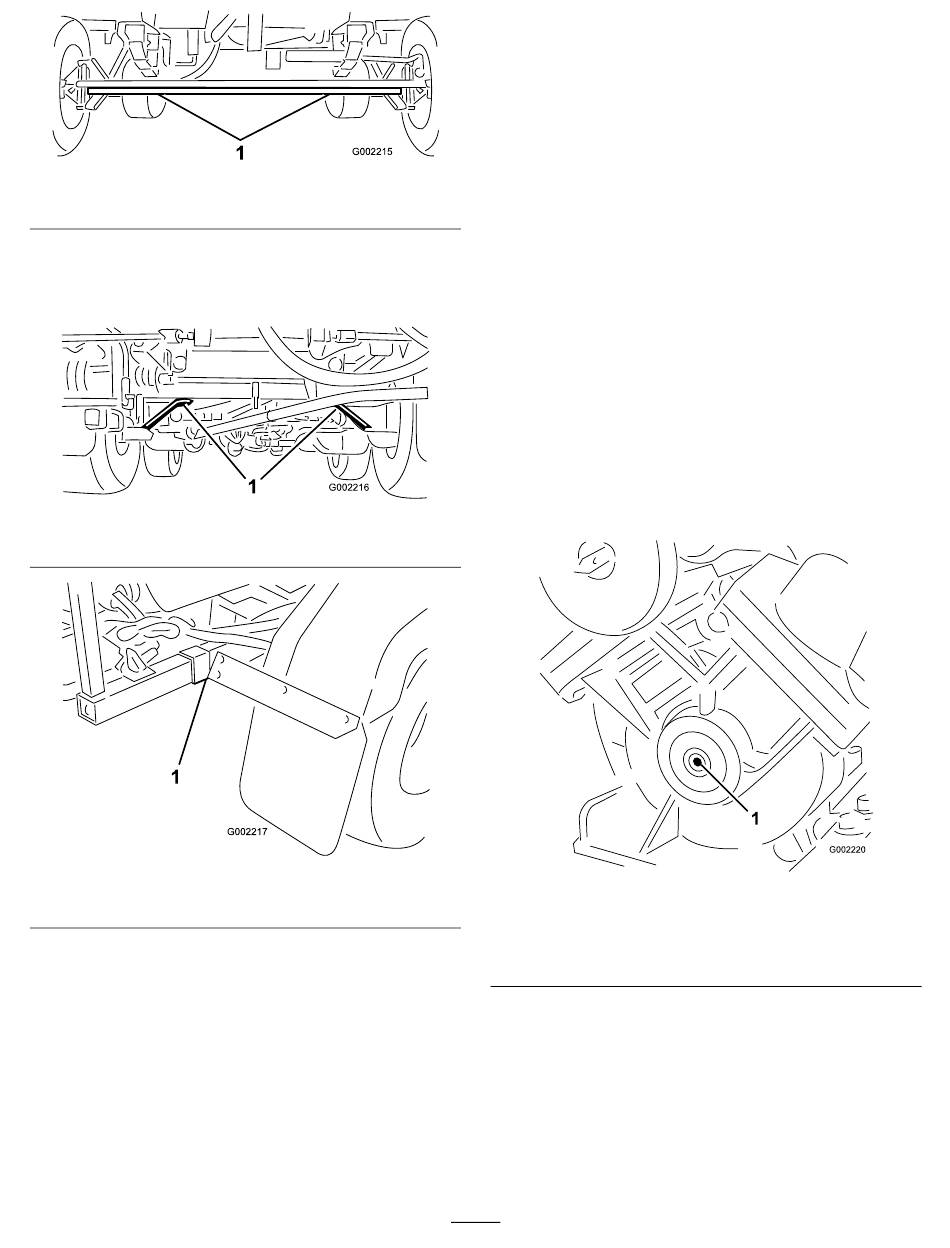

Bild 29
1
G002216
Bild 30
Bild 31
Schmierung
Einschmieren des
Sprühfahrzeugs
Wartungsintervall: Alle 50 Betriebsstun-
den—Schmieren Sie die Pumpe
ein.
Alle 50 Betriebsstunden/Jährlich (je
nach dem, was zuerst erreicht wird)
Schmierfettsorte: Nr. 2 Allzweckschmierfett auf
Lithiumbasis Toro Premium-Allzweckschmiermittel
erhalten Sie von Ihrem Toro Vertragshändler.
1. Wischen Sie die Schmiernippel ab, um das
Eindringen von Fremdkörpern in die Lager oder
Büchsen zu vermeiden.
2. Pressen Sie Fett in die Lager und Büchsen.
3. Wischen Sie überflüssiges Fett ab.
Die Schmiernippel werden im Folgenden dargestellt.
Siehe Bild 32 bis Bild 34.
Pumpe (fetten Sie nicht zu stark ein, da Schmiermitteln
1. Stellen zum Einfetten
36
Bild 32
nicht austritt)
