JUMO digiLine Ci Betriebsanleitung Seite 27

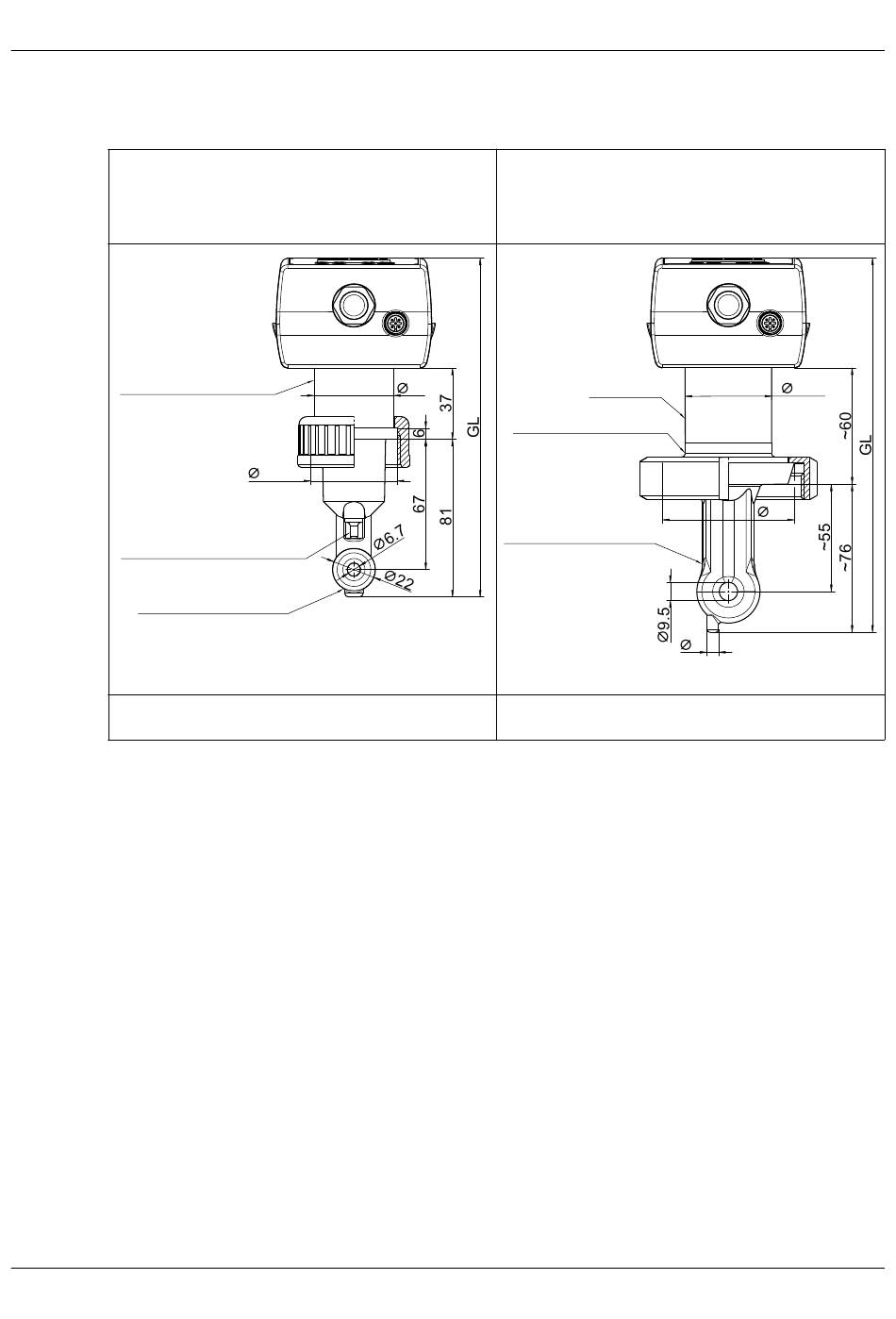

Die folgenden Maßzeichnungen bilden exemplarisch Kopfmessumformer mit Kunststoffgehäuse als Bei-
spiele ab. Die angegebenen Maße gelten für alle erhältlichen Geräteausführungen mit Kunststoffgehäu-
se und Edelstahlgehäuse.
JUMO digiLine Ci Kopfmessumformer
Prozessanschluss 168: für Einbau in T-Stücke, mit
Überwurfmutter G1 1/2, P
Sensortyp 30
Prozessanschluss
44.5
Temperaturfühler
außenliegend (Edelstahl)
Sensormaterial PP
Kunststoffgehäuse: GL = 174,5
Edelstahlgehäuse: GL = 178,5
JUMO digiLine Ci Kopfmessumformer
Prozessanschluss 607: Kegelstutzen mit Über-
41
Prozessanschluss
Sensormaterial PEEK
Kunststoffgehäuse: GL = 193
Edelstahlgehäuse: GL = 197
5 Montage
wurfmutter DN50 DIN 11851
Sensortyp 10
Edelstahl
6
44.6
68
27
