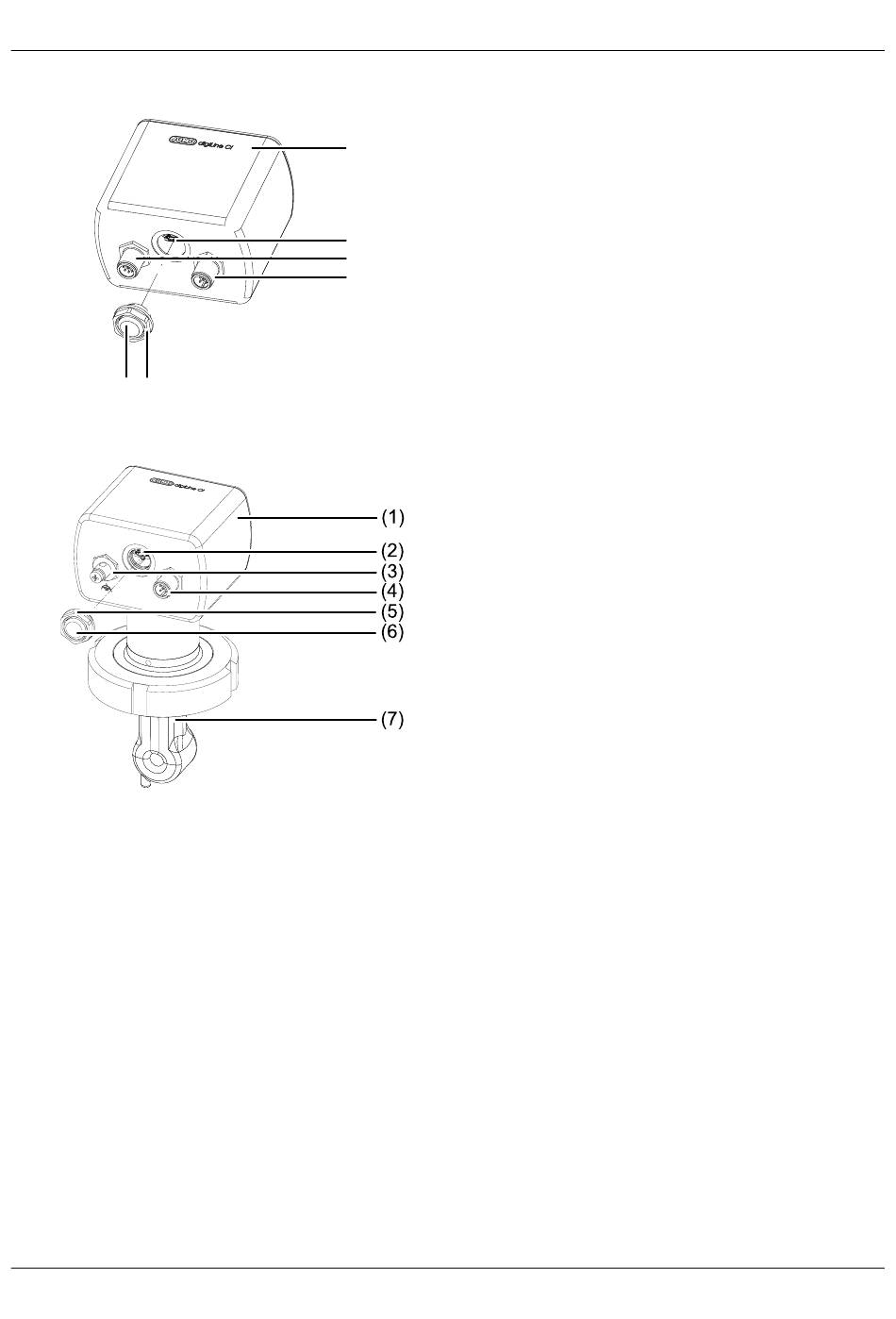

JUMO digiLine-Elektronik mit Edelstahlgehäuse für separate Ci-Sensoren
(6) (5)
JUMO digiLine Ci Kopfmessumformer mit Edelstahlgehäuse
1) JUMO digiLine-Elektronik für Ci-Sensoren
2) Gehäuseöffnung für USB-Schnittstelle und Status-
(1)
LED
3) M12-Steckanschluss 8-polig für Sensoranschluss
4) M12-Steckanschluss für den Schnittstellenanschluss
5) transparenter Schraubverschluss für Gehäuseöff-
(2)
nung
(3)
(4)
6) Entlüftungselement (in Schraubverschluss eingebet-
tet)
1) JUMO digiLine-Elektronik für Ci-Sensoren
2) Gehäuseöffnung für USB-Schnittstelle und Status-
LED
3) Anschluss Funktionserde
4) M12-Steckanschluss für den Schnittstellenanschluss
5) transparenter Schraubverschluss für Gehäuseöff-
nung
6) Entlüftungselement (in Schraubverschluss eingebet-
tet)
7) Ci-Sensor
