3 Gerätebeschreibung
3.1 Einleitung
Allgemein
Der JUMO digiLine Ci in der Ausführung mit IO-Link-Schnittstelle hat einen 4-poligen M12-Steckan-
schluss zur Anbindung an einen IO-Link-Master. Die Geräteausführungen mit IO-Link-Schnittstelle kom-
men überall dort zum Einsatz, wo mit Hilfe des IO-Link-Standards eine Anbindung des JUMO digiLine
Ci an ein Automatisierungsgerät oder Ähnliches erwünscht ist.
Montage und Anschluss
Der JUMO digiLine Ci mit IO-Link-Schnittstelle ist bezüglich seiner Bauform in zwei Geräteausführungen
erhältlich:
• Geräteausführung als Kopfmessumformer: JUMO digiLine-Elektronik und Sensor sind eine inte-
grierte Baugruppe. Die Montage erfolgt in einer geeigneten Armatur.
• Geräteausführung mit separatem Sensor: JUMO digiLine-Elektronik und Sensor sind separate
Baugruppen und werden mit einem Kabel miteinander verbunden. Der Sensor wird in einer geeig-
neten Armatur eingebaut. Die JUMO digiLine-Elektronik wird in der Nähe des Sensors mit der mit-
gelieferten Wand-/Rohr-/Hutschienenhalterung montiert.
Wird der Austausch des Sensors durch Defekt oder Verschleiß nötig, können bei Geräteausführungen
mit separatem Sensor die JUMO digiLine-Elektronik vom Sensor getrennt und die intakte Komponente
weiter genutzt werden. Bei der Geräteausführungen als Kopfmessumformer ist keine Trennung von
Sensor und JUMO digiLine-Elektronik möglich. Der Anschluss an den Bus erfolgt einfach und schnell,
durch Einstecken und Verschrauben eines fertig konfektionierten Buskabels.
Konfiguration, Parametrierung und Kalibrierung
Der JUMO digiLine Ci mit IO-Link-Schnittstelle wird im Normalfall über die Bedienung des Engineering-
systems ihrer Automatisierungsanlage konfiguriert und parametriert. Die Kalibrierung kann über die
Schnittstelle vom Automatisierungssystem aus gesteuert werden. Hierzu müssen Sie die in dieser An-
leitung beschriebenen Kalibrierroutinen in ihrer Anlagensoftware implementieren. Konfiguration, Para-
metrierung und Kalibrierung können aber auch per PC mit der JUMO DSM-Software (Digital-Sensor-
Management-Software) bequem im Labor vorgenommen werden. Hierfür wird das Gerät mit seiner
USB-Schnittstelle mit dem PC verbunden.

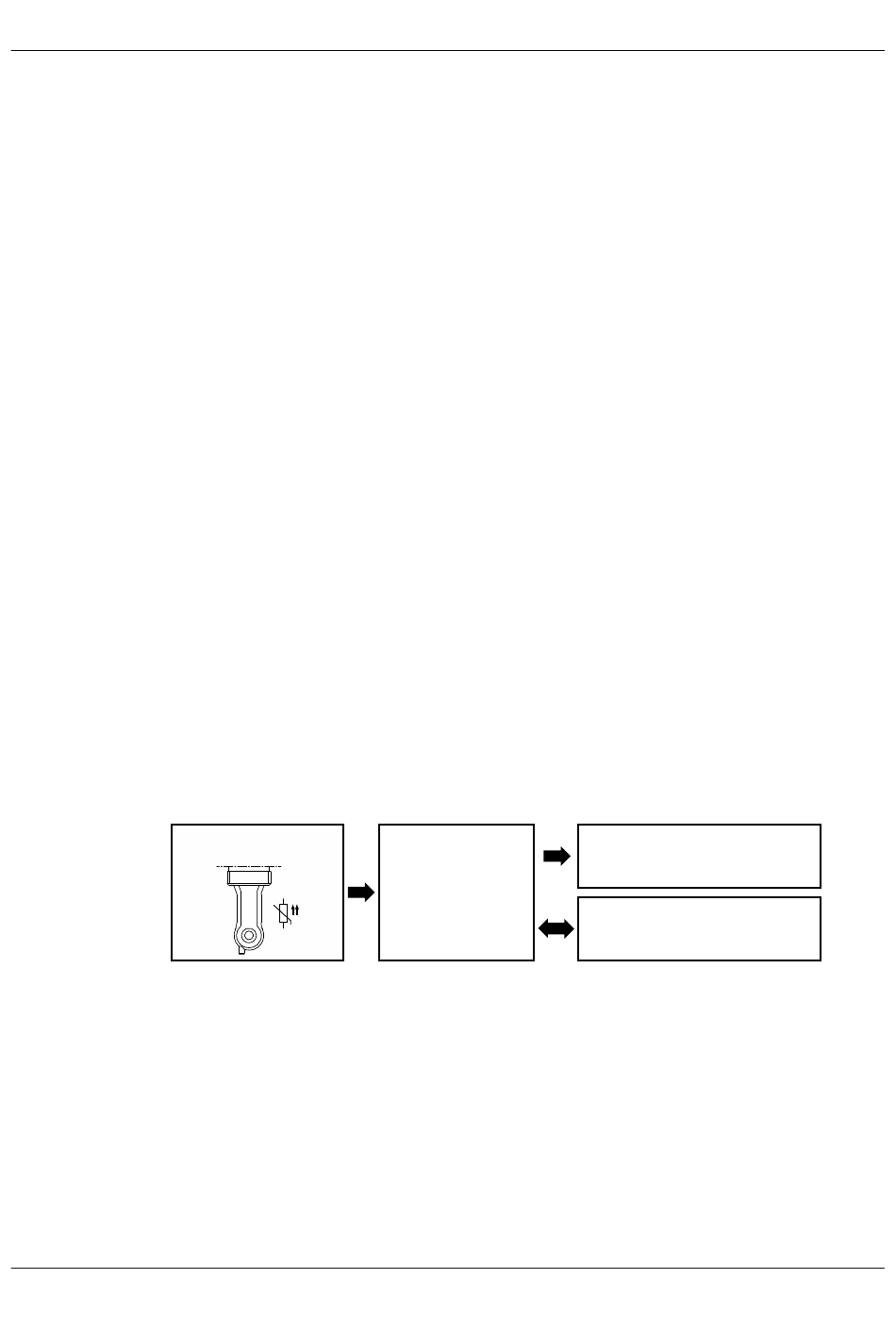

3.2 Blockschaltbild
JUMO digiLine Ci mit IO-Link-Schnittstelle
induktiver
Leitfähigkeitssensor
ϑ
3 Gerätebeschreibung
JUMO digiLine Ci
mit IO-Link-
Schnittstelle
IO-Link-Schnittstelle
USB
für JUMO DSM-Software
