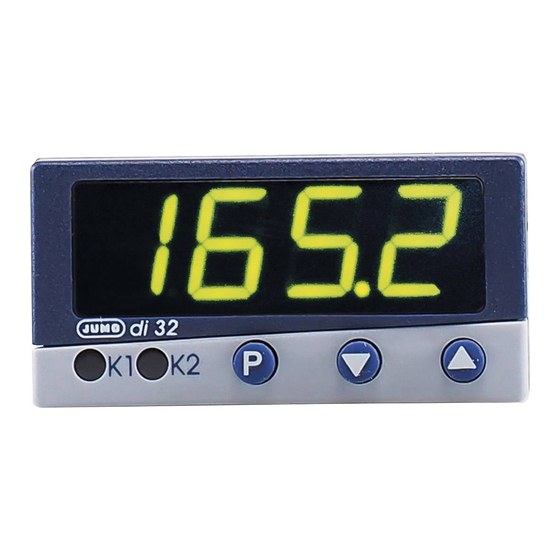

- Seite 1 Typ 951530 Typ 951531 Jdi 32/di 08 Digitale Anzeigeinstrumente Digital indicators B 95.1530 Betriebsanleitung Operating Instructions 11.00/00383041...
- Seite 2 Lesen Sie diese Betriebsanleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Betriebsanleitung an einem für alle Benutzer jederzeit zugänglichen Platz auf. Bitte un- terstützen Sie uns, diese Betriebsanleitung zu verbessern. Für Ihre Anregungen sind wir dankbar. Telefon (0661) 6003-725 Telefax (0661) 6003-681 Alle erforderlichen Einstellungen sind in der vorliegenden Betriebsanleitung beschrieben.
-
Seite 3: Inhaltsverzeichnis
Inhalt Geräteausführung identifizieren ..........2 Montage . -
Seite 4: Geräteausführung Identifizieren
Geräteausführung identifizieren Digitale Anzeigeinstrumente - mikroprozessorgesteuert mit 1 Messeingang und maximal 3 Signalausgängen, Einbaugehäuse nach DIN 43 700 (1) Grundausführung 951530/ di32 - Abmessung 48mm x 24mm 951531/ di08 - Abmessung 96mm x 48mm (2) Eingang (programmierbar) Werkseitig eingestellt Konfiguration nach Kundenangaben (3) Spannungsversorgung DC10 …... -
Seite 5: Montage
Montage 1. Dichtung aufschieben 3. Befestigungselemente aufschieben 2. Gerät einsetzen 4. Schrauben festziehen Typ (Frontrahmen) Schalttafelausschnitt Dicht-an-dicht-Montage (BxH) in mm (Mindestabstände der Schalttafelausschnitte) horizontal vertikal +0,6 +0,3 951530 (48mm x 24mm) 45 x 22,2 > 8mm > 8mm +0,8 +0,6 951531 (96mm x 48mm) 92 x 45 >... -
Seite 6: Elektrischer Anschluss
Elektrischer Anschluss Installationshinweise - Bei der Wahl des Leitungsmaterials, bei der Installation und beim elektrischen Anschluss des Gerätes sind die Vorschriften der VDE 0100 "Bestimmungen über das Errichten von Stark- stromanlagen mit Nennspannungen unter 1000 V" bzw. die jeweiligen Landesvorschriften zu beachten. - Seite 7 J di 32 Typ 951530/... Der elektrische Anschluss darf nur von Fachpersonal vorgenommen werden. Spannungsversorgung siehe Typenschild...
- Seite 8 J di 08 Typ 951531/... Der elektrische Anschluss darf nur von Fachpersonal vorgenommen werden. Spannungsversorgung siehe Typenschild...
-
Seite 9: Bedienen
Bedienen Anzeigen und Tasten (1) Display 7-Segment-Anzeige vierstellig, rot Ziffernhöhe Typ 951530/...: 10mm Typ 951531/...: 20mm Anzeigenumfang -1999…+9999 Digit Nachkommastellen keine, eine, zwei ° ° Einheit (2) Schaltstellungsanzeigen zwei LED für die Ausgänge 1 und 2, gelb (3) Tasten Beispiel Typ 951530/... nächsten Parameter anwählen Parameter- und Konfigurationsebene anwählen (>... -
Seite 10: Bedienkonzept
Bedienkonzept... - Seite 12 Normalanzeige In der Anzeige wird der Messwert angezeigt. Bedienerebene In der Bedienerebene können Sie zusätzliche Messwerte anzeigen lassen. Durch Programmie- rung des Parameters C115 stehen der Minimalwert und der Maximalwert zur Verfügung. Durch Programmierung des Parameters C117 steht zusätzlich der Hold-Wert zur Verfügung. Durch Programmierung des Parameters C115 können Sie erreichen, dass (wenn verfügbar) der Minimalwert, der Maximalwert und der Hold-Wert automatisch alternierend angezeigt werden (Scroll-Funktion).
- Seite 13 Die Veränderung der Parameter erfolgt dynamisch mit den Tasten . Nach einer Verän- derung wird die Einstellung nach ca. 2s automatisch oder durch Betätigen der Taste über- nommen. Konfigurationsebene 1 Hier werden die grundsätzlichen Funktionen des Gerätes eingestellt. Um Einstellungen vor- nehmen zu können, muss in die Konfigurationsebene 1 über den Parameter (Parame- terebene) gewechselt werden.
-
Seite 14: Funktionen
Funktionen Folgende Vorgehensweise wird empfohlen: h Kennenlernen der Funktionen des Gerätes h Eintragen der Konfigurationscodes und Parameterwerte in die dafür vorgesehenen Tabellen in Kapitel 6. Hierzu Werte aufschreiben ( ) oder Auswahl ankreuzen ( ). Die Parameter und Konfigurationscodes sind in der Reihenfolge ihres Erscheinens aufgeführt. Nicht rele- vante Parameter werden ausgeblendet (siehe Tabelle unten). -
Seite 15: Alle Parameter
Konfiguration Ausblendung der Parameter für Parameter Thermoelement Potentiometer Widerstandsthermometer Widerstandsferngeber Einheitssignal konstante Vergleichsstellen- ausgeschaltet C119 temperatur ( C113 Limikomparator 1 ohne Funktion ( Limikomparator 1 HYS1, AL1, t1 C114 Limikomparator 2 ohne Funktion ( Limikomparator 2 HYS2, AL2, t2 C114 Limikomparator 2 mit Funktion ( Binäreingang C117... -
Seite 16: Messwerteingang
Messwerteingang Symbol Bemerkungen vSeite 19 C111 Messwertgeber/Fühler (Messwerteingang) vSeite 20 C112 Einheit des Messwertes (°C/°F)/Nachkommastellen der Anzeige Anfangs-/Endwert des Wertebereichs vSeite 22 für Einheitssignale und Widerstandsferngeber → Beispiel: 0...20 mA 20... 200°C: = 20 / = 200 vSeite 22 OFFS Istwertkorrektur Mit der Istwertkorrektur kann ein gemessener Wert um einen programmierbaren Wert nach oben oder unten korrigiert werden (Offset). -
Seite 17: Binäreingang
Binäreingang Funktion des Binäreinganges Ebenenverriegelung Zugang zur Parameter- und zu den Zugang zur Parameter- und zu den Konfigurationsebenen ist möglich. Konfigurationsebenen ist nicht möglich. Minimal-/Maximalwert Werte werden ermittelt. Werte werden zurückgesetzt. Reset Hold Keine Holdwertaktualisierung, Der aktuelle Messwert wird gespeichert Istwert wird aktualisiert. -
Seite 18: Limitkomparatoren (Alarmkontakt)
Limitkomparatoren (Alarmkontakt) lk7/lk8: Überwachung bezogen auf einen festen Wert AL. Symbol Bemerkungen vSeite 20 C113 Funktion des Limitkomparators 1 (lk7...lk8) vSeite 22 Hys1 Schaltdifferenz des Limitkomparators 1 vSeite 22 Verzögerungszeit des Limitkomparators 1 A L L O AL HI Grenzwert des Limitkomparators 1 (Wertebereich …... -
Seite 19: Minimal- Und Maximalwertspeicher
Minimal- und Maximalwertspeicher Symbol Bemerkungen C115 Aktiv ist die Erfassung von Minimal- und Maximalwert, wenn Sie die Einstellung des Parame- ters ungleich „0“ einstellen. Zur Verfügung stehen „1“ (eingeschaltet) oder „2“ (eingeschaltet mit gleichzeitiger Scroll-Funktion). Zurückgesetzt werden die Werte nach Unterbrechung der Versorgungsspannung oder durch C117=2 den binären Eingang in Verbindung mit dem Parameter Ist die Hold-Funktion aktiv (C117=3), erfolgt nach... -
Seite 20: Ebenenverriegelung Über Code
Ebenenverriegelung über Code Alternativ zum Binäreingang kann eine Ebenenverriegelung über einen Code eingestellt werden (Binäreingang hat Priori- tät). h Einstellen des Codes mit (>5s) in der Normalanzeige Die Ebenenverriegelung über Binäreingang verriegelt die Parameter- und Konfigurationsebenen (entspricht Code 011). Code Bedienerebene Parameterebene Konfigurationsebene 1 und 2... -
Seite 21: Konfigurations- Und Parametertabellen
Konfigurations- und Parametertabellen C111 Messwertgeber Messwertgeber Pt 100 (3-Leiter) Fe-CuNi „J“ Pt 1000 (3-Leiter) Cu-CuNi „U“ Potentiometer (3-Leiter) Fe-CuNi „L“ KTY11-6 (2-Leiter) NiCr-Ni „K“ Pt 100 (2-Leiter) Pt10Rh-Pt „S“ Pt 1000 (2-Leiter) Pt13Rh-Pt „R“ Potentiometer (2-Leiter) Pt30Rh-Pt „B“ Widerstandsferngeber NiCrSi-NiSi „N“... - Seite 22 C111 C112 C113 Nachkommastellen/Einheit X Limitkomparator 1 9999/°C ohne Funktion 999.9/°C lk 7 lk 8 99.99/°C 9999/°F 999.9/°F 99.99/°F C114 C115 Limitkomparator 2 Minmalwertspeicher / Maximalwertspeicher ohne Funktion ausgeschaltet lk 7 lk 8 eingeschaltet eingeschaltet und Scroll- Funktion in der Normal- anzeige C116...
- Seite 23 C115 C116 C117 Ausgänge im Fehlerfall Binäreingang Ausgang 1 aus ohne Funktion Ebenenverriegelung Ausgang 2 aus Reset von Minimalwert Ausgang 1 an und Maximalwert Ausgang 2 aus HOLD Ausgang 1 aus Ausgang 2 an Ausgang 1 an Ausgang 2 an C119 C118 konstante Vergleichs-...
- Seite 24 C119 C120 LED (Schaltstellungs- anzeigen) Schaltstellung Schaltstellung invertiert Parameter Erklärung Wertebereich werkseitig Ihre Einstellung Anfangswert des -1999 … +9999Digit Einheitssignals Endwert des -1999 … +9999Digit Einheitssignals OFFS Istwertkorrektur -1999 … 9999Digit HyS1 Schaltdifferenz des 0 … 9999Digit Limitkomparators 1 HyS2 Schaltdifferenz des 0 …...
- Seite 25 Parameter Erklärung Wertebereich werkseitig Ihre Einstellung ALHI ALLO Grenzwertbereich -1999 … -1999 unten ALLO ALHI Grenzwertbereich +10 … 9999 9999 oben Einschaltverzögerung 4 … 9999s nach einem Reset (Gerät wird aus- und wieder eingeschaltet) Anfangswiderstand 0 … 50 Schleiferwiderstand 30 … 4000 1000 Endwiderstand 0 …...
- Seite 26 Parameter Erklärung Wertebereich werkseitig Ihre Einstellung Anzahl der Wertepaare 2 … 10Digit Messwerte vor der -1999 … +9999Digit … Korrektur Out0 gewünschte Anzeige- -1999 … +9999Digit … werte nach der Out9 Korrektur Die In-Werte müssen in steigender Reihenfolge eingegeben werden (In0<In1<In2…), sonst findet keine kundenspezifische Linearisierungs- korrektur statt.
-
Seite 27: Alarmmeldungen
Alarmmeldungen Anzeige Beschreibung Ursache/Verhalten Die Messwertanzeige zeigt Messbereichsüber- oder -unterschreitung. „1999“ blinkend an. Die Ausgänge verhalten sich gemäß der C116 Konfiguration des Parameters , wenn die Parameter C113 bzw. C114 ungleich „0“ sind. Messkreisüberwachung ( • = wird erkannt) Messwertgeber Messbereichsüber-/ Fühler-/ Fühler-/... -
Seite 28: Technische Daten
Technische Daten Eingang Thermoelement Bezeichnung Messbereichs- Messbereich Messgenauigkeit Umgebungs- grenzen im Messbereich temperatur- einfluss ≤ 0,4% Fe-CuNi „L“ -200 … +900°C -200 … +900°C 100 ppm/K ≤ 0,4% Fe-CuNi „J“ DIN EN 60584 -210 … +1200°C -200 … +1200°C 100 ppm/K ≤... -
Seite 29: Eingang Widerstandsthermometer
Eingang Widerstandsthermometer Bezeichnung Anschlussart Messbereich Messgenauigkeit Umgebungs- temperaturein- fluss ≤ 0,1% Pt 100 DIN EN 60751 2-Leiter -200 … +850°C 50 ppm/K ≤ 0,1% Pt 100 DIN EN 60751 3-Leiter -200 … +850°C 50 ppm/K ≤ 0,1% Pt 1000 DIN EN 60751 2-Leiter -200 …... -
Seite 30: Eingang Widerstandsferngeber
Eingang Widerstandsferngeber Bezeichnung Messbereich Messgenauigkeit Umgebungs- temperatureinfluss 0 … 4k Ω 0 … 4k Ω ≤ 0,5% 50 ppm/K max. 20 Ω je Leitung Sensorleitungswiderstand Messstrom 25µA bzw. 250µA (je nach Widerstandsgröße) Nachkommastelle konfigurierbar Eingang Potentiometer Bezeichnung Anschlussart Messbereich Messgenauigkeit Umgebungs- temperaturein- fluss 0 …... -
Seite 31: Eingang Einheitssignale
Eingang Einheitssignale Bezeichnung Messbereich Messgenauigkeit Umgebungs- temperaturein- fluss > 100k Ω ≤ 0,1% Spannung 0 … 10V, Eingangswiderstand R 100 ppm/K > 100k Ω ≤ 0,1% 2 … 10V, Eingangswiderstand R 100 ppm/K 4 … 20mA, Spannungsabfall ≤ 1V ≤ 0,15% Strom 100 ppm/K 0 …... -
Seite 32: Einschaltverzögerung
Ausgänge Belegung Typ 951530/... Typ 951531/... Ausgang 1 Relais Relais Ausgang 2 Logikausgang oder Binäreingang Relaisausgang und paralleler Logikausgang Relais Arbeitskontakt (Schließer) Schaltleistung 3A bei 230VAC ohmsche Last Kontaktlebensdauer 150.000 Schaltungen bei Nennlast Logikausgang 0/5V Strombegrenzung 20mA ≥ 250 Ω Lastwiderstand Last Besonderheit... -
Seite 33: Elektrische Daten
Elektrische Daten Spannungsversorgung DC 10 … 18V ±0% oder (Schaltnetzteil) AC 48 … 63Hz, 110 … 240V -15/+10% oder AC/DC 20 … 53V, 48 … 63Hz Prüfspannungen (Typprüfung) nach DIN EN 61 010, Teil 1 vom März 1994, Überspannungskategorie II, Verschmutzungsgrad 2, bei Typ 951530/... Überspannungskategorie III, Verschmutzungsgrad 2, bei Typ 951531/... - Seite 34 M.K. JUCHHEIM GmbH & Co Hausadresse: Moltkestraße 13-31, 36039 Fulda Lieferadresse: Mackenrodtstraße 14, 36039 Fulda Postadresse: 36035 Fulda, Germany Telefon: (06 61) 60 03 - 7 25 Telefax: (06 61) 60 03 - 6 81 E-Mail: mail@jumo.net Internet: www.jumo.de...
- Seite 35 Type 951530 Type 951531 Jdi 32/di 08 Digital indicators B 95.1530 Operating Instructions...
- Seite 36 Please read these Operating Instructions before commissioning the instrument. Keep these operating instructions in a place which is accessible to all users at all times. Please assist us to improve these operating instructions. Your suggestions will be welcome. Phone in Germany (0661) 6003-725 abroad (+49) 661 6003-0 in Germany (0661) 6003-681...
- Seite 37 Contents Identifying the instrument version ......... . . 2 Mounting .
-
Seite 38: Identifying The Instrument Version
Identifying the instrument version Digital microprocessor indicators with 1 measurement input and a maximum of 3 signal outputs, case for flush-panel mounting to DIN 43 700 (1) Basic version 951530/ di32 - size 48mm x 24mm 951531/ di08 - size 96mm x 48mm (2) Input (programmable) factory-set configuration to customer specification... -
Seite 39: Mounting
Mounting 1. push on seal 3. push on mounting brackets 2. insert instrument 4. tighten screws Type (bezel) Panel cutout Side-by-side-mounting (WxH) in mm (minimum spacing of panel cutouts) horizontal vertical +0.6 +0.3 951530 (48mm x 24mm) 45 x 22.2 >... -
Seite 40: Electrical Connection
Electrical connection Installation notes - The choice of cable, the installation and the electrical connection must conform to the requirements of VDE 0100 “Regulations for the installation of power circuits with nominal voltages below 1000 V”, or the appropriate local regulations. - The electrical connection must only be carried out by qualified personnel. - Seite 41 J di 32 Type 951530/... The electrical connection must only be carried out by qualified personnel. Supply as per nameplate...
- Seite 42 J di 08 Type 951531/... The electrical connection must only be carried out by qualified personnel. Supply as per nameplate...
-
Seite 43: Operation
Operation Displays and buttons (1) Display 7-segment display 4-digit, red Height of digits Type 951530/...: 10mm Type 951531/...: 20mm Display range -1999 to +9999 digit Decimal places none, one, two ° ° Unit (2) Status indicators two LEDs for the outputs 1 and 2, yellow (3) Buttons Example Type 951530/... -
Seite 44: Concept Of Operation
Concept of operation... - Seite 46 Normal display The display shows the measurement. Operating level At the operating level, additional measurements can be indicated. The minimum and maximum values become available by programming the parameter C115. Programming the parameter C117 additionally produces the “Hold” value. Programming the parameter C115 will enable you to obtain an alternating automatic display of the minimum and maximum values and the “Hold”...
- Seite 47 The parameters can be modified dynamically, by using the buttons. After modificati- on, the setting will either be accepted automatically after approx. 2 sec, or by pressing the button. Configuration level 1 The basic functions of the instrument are set here. In order to make the settings it is necessa- ry to change to configuration level 1, via the parameter (parameter level).
-
Seite 48: Functions
Functions The following procedure is recommended: h Familiarize yourself with the instrument functions h Enter the configuration codes and parameter values in the tables provided for this purpose in Chapter 6. Note down the values ( ), or mark the selection with a cross ( The parameter and configuration codes are listed in the order of their appearance. - Seite 49 Configuration Masking out the parameters for Parameter Thermocouple Potentiometer Resistance thermometer Resistance transmitter Standard signal Constant cold junction C119 temperature ( C113 Limit comparator 1 no function ( Limit comparator 1 HYS1, AL1, t1 C114 Limit comparator 2 no function ( Limit comparator 2 HYS2, AL2, t2 C114...
-
Seite 50: Measurement Input
Measurement input Symbol Notes vPage 19 C111 Transducer/probe (measurement input) vPage 20 C112 Unit of measurement (°C/°F)/decimal places in display Start/end value of value range vPage 22 for standard signals and resistance transmitter → Example: 0—20 mA 20— 200°C: = 20 / = 200 vPage 22 OFFS... -
Seite 51: Logic Input
Logic input Function of the logic input Level inhibit Access to the parameter and configura- Access to the parameter and configura- tion levels is possible. tion levels is not possible. Minimum/maximum Values are determined. Values are reset. value reset Hold No updating of “Hold”... -
Seite 52: Limit Comparators (Alarm Contact)
Limit comparators (alarm contact) lk7/lk8: Monitoring referred to a fixed value AL. Symbol Notes vPage 20 C113 Function of limit comparator 1 (lk7— lk8) vPage 22 Hys1 Switching differential of limit comparator 1 vPage 22 Delay time of limit comparator 1 A L L O A L HI Limit for limit comparator 1 (value range... -
Seite 53: Minimum And Maximum Value Storage
Minimum and maximum value storage Symbol Notes C115 Minimum/maximum value acquisition is active when the parameter is not set equal to “0” . “1” (switched on) or “2” (switched on with simultaneous scroll function) are available. The values are reset after a supply voltage interruption, or through the logic input in con- C117=2 junction with the parameter If the “Hold”... -
Seite 54: Level Locking Via A Code
Level locking via a code As an alternative to the logic input, level locking can be set via a code (logic input has priority). h Set the code with (>5sec) in the normal display Level locking via the logic input will inhibit the parameter and configuration levels (corresponds to code 011). -
Seite 55: Configuration And Parameter Tables
Configuration and parameter tables C111 Transducer Transducer Pt100 (3-wire) Fe-Con Pt1000 (3-wire) Cu-Con potentiometer (3-wire) Fe-Con KTY11-6 (2-wire) NiCr-Ni Pt100 (2-wire) Pt10Rh-Pt Pt1000 (2-wire) Pt13Rh-Pt potentiometer (2-wire) Pt30Rh-Pt resistance transmitter NiCrSi-NiSi W5Re-W26Re C standard signal 0 – 20mA W3ReW25Re standard signal 4 – 20mA NiCr-Con standard signal 0 –... - Seite 56 C111 C112 C113 Decimal places/unit Limit comparator 1 9999/°C no function 999.9/°C lk 7 lk 8 99.99/°C 9999/°F 999.9/°F 99.99/°F C114 C115 Limit comparator 2 Minimum value storage / maximum value storage no function switched off lk 7 lk 8 switched on switched on and scroll function in normal display...
- Seite 57 C115 C116 C117 Outputs in fault condition X Logic input output 1 off no function level locking output 2 off reset of minimum and output 1 on maximum values output 2 off HOLD output 1 off output 2 on output 1 on output 2 on C119 C118...
- Seite 58 C119 C120 LED (switching status indicators) switching status switching status inverted Parameter Explanation Value range factory-set Your setting start value of the -1999 to +9999digit standard signal end value of the -1999 to +9999digit standard signal OFFS actual-value -1999 to 9999digit correction HyS1 differential of...
- Seite 59 Parameter Explanation Value range factory- Your setting ALHI ALLO low limit -1999 to -1999 ALLO ALHI high limit +10 to 9999 9999 switch-on delay after a 4 — 9999sec reset (instrument is switched off and then on again) start resistance 0 —...
- Seite 60 Parameter Explanation Value range factory- Your setting number of value pairs 2 — 10 digit measurements before -1999 to +9999digit … correction Out0 desired display values -1999 to +9999digit … after correction Out9 The In values must be entered in ascending order (In0<In1<In2…), otherwise custom linearization correction will not take place.
-
Seite 61: Alarm Messages
Alarm messages Display Description Cause/Response The measurement display Over/underrange. shows “1999” blinking. The outputs behave according to the config- C116 uration of parameter if the parameters C113 or C114 are not equal to “0”. Measurement circuit monitoring ( • = recognized) Transducer Overrange/ Probe/ lead... -
Seite 62: Technical Data
Technical data Input for thermocouple Designation Range limits Range Measurement Ambient accuracy in temperature range error ≤ 0.4% Fe-Con -200 to +900°C -200 to +900°C 100 ppm/°C ≤ 0.4% Fe-Con EN 60 584 -210 to +1200°C -200 to +1200°C 100 ppm/°C ≤... - Seite 63 Input for resistance thermometer Designation Connection circuit Range Measurement Ambient accuracy temperature error ≤ 0.1% Pt100 EN 60 751 2-wire -200 to +850°C 50 ppm/°C ≤ 0.1% Pt100 EN 60 751 3-wire -200 to +850°C 50 ppm/°C ≤ 0.1% Pt1000 EN 60 751 2-wire -200 to +850°C...
- Seite 64 Input for resistance transmitter Designation Range Measurement Ambient accuracy temperature error 0 — 4k Ω 0 — 4k Ω ≤ 0.5% 50 ppm/°C 20 Ω max. per lead Sensor lead resistance Measuring current 25µA or 250µA (depending on size of resistance) Decimal place configurable Input for potentiometer...
- Seite 65 Input for standard signals Designation Range Measurement Ambient accuracy temperature error > 100k Ω ≤ 0.1% Voltage 0 — 10V, input resistance R 100 ppm/°C > 100k Ω ≤ 0.1% 2 — 10V, input resistance R 100 ppm/°C 4 — 20mA, voltage drop ≤ 1V ≤...
-
Seite 66: Switch-On Delay
Outputs Assignment Type 951530/... Type 951531/... Output 1 relay relay Output 2 logic output or logic input relay output and parallel logic output Relay make contact (n.o.) contact rating 3A at 230VAC resistive load contact life 150,000 operations at rated load Logic output 0/5V current limiting... -
Seite 67: Electrical Data
Electrical data Supply 10 — 18V DC ±0% or (switch-mode power supply) 110 — 240V AC -15/+10% 48 — 63Hz, or 20 — 53V AC/DC 48 — 63Hz Test voltages (type test) to EN 61 010, Part 1, March 1994, overvoltage category II, pollution degree 2, for Type 951530/... - Seite 68 M. K. JUCHHEIM GmbH & Co JUMO Instrument Co. Ltd. JUMO PROCESS CONTROL INC. Street adress: JUMO House 885 Fox Chase, Suite 103 Moltkestraße 13 - 31 Temple Bank, Riverway Coatesville PA 19320, USA 36039 Fulda, Germany Harlow, Essex CM20 2TT, UK...
