E N T R E T I E N E T V É R I F I C A T I O N
D É M O N T A G E E T M O N T A G E D E L A R O U E
M O N T A G E D E L A R O U E

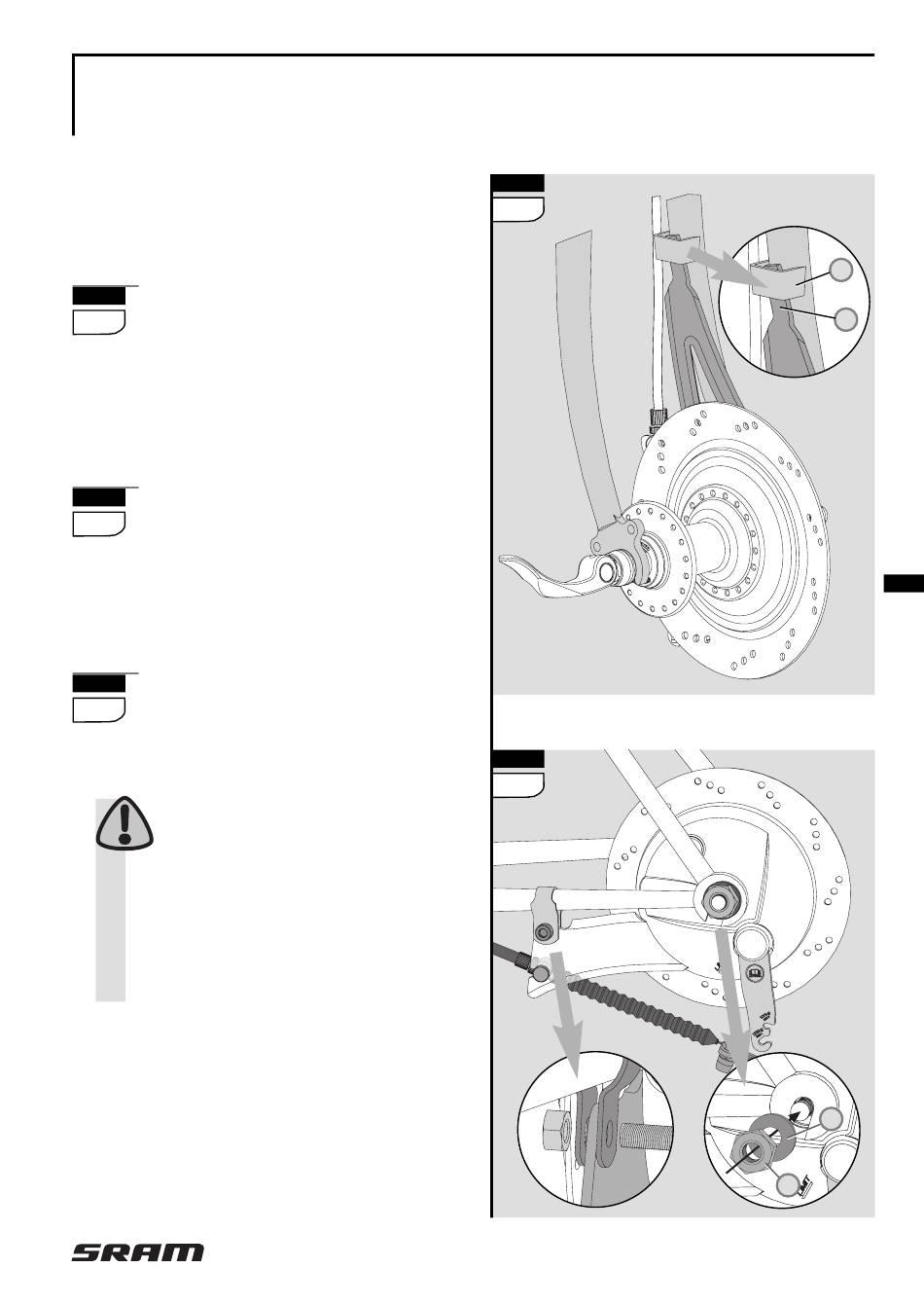

» Placer la roue dans les pattes de
cadre.
Roue avant : placer la partie
5
supérieure du support de frein
(1) dans la patte sur la fourche
avant (2).
Fixer la roue avec les écrous d'axe :
Roue avant et arrière :
Positionner les rondelles (3) à
6
chaque extrémité des axes.
» Monter les écrous (4) et serrer
avec un couple de serrage de
30 – 40 Nm.
Roue arrière : avant de serrer
6
les écrous des axes, fixer le
support de frein sur le cadre avec
le collier adapté.
Positionner le support de
frein entre les deux pattes
du collier. Il doit être monté sur la
base arrière sans aucun jeu. Utili-
ser un écrou autobloquant !
Vis M6, type 8.8.
Couple de serrage : 7 – 8 Nm
