W A R T U N G U N D P F L E G E
R A D A U S - U N D E I N B A U E N
R A D E I N B A U E N

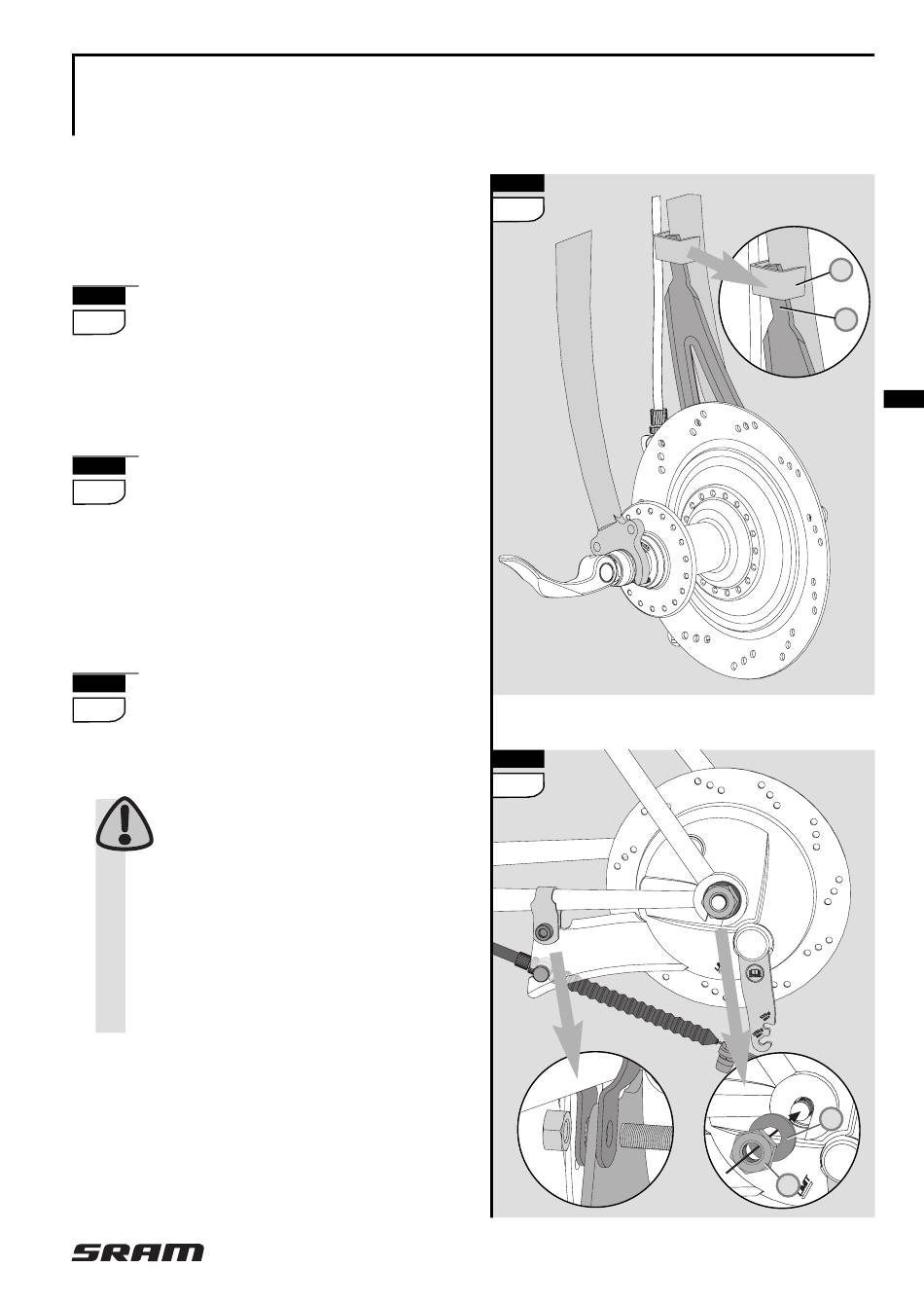

» Setzen Sie das Rad in die Aus-
fallenden ein.
Vorderrad: Führen Sie das obere
5
Ende des Bremsträgers (1) in die
Lasche der Vorderradgabel (2) ein.
Rad mit Achsmuttern befestigen:
Vorderrad und Hinterrad:
Schieben Sie die Scheiben (3)
6
auf die Achsenden.
» Montieren Sie die Achsmuttern (4)
und ziehen Sie diese mit einem
Anzugsmoment von 30 – 40 Nm
fest.
Hinterrad: Befestigen Sie vor
6
dem Festziehen der Achsmut-
tern den Bremsträger am Rahmen
mittels passender Rohrschelle.
Montieren Sie den Brems-
träger zwischen die beiden
Laschen der Rohrschelle!
Die Rohrschelle muß spielfrei am
Rahmen sitzen. Selbstsichernde
Mutter verwenden! Schraube M6,
Festigkeitsklasse 8.8.
Anzugsmoment: 7 – 8 Nm.
i-BRAKE · April 2004
5
6
2
1
D
3
4
19
